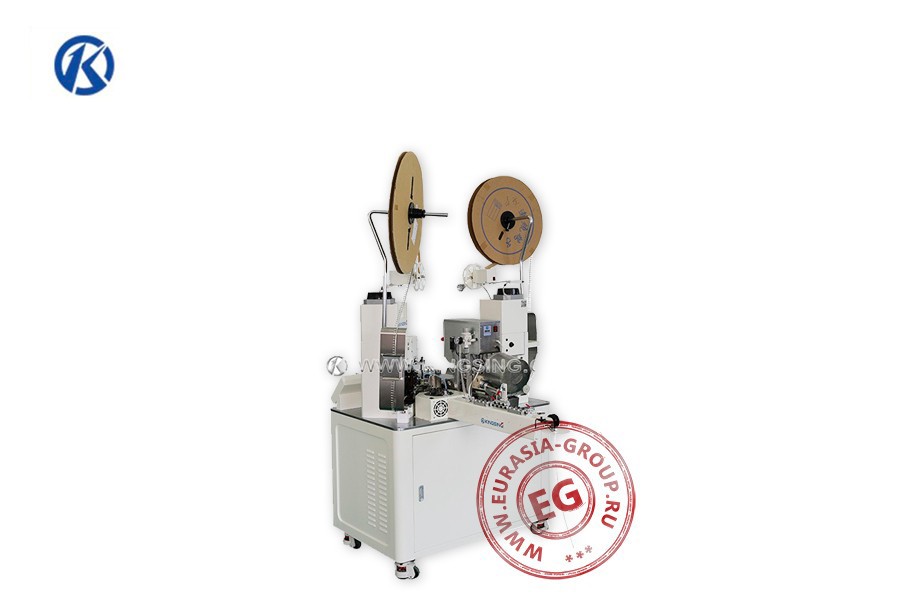

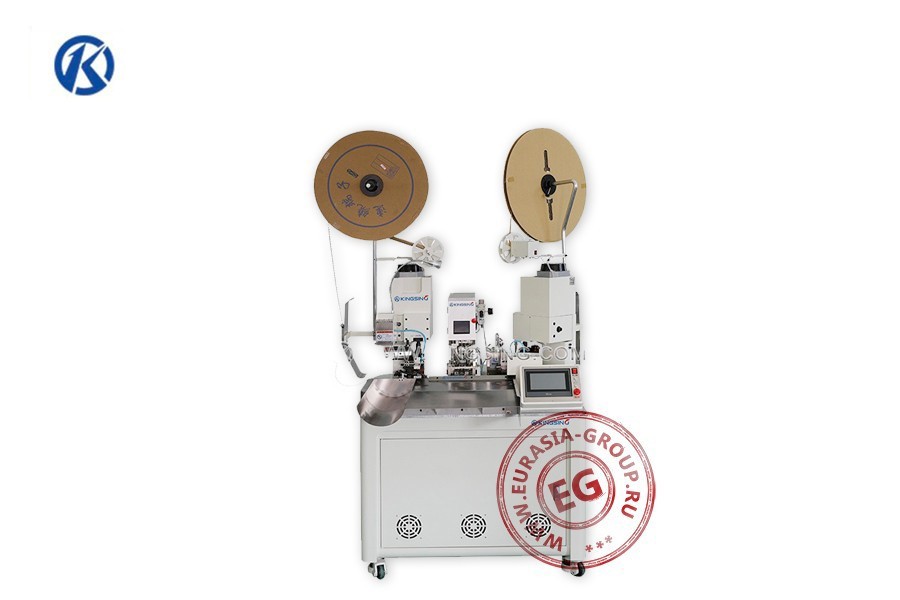

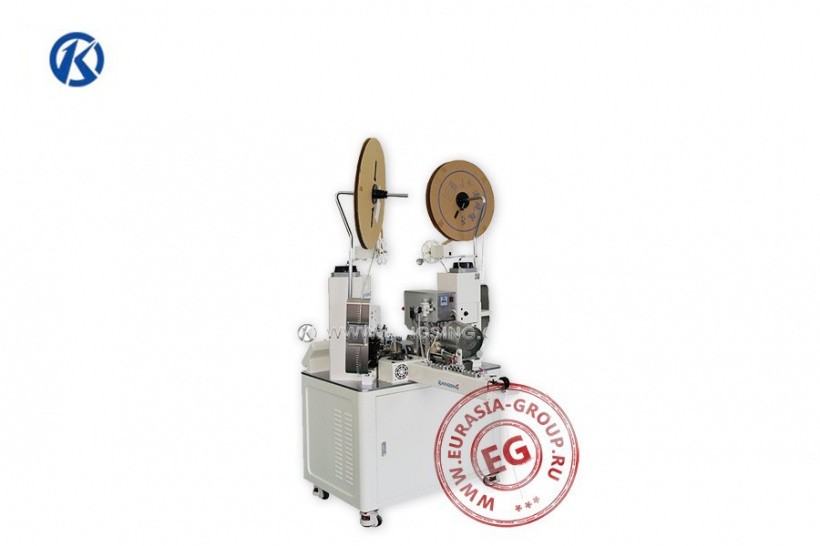

Сонних функций делает еще и одностороннее уплотнение протанок для зачистки, опрессовки наконечников на провода KS-T551 представляет собой полностью автоматическую программируемую электропневматическую машину непрерывного действия, которая кроме указанных двухсторводов для герметизации отверстия в корпусе соединителя. Полученная продукция широко используется в тех условиях, где есть сырость или влага, и требуется дополнительная защита.
Автоматическая терминальная машина KS-T551 для указанных задача комплектуется не только двумя станциями со сменными аппликаторами, но и станцией установки уплотнений KS-T525 с барабанным питателем.
Порядок цикла начинается со втягивания провода из автоматического разматывателя (опция) в операционную зону через линейку выпрямителя с роликами на высоконадежных подшипниках. Втягивание выполняется двумя вальцовыми парами с регулируемым зазором, которые закреплены на поворотной по вертикальной оси платформе. После того, как блок резки отделит от общей линии требуемый фрагмент, и одновременно зачистит его жилу от изоляции с двух сторон, поворотная платформа доводит конец провода к первому прессу с аппликатором. Здесь сверху подается патронташ с клеммами, которые немедленно обжимаются вокруг жилы.
Отрезанный конец провода удерживается продольными тисками с малой длиной хода и передается ими в поперечно продольный захват. Тот, в свою очередь, переносит провод к блоку KS-T525, где уплотнение вставляется поверх зачищенного провода. После этого, провод перемещается ко второму аппликатору, где клемма опрессовывается над уплотнением. Уплотнение обжимается к опорной изоляции части терминала. Поворотный манипулятор сбрасывает готовые провода в лоток на рабочем столе.
Машина для обжима и уплотнения клемм на кабеле KS-T551 имеет микропроцессорное управление; ввод программы делается в окнах интуитивно понятного графического интерфейса. Модуль KS-T525 имеет собственный микропроцессор, подключаемый к общему управлению.
Модель | KS-T551 |
Сечение провода | AWG28 ~ AWG12 |
Длина резки (мм) | 45-9999 |
Длина зачистки (мм) | 0-10 |
Точность (мм) | ± (0,5 + L * 0,002) (L = общая длина) |
Усилие обжима (т) | 2 |
Давление воздуха (мПа) | 0,5-0,6 |
Напряжение (В) / Частота (Гц) | 220/50-60 |
Производительность (шт/ч) | 3000 - 4500 |
Габаритные размеры (мм) | 700 x 800 x 1500 |
Вес (кг) | 358 |
