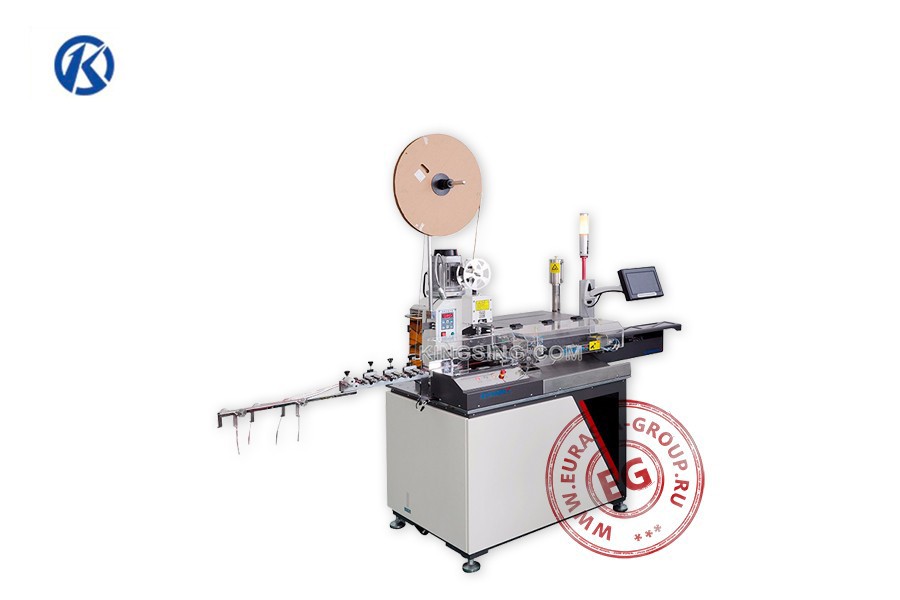

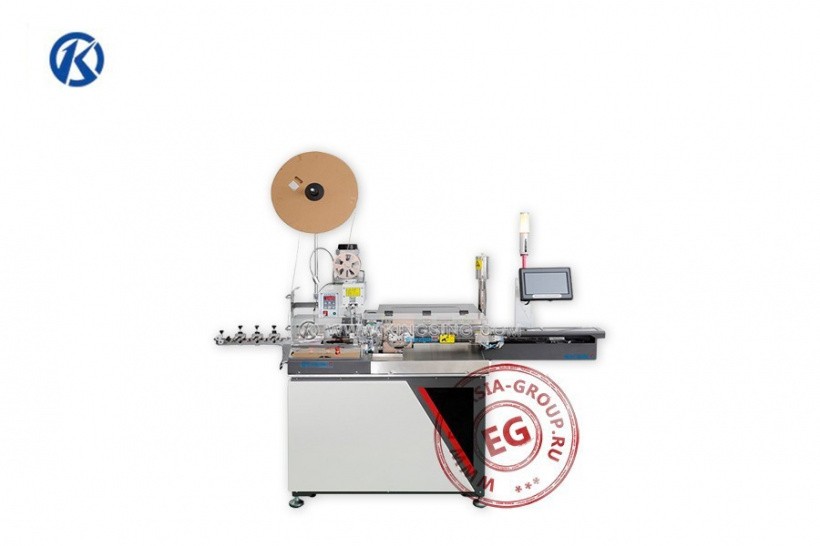

Станок для лужения, опрессовки наконечников на провода KS-W1144 является программируемым автоматическим электропневматическим оборудованием непрерывного действия, предназначенным для двухсторонней обработки заготовок проводников. Так, с одной стороны клеммы зачищаются и обжимаются, а с другой стороны - зачищаются и подвергаются лужению. Кроме того, это изделие спроектировано еще и для того, чтобы скручивать провода между собой. То есть, оборудование для лужения и опрессовки клемм на кабеле KS-W1144 принимает в операционную зону одновременно четыре линии кабеля, которые втягиваются в две трубчатые направляющие (по две линии в каждую трубку). Модуль, в котором зафиксированы эти трубки, имеет поворотную основу на вертикальной оси, и когда провода в трубках, он поворачивает концы линий влево к аппликатору.
Там выполняется быстрый обжим клеммами каждой, к тому моменту уже зачищенной от изоляции, линии (ведется подсчет), и модуль возвращается в продольное направление.
Далее в действие вступает три других исполнительных инструмента. С противоположного конца станины набегает продольно подвижный спаренный захват с ротационными механизмами, который фиксирует подаваемые обжатые концы провода, и затягивает их на заданную длину. С другой стороны провода фиксируются тисками модуля, закрепленного на горизонтальной оси проворачивания. Гильотиной с парой клиновидных лезвий фрагменты проводов отрезаются от общей длины и зачищаются одновременно с двух сторон. Потом ротационные механизмы проворачиваются вокруг своих осей, и так скручивают между собой по два провода. После этого дргуие концы проводов погружаются вначале в ванночку с припоем, а затем - с оловом. Поперечно подвижный манипулятор изымает провода из тисков модуля, и сбрасывает их в сборочный лоток на рабочем столе.
Машина для лужения и обжима клемм на проводах KS-W1144 оснащается цифровой системой управления с возможностью мониторинга неисправностей (есть 3-цветная сигнальная лампа). Все рабочие параметры вводятся через сенсорный экран. Интуитивно понятный графический интерфейс пользователя сокращает время обучения персонала и сводит к минимуму ошибки при входе. Все параметры, такие как данные о проводе или данные обжима, могут быть сохранены и извлечены для дальнейшего использования.
Модель | KS-W1144 |
Сечение провода | AWG18 ~ AWG34 |
Длина резки (мм) | 50-600 |
Длина зачистки (мм) | 0 - 6 |
Длина скручивания (мм) | 2-7 |
Длина пайки (мм) | 0,5 - 7 |
Точность резки (мм) | ± L * 0,002 (L = длина резки) |
Давление воздуха (мПа) | 0,5-0,7 |
Напряжение (В) / Частота (Гц) | 220/50-60 |
Габаритные размеры (мм) | 1200 x 770 x 1370 |
Вес (кг) | 480 |
