Автоматический станок обработки шлейфов с опрессовкой и лужением KS-T512 спроектирована, как полностью автоматическая программируемая электропневматическая машина непрерывного действия, задача которой состоит в двухсторонней обработке проводов (более 5 шт. одновременно), выделенных из шлейфа. С одной стороны выполняется выделение, зачистка и обжим; с противоположной стороны - зачистка и лужение.

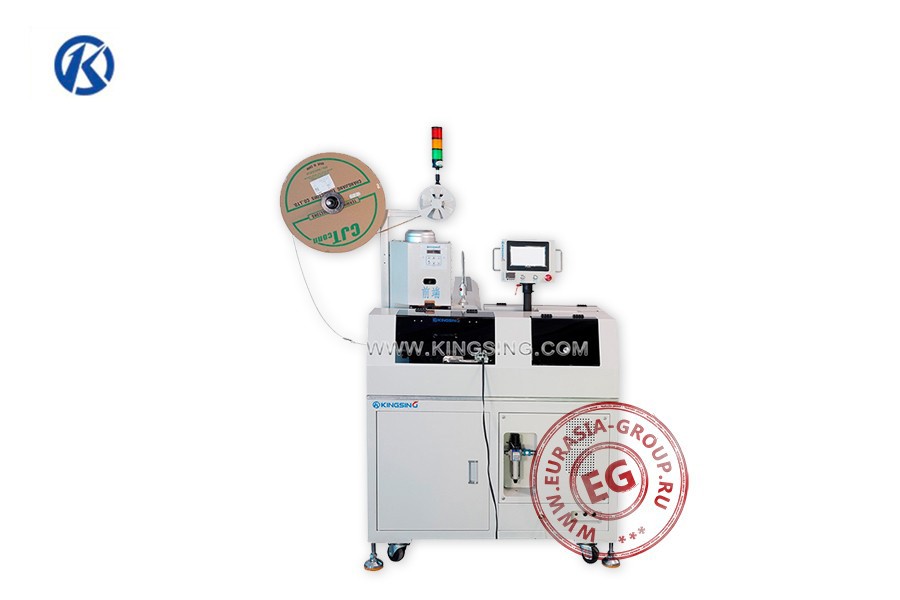

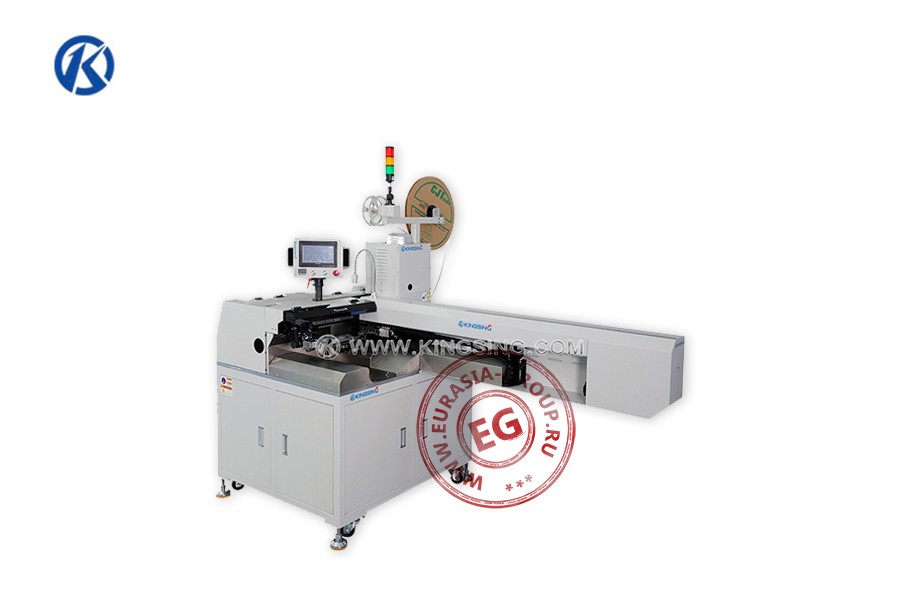

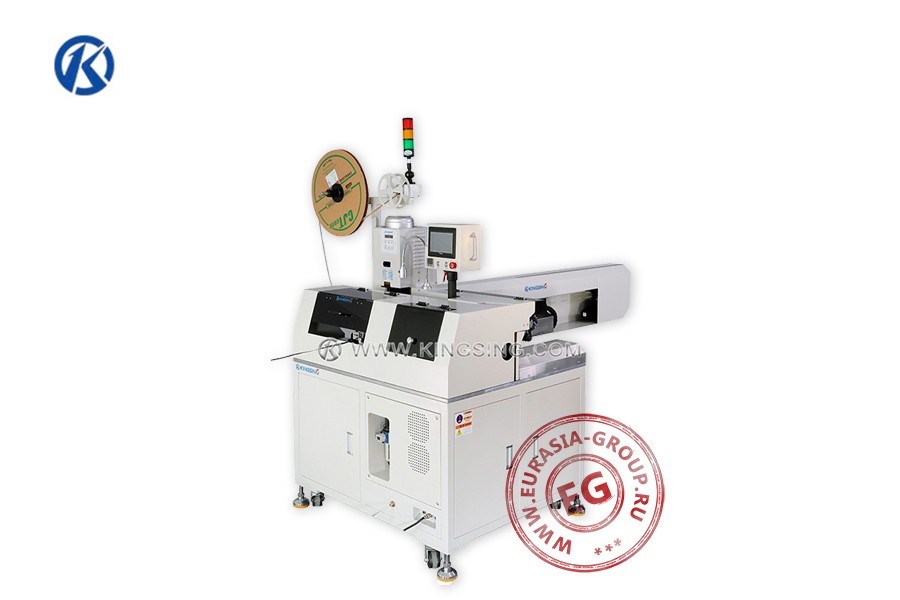

Машина для обжима и лужения проводов в шлейфе KS-T512 сделана в виде тумбы на колесах (есть и ножки-домкраты), и выгодно отличается практически полностью закрытой операционной зоной. Сооруженный сверху короб имеет открывающиеся окна, через которые можно выполнять настройку и визуально контролировать процесс.
Шина втягивается в зону обработки, и проходит выравнивание на дорожке из вальцов. Следующим действием является отрезание и одновременная зачистка проводов от изоляции с двух сторон. Каретка перемещает концы общей линии влево к прессу с закрепленным аппликатором. Матрица немедленно разделяет провода между собой и наносит на каждый собственную клемму. Во второй секции операционной зоны шлейф втягивается на необходимую для следующего отрезания длину. Отрезанный фрагмент погружается в ванночку с припоем, а потом с оловом, после чего выбрасывается в сборочный лоток.
Работа машины, кроме прочего, должна обеспечиваться наличием внешнего источника воздушного давления (поставка компрессора оговаривается отдельно); для его подключения предусмотрен редуктор с манометром.
Оборудование для опрессовки и лужения жил шлейфов KS-T512 работает под управлением программируемого логического контроллера, с которым в связке действует операционный блок с цветным сенсорным экраном (консоль). Среди функций предусмотрен мониторинг технического состояния всего оборудования с системой оповещения (3-цветная лампа). Прервать развитие аварийной ситуации можно нажатием выделяющейся красной кнопки, полностью обесточив машину.
Модель | KS-T512 |
Обрабатываемые провода | Шлейфы до 20 пинов, с шириной до 28 мм. Стандартные одиночные провода до 5 штук. |
Сечение провода (мм²) | 0,8 - 2,5 (AWG28 ~ AWG18) |
Длина резки (мм) | 55-850 |
Длина зачистки (мм) | 7-15 |
Типы наконечников | PH, XH, ZH, SCN, SM, VH |
Давление воздуха (мПа) | 0,4 ~ 0,7 |
Напряжение (В) / Частота (Гц) | 220/50 - 60 |
Производительность (шт/ч) | 8500 |
Мощность (Вт) | 4000 |
Габаритные размеры (мм) | 1800 x 1100 x 1520 |
Вес (кг) | 450 |
