Волоконно-оптический станок для лазерной резки серии SFC3015 – это высокоточный автоматизированный электромеханический станок, предназначенный для вырезания или резки металлических поверхностей (нержавеющая сталь, углеродистая сталь, медь, латунь, алюминий и т.д.) лучом высокой генерации, в основном, с целью изготовления изделий с неровными контурами, которыми применяются в быту и в промышленности.

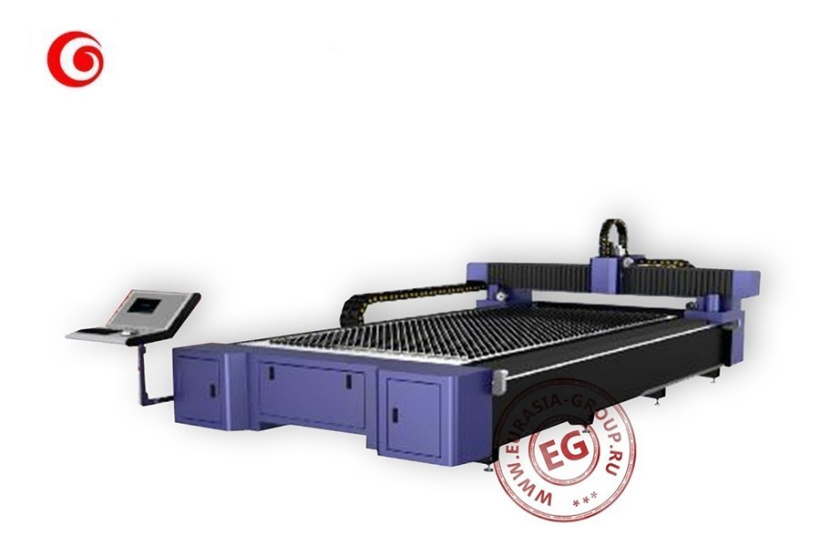

Волоконный станок для лазерной резки серии SFC3015 внешне представляет собой габаритный плоский корпус на регулируемых опорах.
На поверхности корпуса оборудовано координатное поле, по бокам которого зафиксированы направляющие оси Y. Они служат для установки и перемещения оси Х в виде планки держателя подвижной лазерной головки, который напоминает форму портала. Передвижение портала обеспечивают боковые шаговые двигатели, зубчатая рейка и хватающая шестерня.
Рабочая плоскость координатного поля изготовлена из мелкой решётки, что позволяет естественной циркуляции воздуха устранять продукты горения, а также препятствует падению мелких деталей. При резке, на решётку, в целях её сохранения, устанавливаются дополнительные расходные полосы металла. За счёт шарикового винта с тентовой передачей координатное поле имеет возможность незначительного вертикального перемещения по оси Z.
На планке портала крепится подвижная каретка, которая перемещает вдоль оси Х лазерную головку. В модуль головки установлен твердотельный волоконный лазер, где в качестве активного вещества применяется легированная иттербием сердцевина стекловолокна (стеклянный лазер со свойствами световода). Охлаждения работы производится с помощью циркуляции низкотемпературной воды.
Для управления технологическими циклами лазерный резак по металлу серии SFC3015 оборудуется встроенным компьютером, который устанавливается на поворотной стойке. Операционная программа совместима с большинством графических редакторов.
Модель | SFC3015 |
Мощность лазерной трубки | 300Вт/500Вт/600Вт/1000Вт |
Рабочая область | 3000*1500 мм |
Высота перемещения по оси Z | 120 мм |
Максимальная скорость резки | 50 м/мин |
Точность | ≤±0.04 мм |
Длина волны лазера | 1064 нм |
Питание | 380В/50Гц |
Система охлаждения | Автоматическая водяная система охлаждения |
Вес | 4000 кг |
