Как проверить качество обжима РВД и каким испытаниям подвергаются шланги?

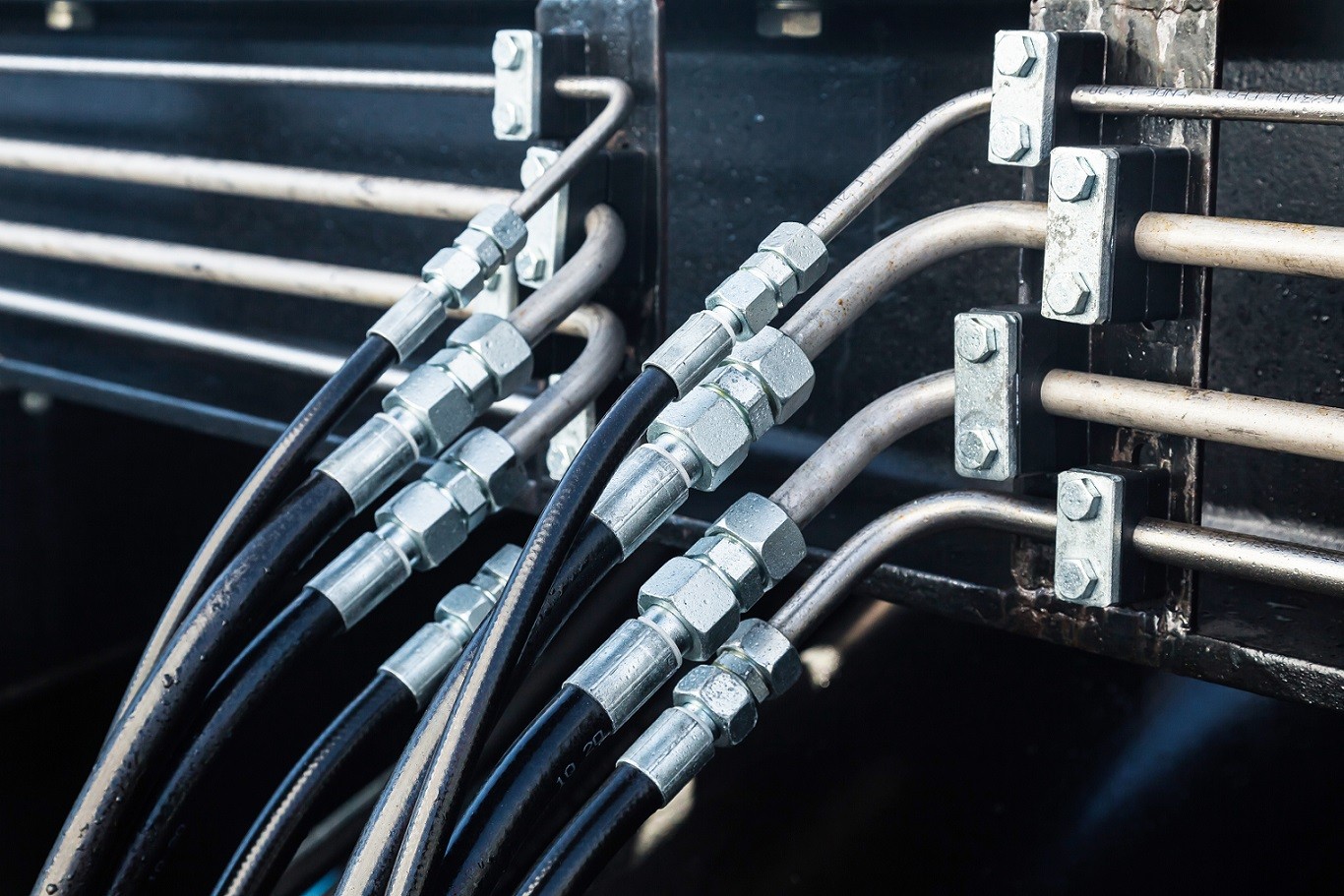

Рукава высокого давления (РВД) широко используются в технике с гидравлическими, пневматическими и паровыми механизмами. Надёжная работа этих узлов и безопасность персонала во-многом зависят от качества шлангов. Поэтому в продажу они поступают только после ряда испытаний на герметичность и прочность, под разными нагрузками и в различных температурных режимах. Порядок проверок регламентирован ГОСТ 6286-2017. Забегая вперёд скажем, что из каждой партии РВД должно тестироваться не менее 5% выпущенной продукции, а эксплуатируемые шланги надлежит проверять время от времени в процессе технического обслуживания. Ниже вы ознакомитесь с методами испытаний РВД. Данная информация окажется полезной, если вы планируете заняться производством рукавов высокого давления, или эксплуатируете технику с гидравлическими, пневматическими или паровыми узлами.

Испытания делятся на 2 категории: приёмо-сдаточные и периодические. Первые проводит изготовитель, а вторые – эксплуатирующая организация.

Зачем проверять шланги РВД

Рукава высокого давления работают под нагрузкой. Напор масла или воздуха способны разорвать резиновый шланг, даже армированный, особенно в условиях внезапной перегрузки. В момент разрыва могут пострадать люди (в истории много случаев, когда сотрудники получали травмы). Аварийная ситуация не позволит продолжать работу. Предстоит останавливать машину и менять рукав. А простой техники влечёт убытки.

Чтобы снизить риски имущественного и физиологического вреда необходимо ставить надёжные шланги, прошедшие все степени проверки. К тому же время от времени персонал должен проводить техническое обслуживание гидравлических или пневматических узлов, в рамках которого также требуется тестировать РВД. Периодичность проверки шлангов зависит от их видов.

Виды шлангов РВД

В настоящее время на рынке многообразие рукавов высокого давления. Каждый из них отвечает стандартам качества и утверждён ГОСТ. В основном РВД делятся по типу конструкции на 2 вида:

• Оплёточные.
• Навивочные.

Оплёточный тип самый распространённый. Выпускается по стандартам EN 853 и EN 857 (аналоги ГОСТ 6286-73). Предназначен для работы с гидрожидкостями, утверждёнными в международном ГОСТ ISO 6743-4. Классифицируется на следующие подвиды:

• 1ST – с одной оплёткой из латунированной проволоки.
• 2ST – с двумя оплётками из латунированной проволоки.
• 1SC и 2SC – для кранов, с меньшим радиусом изгиба, чем 1ST и 2ST.
• 3SK – для высоких импульсных нагрузок, чем могут выдержать 1SC и 2SC.
• 1SN – с одной оплёткой и более тонким слоем резины.
• 2SN – с двумя оплётками и более тонким слоем резины.

Температурные режимы работы от -70°C до +70°C. Периодичность проверки 1–5 лет, в зависимости от условий эксплуатации.

Навивочный тип рукава высокого давления выпускается для эксплуатации в условии средних и тяжёлых давлений. Он обладает повышенным сроком службы. В конструкции этих шлангов есть спиральные навивки стальной проволоки. Качество продукции регламентируется стандартом EN 856. Навивочные шланги классифицируются на 4 подвида:

• 4SP – с четырьмя спиральными навивками для средних давлений.
• 4SH – с четырьмя спиральными навивками для высоких давлений.
• R12 – с четырьмя спиральными навивками для высоких температур и средних давлений.
• R13, R15 – с многоспиральными навивками для тяжёлых условий эксплуатации (высокое давление, импульсные нагрузки).

Навивочные РВД характеризуются хорошей устойчивостью к максимальному рабочему давлению, повышенным уровнем минимального разрывного давления и надёжной герметичностью. Легко выдерживают 400–500 тыс. циклов при температуре 100°С. Часто встречаются на иностранной спецтехнике: Caterpillar, Case, Claas, John Deere, JCB, Komatsu, New Holland, Volvo, Manitou, Hitachi и Hyundai. Периодичность проверки навивочных РВД 5 лет (ГОСТ 25452-90).

Значение разрывного давления – это контрольные точки результата испытаний, благодаря которым определяется сопротивление РВД. Ведь в процессе работы система может подвергаться импульсным напорам. При таких условиях шланг переносит усиленный натиск гидравлического масла или воздуха, намного выше номинального, что сокращает срок его службы.

Изготовители оборудования с гидравликой или пневматикой утверждают, что выбранные ими шланги для сборки техники соответствуют заявленным параметрам производительности и срокам службы, и даже могут превосходить их. Поэтому предлагают с технической документацией регламент обслуживания, где шлангам отведена отдельная глава с рекомендациями проверки и замены. Дело в том, что технологии не стоят на месте и в разработке новых машин инженеры стараются применять РВД с более высокими уровнями производительности и надёжности.

Проще говоря они продвигают устойчивость шлангов высокого давления к запредельным стандартам производительности, что повышает срок службы техники. Это позволяет опережать конкурентов по некоторым эксплуатационным показателям. Так вот, чтобы рукава надёжно служили в неблагоприятных условиях, особенно при высоких температурах, технологи разрабатывают высококачественные каучуковые смеси и новые армирующие материалы, после чего вносят некоторые изменения в конструкции шлангов.  Поэтому надо внимательно читать инструкцию производителя к проверке и тестированию РВД. Возможно она отличается от общепринятых регламентов, и в ней указаны надлежащие параметры тестирования.

Каждая партия РВД сопровождается документом о качестве – паспортом по форме, установленным изготовителем (п.4.4.5 ГОСТ 6286-2017).

Периодичность проверки РВД

Рукава высокого давления нельзя эксплуатировать за пределами утверждённых производителем температурных диапазонов. Это снижает герметичность заделки (соединения шланга с фитингом). Также не рекомендуется использовать в узлах РВД с характеристиками, близкими к максимальным температурным ограничениям. Это в свою очередь сократит срок службы резины и может повлечь аварийную ситуацию. Поэтому за шлангами необходимо следить и проверять их время от времени. Для надлежащей эксплуатации РВД утверждены свои сроки и регламенты проверки.

Испытания проходят под давлением, утверждённым в стандарте. Например, в ГОСТ 9356-75 для оплёточных рукавов есть таблицы, в которых перечислены:

• группы рукавов в зависимости от разрывного усилия (А, Б, В и Z);
• технические требования к изготовлению и правила приёмки РВД;
• процент выборки для проверки соответствия качества;
• методы испытаний на прочность, герметичность и др.
• периодичность проверки.

Таблица 1. Периодичность проверки оплёточных РВД по ГОСТ 9356-75.

Новые РВД, не прошедшие испытаний, подвергаются повторным проверкам. При этом количество тестируемых шлангов может быть увеличено, или испытаниям подвергается вся партия (зависит от характера проводимой проверки: герметичность, прочность, увеличение длины и прочее).

Для справки. Герметичность заделки имеет двойной запас прочности. То есть, если рабочее давление 20 МПа (200 кг/см²), то соединение шланга с фитингом должно выдерживать 40 МПа (400 кг/см²).

Виды тестов

В тестах РВД крайне важно проверять не только шланги, но и фитинги. Обычно они испытываются в составе единой конструкции (заделки), на совместимость и долговечность. Полный цикл проверки сводит к минимуму потенциальные сбои. Это в свою очередь сокращает время простоя техники в случае аварии, повышает безопасность и снижает ущерб, вызываемый остановкой производственных циклов.

Какие испытания проходят РВД

Последовательное тестирование необходимо, чтобы не отставать от отрасли, находящейся в постоянном движении. Выборочные проверки позволяют сравнить шланги с разными отраслевыми стандартами и эталонами. Вот некоторые из движущих сил первичной экспертизы или повторного теста для эксплуатируемого РВД:

• Изменения материалов. Производители часто вносят изменения в свои материалы (резиновые и стальные), поскольку этого требуют современные эксплуатационные условия, а также внедрение новых компонентов в гидравлические жидкости и газы, протекающие через РВД.
• Изменения в производственном процессе. Из-за новых процессов опрессовки, качество и технологии которой могут отличаться в зависимости от типа оборудования, у шланга могут поменяться характеристики.
• Изменения условий эксплуатации. Любые перемены окружающей среды, переход на другой сорт гидравлики, смена температурного режима и метаморфозы с давлением, – могут повлиять на структуру РВД. Например, при условиях пониженной влажности резина имеет свойство рассыхаться.
• Недостатки в конструкции и заделке. Примерами таких дефектов являются ошибки в методике обжима и нарушение изгиба шланга или недостаточный радиус.
• Неправильная сборка. Бывают случаи, когда шланги и фитинги не предназначены для совместного использования. Например, для навивочных рукавов нельзя использовать фитинг с хвостовиком Multifit. Можно Interlock или CS.
• Ограниченное пространство. Защемление или трение во время работы может привести к выходу шланга из строя из-за эрозионного износа.
• Испытание на вибрацию. Механическая вибрация используется для имитации воздействия на РВД постоянного встряхивания.

Перечень тестов можно сократить, или наоборот – расширить. Это зависит от целевого назначения РВД. Согласитесь, нет смысла проверять шланг на правильность сборки, если заделку производили на вашем предприятии с соблюдением всех технологий.

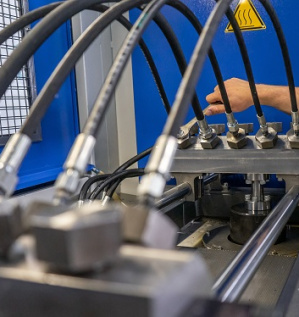

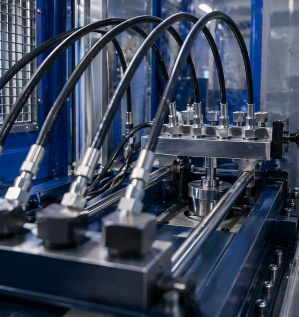

Методика основных испытаний шлангов

Несколько ключевых процедур испытаний гидравлических и промышленных шлангов подпадают под действие стандартов EN 853, EN 856, EN 857, ГОСТ 9356-75, ГОСТ 25452-90 и других. Эти нормы сосредоточены на безопасности, экологических проблемах и на том, как шланги в сборе будут работать при различных нагрузках. Приёмо-сдаточные тесты могут исходить от производителей, которые поддерживают внутренний контроль, а также от дистрибьюторов, если у них есть свои стандарты для продаваемых шлангов. Важнейшие испытания включают в себя:

Проверку размеров — каждый шланг должен соответствовать размерам, указанным для своего типа или серии в паспорте. Такой тест считается первичным аудитом качества после производства.

Контрольные испытания/испытания на утечку — в этих тестах применяется давление в два раза превышающее максимально допустимое рабочее давление (МДРД). Это позволяет убедиться, что шланг не разорвётся, а заделки не будут протекать.

Изменение длины — когда шланг находится в пределах максимально допустимого рабочего давления, его величина не может превышать определённое процентное изменение, указанное в ГОСТе для этого типа РВД.

Испытание на разрыв — этот тест характеризуется постоянным повышением давления внутри шланга с фитингами до тех пор, пока не произойдёт его разрушение. Данная проверка определяет коэффициент запаса прочности рукава.

Холодный изгиб — при испытании на холодный изгиб шланг в сборе погружается в низкотемпературную жидкость, после чего скручивается в кольцо до минимального радиуса. Охлаждённый рукав не может протечь или разрушиться при давлении, указанном в стандартах для этого типа и размера РВД.

Импульсное испытание — Импульсное испытание производит толчки высокого и низкого давления на стенде, чтобы имитировать эксплуатацию машины с циклами включения/выключения.

Маслостойкость — исследования проводятся для подтверждения того, что шланг и материалы, из которых он изготовлен, могут выдерживать длительное воздействие используемой гидравлической жидкости.

Электрическая проводимость — шланги и фитинги проверяются на удельное электрическое сопротивление и проводимость, что во многих случаях продиктовано нормой безопасности.

Вакуум — не должно быть признаков вздутия или разрушения шланга через пять минут при абсолютном давлении, как указано стандартах качества.

Дополнительные тесты

В дополнение к основным испытаниям шлангов могут быть проведены добавочные тесты, если установка РВД планируется в ​​машины для эксплуатации в особых условиях. Среди этих оценок:

Истирание изнутри — этот тест измеряет долговечность и срок службы шланга внутри, когда во время эксплуатации происходит трение транспортировочных материалов о резиновые стенки (например, цемент; химические продукты, абразивы и прочее).

Скорость старения — резина подвержена рассыханию (старению) при повышенных температурах или влиянию агрессивных сред (ультрафиолетовое излучение, химические испарения, воздействие озона в превышенных концентрациях от электрических установок). На специальных стендах ускоряют процесс старения резины, что может приблизительно определить время, которое потребуется для выхода РВД из строя.

Термоциклирование — оценивает поведение резины и фитингов при резком перепаде экстремальных температур. Пределы циклов и частота могут быть разработаны для точного воспроизведения условий эксплуатации.

В чём ценность испытаний РВД

Для потребителя проверки снижают риски покупки некачественных запчастей. Испытания качества позволяют компаниям принимать обоснованные решения о выборе поставщиков. В свою очередь изготовители сосредоточиваются на списке важных характеристик, влияющих на производительность шланговых систем, и стараются приблизить параметры к эталонным данным. В целом испытания помогают проверить согласованность конструкции РВД, убедиться в размерах, узнать свойства материалов и оценить общую производительность резины и фитингов. Это позволяет своевременно исключить производственные несоответствия и снизить риск аварийных ситуаций.

Заключение

Проверка шлангов имеет решающее значение для изготовителей, поставщиков и эксплуатантов РВД. Конечно, в обустройство испытательного цеха и покупку стендов потребуются вложения. Но вместе с этим собственная лаборатория гарантирует высокое качество выпускаемой продукции и снижает риски аварий на производстве.
