Оборудование для обжима РВД: Принцип действия.

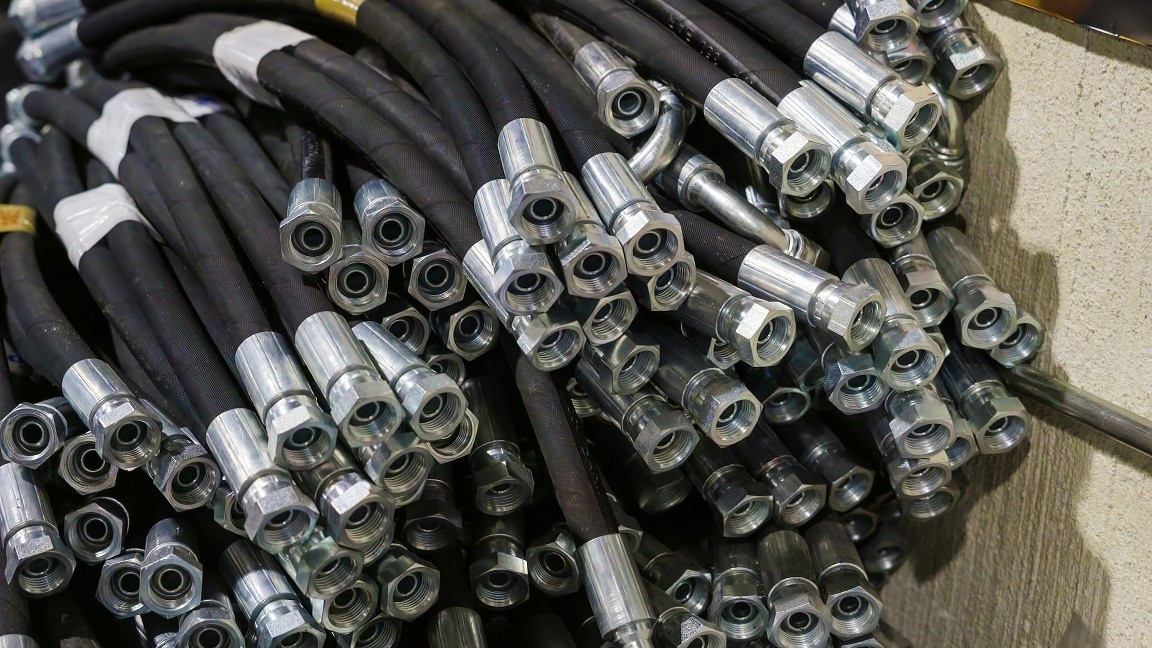

Рукав высокого давления (РВД) нашёл широкое применение во многих отраслях промышленности. Он используется для прокачки гидравлической жидкости, моторного масла, газа, жидкого топлива, лакокрасочного материала и других. Однако резина шланга подвержена старению и рассыханию, а также механическим повреждениям. Поэтому рукав со временем нуждается в ремонте или замене. Для этих целей используются промывочные, обрезные, зачистные (окорочные) и обжимные машины. В этой статье пойдёт речь про оборудование для обжима РВД.
Где используются шланги РВД
Армированные шланги РВД являются неотъемлемой частью конструкций различных машин, станков и установок, – где требуется герметичная передача жидких материалов под высоким давлением. В подавляющем большинстве случаев – это гидравлика. Данный тип силовой передачи используется в механизмах и технике таких отраслей промышленности, как:
- Судостроение.
- Станкостроение.
- Лесные машины.
- Коммунальная техника.
- Железнодорожная техника.
- Горнодобывающие машины.
- Аэродромное оборудование.
- Нефтегазодобывающая отрасль.
- Сельскохозяйственные машины
- Инженерное обеспечение войск.
- Металлургическое производство.
- Буровое и геологоразведочное оборудование.
- Техника для ликвидации чрезвычайных ситуаций.
- Строительно-дорожная и подъемно-транспортная техника.
В процессе эксплуатации техники, рукава высоко давления изнашиваются или повреждаются. Чтобы оперативно устранять подобную неисправность, в автопарках многих предприятий установлено оборудование для обжима РВД. Поэтому слесари быстро восстанавливают старые шланги или меняют их новыми. Также эти станки используют владельцы торговых точек и сервисных центров спецтехники для производства новых рукавов. Благодаря этому, в магазинах РТИ и точках обслуживания машин с гидравликой развёрнутый ассортимент РВД.
Конструкция и принцип действия обжимного станка РВД
Технология обжимного станка РВД заключается в запрессовке. Силовой узел обеспечивает надёжное прессовое механическое соединение торца резинового шланга с муфтой фитинга. Операция очень ответственная, требующая от мастера навыков оптимальной степени прижима. Иначе рукав будет негерметичен, как только произойдёт подача жидкости под давлением, – а это грозит серьёзной аварией.
В конструкцию станка входят такие основные детали, как: корпус; рабочий гидроцилиндр; формовочный гидроцилиндр; кулачковые плашки; педаль или кнопка управления; электромотор; электрический контроллер. Есть модели с механическим приводом (ручным). Порядок работы станка РВД следующий:
- Выбрать плашку под диаметр шланга и муфты фитинга.
- Установить плашку в гнездо формовочного цилиндра (круглого).
- Соединить шланг с фитингом и разместить его в центре кулачков плашки.
- Нажать ногой педаль до полного сжатия кулачков гидроцилиндра прессования.
- Отпустить педаль и вынуть из разжатых кулачков готовый рукав.
Некоторые станки оборудованы механическим или электронным микрометром, который позволяет выставить диаметр обжима с точностью до одной сотой миллиметра. Это повышает качество соединения и обеспечивает изделию дополнительную надёжность.
Классификация станков обжима РВД
В начале статьи перечислены отрасли промышленности, где занята техника с рукавами высокого давления. Иногда она работает далеко от гаражных боксов и ремонтируется в полевых условиях. Приходится водителям и мастерам восстанавливать РВД вручную. Вдобавок шланги могут быть с несколькими слоями оплётки от 1 до 6, а также: большими и маленькими; толстыми и тонкими; односекционными и многосекционными. Учитывая сказанное, оборудованию для обжима требуются разные характеристики. Например, для одних важен крупный диаметр кулачковой плашки, а для других сила давления. Поэтому станкостроители выпускают несколько видов обжимных станков РВД:
Мобильные. Небольшие машины, как правило с ручным гидравлическим насосом. Используются для ремонта или выпуска малоразмерных шлангов РВД: 1.1/4 – 2 дюймов (28,96 – 51 мм). Некоторые мобильные станки оснащаются пневматической силовой передачей давления на кулачки, вместо традиционной гидравлической. Подходят для работы в «полевых условиях».
Стационарные. Оборудование локального размещения в автопарках или в сервисных центрах для спецтехники. Используются также для серийного производства РВД. Оснащены электроприводом. Подключаются к электрической сети напряжением 220 – 380 В. Способны производить до 100 рукавов за 1 смену, размером: 1.1/4 – 4 дюймов (28,96 – 101,6 мм).
Промышленные. Автоматизированные установки для массового производства рукавов высокого давления от 1 000 до 2 000 шт. за смену; в т.ч., шестиплёточных, крупных диаметров: 4 – 10 дюймов (101,6 – 254 мм).
Обзор обжимных моделей станков РВД
Обжимные станки РВД становятся всё более востребованными у автотранспортных предприятий. Как правило, мастер парка грузовиков или спецтехники заказывает в отделе снабжения бухты шлангов распространённых размеров и наборы фитингов. При выходе из строя рукава, его оперативно ремонтируют или меняют новым. Благодаря такой концепции, производственный цикл транспортной компании практически не замирает.
Вместе с этим, некоторые владельцы торговых точек по продаже деталей для спецтехники ставят машины РВД у себя на складах. Здесь они производят шланги для выкладки на прилавки торговых точек. А есть бригады, обслуживающие буровые вышки, и им тоже не обойтись без машин РВД. В таблице, для наглядного примера, обзор характеристик 6-и обжимных машин, а ниже их фото.
Характеристики станков обжима РВД.
| Модель | МJ-52 | HHP52-F | MJ-51O | DSG250 | HM51 | HM32 |
| Тип оборудования | Полуавтомат | Полуавтомат | Полуавтомат | Полуавтомат | Ручной | Ручной |
| Мощность (кВт) | 3 | 3 | 3,6 | 4 | - | - |
| Напряжение (В) | 220 | 220 - 380 | 12 - 24 | 220 | - | - |
| Усилие обжима (т) | 560 | 500 | 300 | 640 | 500 | 203 |
| Диапазон внутр. обжима (мм) | 6-51 | 6-51 | 6-51 | 6-51 | 6-51 | 6-51 |
| Диапазон внеш. обжима (мм) | 6-80 | 6-80 | 6-60 | 6-80 | 6-60 | 6-60 |
| Макс. открытие (мм) | 115 | 115 | 114 | 115 | 115 | 100 |
| Габаритные размеры (мм) | 780х550х1100 | 700х900х1400 | 750х700х700 | 700x900x1400 | 650x520x395 | 630x510x410 |
| Вес (кг) | 250 | 350 | 180 | 360 | 150 | 100 |
Станок для обжима (опрессовки) РВД DSG250
Ручной станок для обжима (опрессовки) РВД HM51
Ручной станок для обжима (опрессовки) РВД HM32
Все машины комплектуются набором кулачковых плашек, заявленного производителем размера: от и до. Как правило их количество 6-8-10 шт.
Оборудование прессования РВД можно назвать универсальным. Кроме прямого использования для шлангов, аппараты применяются в обжиме других цилиндрических изделий: проводов, трубок, змеевиков и прочих.
Заключение
Рукава высокого давления со временем изнашиваются или повреждаются. Ремонтировать их, или делать новые на замену, помогают машины обжима РВД. Это промышленные и ремонтные станки. Первыми управляют операторы, а со вторыми справятся слесари и водители транспортного предприятия. Вместе с тем, обжимные машины интересны предпринимателям, – они позволяют выложить на прилавки торговых точек РТИ ассортимент шлангов собственного производства.
