Станок для балансировки вентиляторов автомобильных кондиционеров PRZD-5

Балансировочный стенд PRZD-5 – это эффективный компактный стационарный автоматизированный электромеханический станок цикличного действия с горизонтальной осью вращения, задействованный для улучшения качества небольших или средних партий лопастных вентиляторов автомобильных кондиционеров путём выявления и устранения дисбаланса, который, как правило, вызван дефектами подшипников или неточностью сборки.

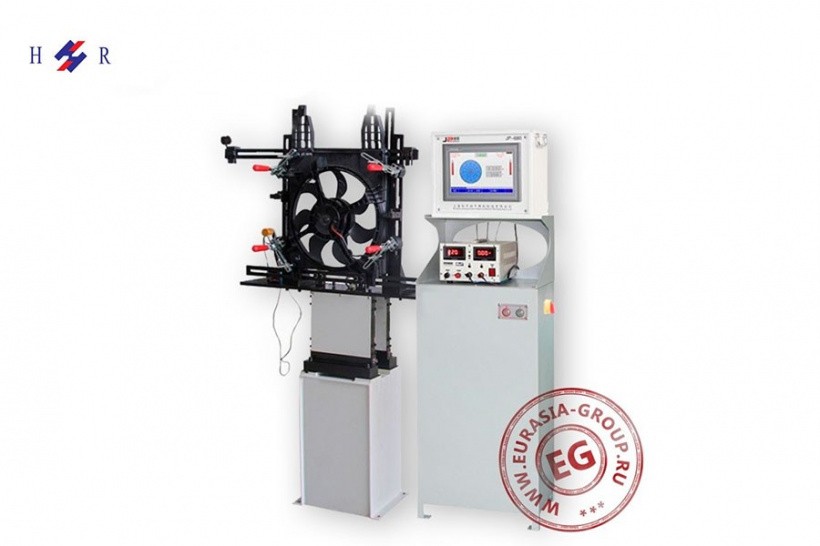

Станок для балансировки вентиляторов автомобильных кондиционеров PRZD-5 устойчив на коробчатой тумбе с плоским основанием. На верхней плоскости тумбы имеется две опоры для крепления рамы, в которую вставляется объект исследования. Установка вентилятора осуществляется вручную, крепление – четырьмя механическими фиксаторами. С обратной стороны на штативе ставится высокочувствительный фотоэлектрический датчик, который настраивается индивидуально для каждого нового объекта (на срединную коробку вентилятора ставится метка). В процессе проведения теста определяется уровень дисбаланса и место установки калибровочного грузика. Поставка сопровождается комплектом ЗИП, а также пакетом технической литературы и диском со специализированным программным обеспечением. Производитель готов рассмотреть пожелания клиента для внедрения в конструкцию каких-либо дополнительных приспособлений.

Балансировочный станок PRZD-5 проводит измерения с помощью промышленного компьютера JP-680 с 15-дюймовым сенсорным экраном. Измерительный блок имеет собственную опорную пыленепроницаемую и стойкую к вибрациям стойку с выдвижным ящиком для клавиатуры. Программное обеспечение (стандарт ISO1940) функционирует на операционной платформе Windows XP с интерфейсом «человек-машина», который имеет множество подсказок. Снятые показания отображаются на экране в виде комбинации цифр и векторной графики, что позволяет быстро определить величину степени дисбаланса и угла ориентации. Система выдерживает до 100 калибровочных этапов. Измерения без каких-либо осложнений осуществляются на скоростных пределах 120…12000 обор/мин. Расчет производится с помощью математической или физической модели. Автоматическая диагностика исправности датчика измерения. На жестком диске могут храниться параметры 100 исследуемых объектов для облегчения последующих тестов. USB-порт позволяет экспортировать данные измерений, в том числе и для печати на формате А-4. Отпечатанный отчёт отображает параметры объекта, коррекцию информационной плоскости, критерии, измерение данных, векторные и квалифицированные решения и другую полезную информацию. Имеется калькулятор и календарь.
