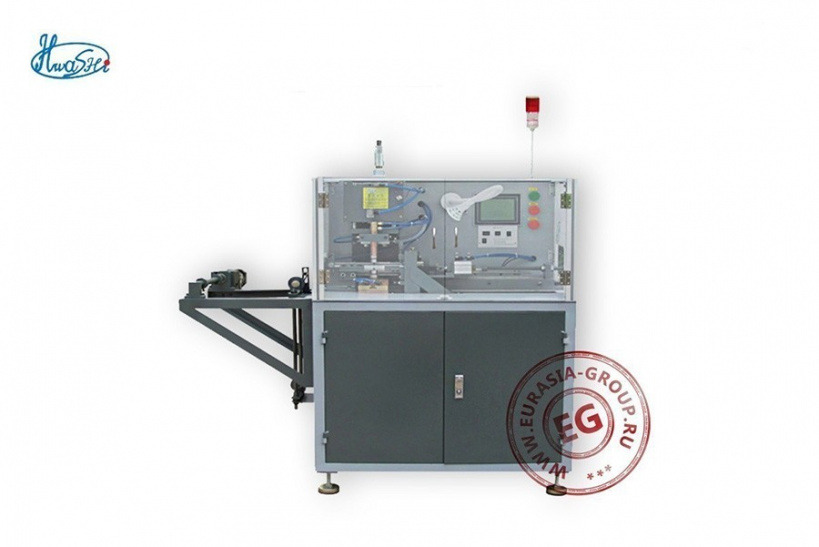

Сварочный станок для сварки плетенной медной проволоки и резки WL-TP-50K

Сварочный станок для сварки плетенной медной проволоки и резки WL-TP-50K применяется в цехах малых и средних предприятий, связанных с изготовлением элементов электрооборудования дляавтомобилестроения, авиационной промышленности и других отраслей машиностроения. Изделие представляет собой малогабаритный стационарный электропневматический полностью автоматический агрегат постоянного действия горизонтального типа, специально созданный для формирования одиночной, двойной или тройной «медной косы», её сварки и резки.

Машина для сварки и резки медной косы WL-TP-50K имеет жёсткий сварной каркас прямоугольной формы, обшитый панелями из тонкой листовой стали. Операционная зона закрыта стеклом высокой прочности. Проволока разматывается из мотка и выравнивается. Далее она подаётся в зону сварки, где нижний электрод зафиксирован в виде наковальни, а второй электрод крепится на подвижном штоке вертикального пневматического пресса. Верхний электрод с равномерной частотой опускается и надёжно придавливает проволоку, выполняется сварка и «медная коса» в месте сварки трансформируется в пластину. Эта операция выполняется с помощью высокоэффективного сварочного инвертора. Рамная стойка с гильотиной режет проволоку в середине полученной пластины. Втягивание материала производится с помощью пневматического захвата, применяется шаговый двигатель.

Оборудование для сварки и резки медной косы WL-TP-50K обеспечивается встроенным программируемым логическим контроллером.
