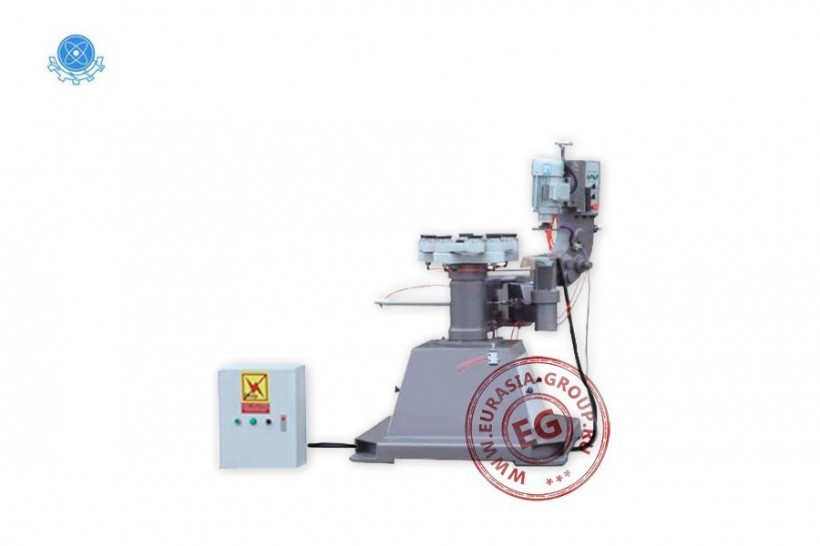

Станок для криволинейной обработки кромки стекла JGM1320 представляет собой малогабаритный стационарный электропневматический механизм ротационного типа цикличного типа, предназначенный для эксплуатации в цехах малых предприятий или мастерских, где с его помощью автоматизируют процесс декоративной огранки торцевого среза листового стекла или зеркал. При этом заготовка может быть квадратной, прямоугольной, круглой или криволинейной геометрии.
Станок для обработки фигурной кромки и фацета стекла и зеркала JGM1320 обладает устойчивым основанием в виде квадратной платформы и сформированного на ее основе пирамидального короба, в полости которого функционирует электродвигатель (доступ к его системе через два открывающиеся лючка). От двигателя вверх выдвинут рабочий вал, к оконечности которого присоединён стол с карусельными позициями в виде присосок. Эти захваты действуют по принципу создания вакуума, они служат для надежной фиксации листа стекла или зеркала и проворачивания его в пределах 360° таким образом, чтобы обрабатываемая грань позиционировалась напротив исполнительного органа. Передаточный вал внешне закрыт прочным цилиндрическим кожухом, к которому присоединена горизонтальная поворотная рука для позиционирования стойки со шпинделем. Ось вращения шпинделя направлена вниз, где к оконечности крепится обрабатывающий алмазный камень с U-образной или иной торцевой абразивной поверхностью. Его замена на новый не занимает много времени, для этого требуется только шестигранный ключ. В момент непосредственной обработки в точку соприкосновения камня и стекла по гибкому каналу подается смазывающе-охлаждающая жидкость. Для предотвращения ее разбрызгивания, а также для дальнейшей очистки заготовки, вокруг камня закреплена еще и щетка. Комплект ЗИП, пакет эксплуатационной документации и сертификат завода предоставляются.
Станок для криволинейного фацета JGM1320 обладает несложной системой управления электрооборудованием, среди кнопок особо выделена кнопка аварийной блокировки питания, которая при нажатии немедленно блокирует все подвижные элементы и существенно повышает степень сохранности материальной части. Подводка инструментальной стойки к заготовке осуществляется с помощью рычага. Обслуживающий персонал – 1 чел.
