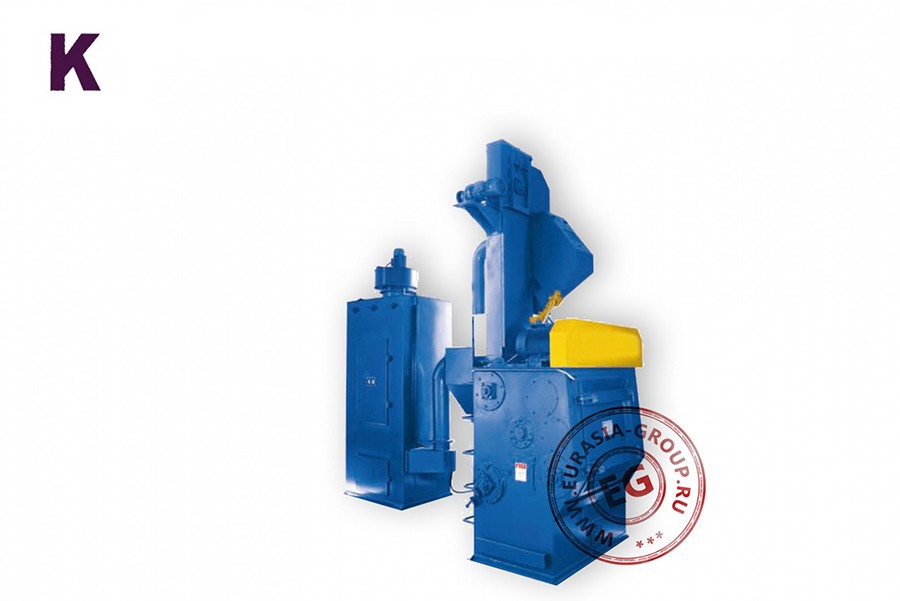

Дробеметные установки контейнерного типа 28GN

Дробеметные установки контейнерного типа 28GN относятся к промышленным автоматизированным электромеханическим агрегатам периодического действия, которые предназначены для очистки от ржавчины или иного, мешающего для дальнейшего применения, налёта на металлических заготовках малого размера (загрузка россыпью).

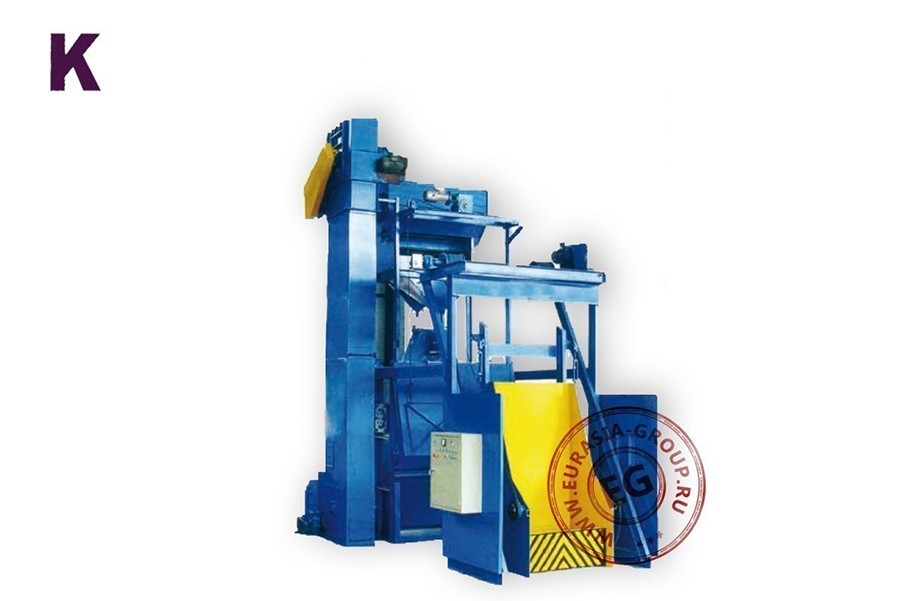

Дробеметные машины контейнерного типа 28GN работают по следующему алгоритму. Колесный погрузчик доставляет ящик с металлическими изделиями россыпью в систему загрузки контейнерного типа. При запуске технологического цикла контейнер наклоняется и пересыпает заготовки в открывшуюся дверь рабочей дробеметной камеры.

Внутри камеры заготовки попадают в корыто металлического конвейера специфической формы, которая имеет U-образный вид, однако, дальняя от загрузки стенки, более высокая. Это необходимо для того, чтобы при движении конвейера заготовки не вылетели за его пределы.

Находясь в корыте движущегося конвейера, заготовки подвергаются воздействию факела из абразивного материала. Дробеметная турбина расположена сверху над конвейером и, с помощью крыльчатки, с высокой скоростью подаёт дробь на поступившие для очистки заготовки.

Использованная дробь с помощью системы рециркуляции и ряда фильтров попадает в цилиндрический сепаратор, где происходит очистка дроби от окалин и ржавчины. Далее абразивный материал по турбопроводу поступает в расходный бункер над дробеметной турбиной, а отходы просыпаются в сборочную тару, установленную под сепаратором.

После окончания обработки, с помощью обратного хода конвейера, заготовки высыпаются из камеры на стеллаж с вибрационным механизмом, который установлен между загрузочным контейнером и рабочей камерой. Вследствие вибрационных колебаний стеллаж направляет россыпь изделий в сборочный ящик.

Система автоматизированного управления установки базируется цифровой технологии. Ящик с электроавтоматикой установлен на боковой поверхности системы контейнерной загрузки.

Дробеметные камеры контейнерного типа 28GN используют в качестве абразивного материала дробь стальную литую различного калибра, зависящей от материала, который должен быть подвержен обработке.
