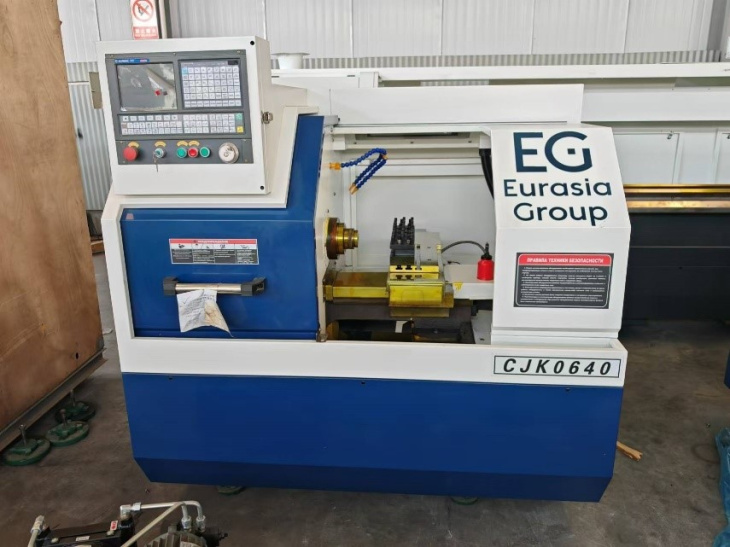

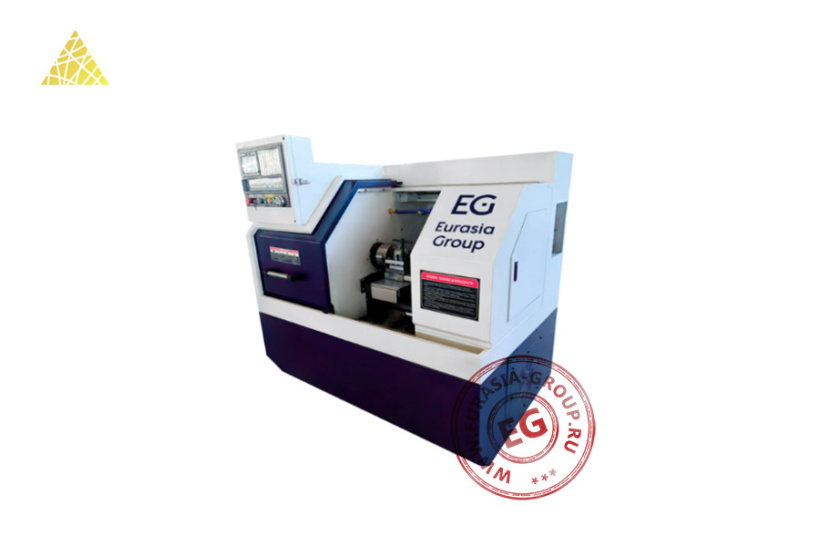

Горизонтальный токарный станок с ЧПУ CJK0640 предназначен для выполнения широкого спектра токарных операций. Основой станка является прямая станина, изготовленная из чугуна марки HT250. Направляющие скольжения, установленные на станине, обеспечивают плавное и точное перемещение суппорта, что делает станок идеальным для автоматизации таких операций, как протачивание, отрезание, снятие фаски, нарезание резьбы и создание центровочных отверстий.
Шпиндель станка установлен на высокоточных подшипниках, а передача момента осуществляется через синхронные зубчатые ремни. Это позволяет передавать вращение плавно, без рывков и с минимальным биением, что положительно сказывается на качестве обработки. Система смазки централизована и имеет настройки количества и интервала подачи масла. Для предотвращения перегрева и деформации инструмента и заготовки в зону обработки подается смазывающе-охлаждающая жидкость. Это может происходить как в ручном, так и в автоматическом режиме. Все элементы станка защищены металлическими кожухами, в конструкции предусмотрена подвижная дверь и смотровое окно, что позволяет оператору контролировать процесс обработки без необходимости открывать станок.
Одним из ключевых преимуществ станка CJK0640 является высокая вариативность комплектации. Производители предлагают базовую версию станка, которая может быть модифицирована в зависимости от задач. Система ЧПУ в базовой комплектации обычно представлена китайскими производителями, такими как GSK, но по запросу клиента может быть установлена система от известных брендов, таких как Siemens, Fanuc или Syntec.
| Модель | CJK0640 |
| Тип станины (мм) | Прямая литая станина из чугуна, 260 |
| Максимальный диаметр обработки над станиной (мм) | 250 |
| Максимальный диаметр обработки над суппортом (мм) | 100 |
| Ход по оси X/Z (мм) | 260/250 |
| Скорость быстрого хода по оси X/Z (мм/мин) | 4000-8000 |
| Тип привода по оси X/Z | Серводвигатель с подключением к ШВП через эластичную муфту |
| Максимальная мощность и крутящий момент двигателя по оси X/Z (кВт/Нм) | 1.1, 10 / 1.1, 10 |
| Диаметр и шаг резьбы винта ШВП по оси X/Z (мм) | 20×5/30×6 |
| Диаметр отверстия шпинделя (мм) | 48 |
| Типоразмер переднего фланца шпинделя | A2-5 |
| Скорость вращения шпинделя (об/мин) | 150-3000 |

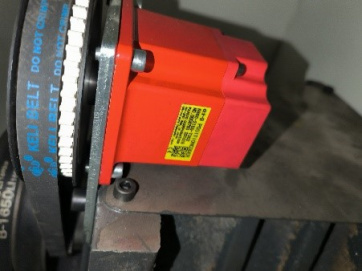

| Тип привода шпинделя | Серводвигатель с подключением к шпинделю через синхронный ремень |
| Максимальная мощность и крутящий момент двигателя шпинделя (кВт/Нм) | 3.7 (5.5), 24 (35) |

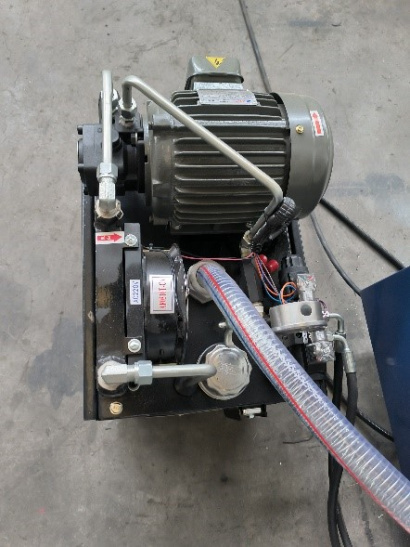

| Тип патрона (мм) | Гидравлический цанговый патрон + комплект цанг (10 шт.): 4, 6, 8, 10, 12, 14, 16, 18, 20, 22 |

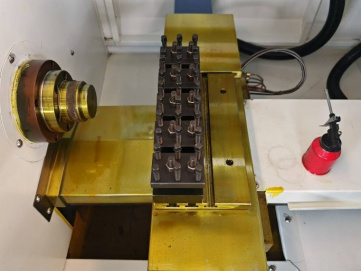

| Тип инструментальной головки | Инструментальный стол + держатели инструмента (5 шт.) |
| Размер хвостовика инструмента (мм) | 16×16 |
| Точность позиционирования по оси Х/Z (мм) | 0,013 |
| Точность повторного позиционирования по оси X/Z (мм) | 0,010 |
| Минимальная шероховатость обработанной поверхности (мкм) | Ra 1,6 |

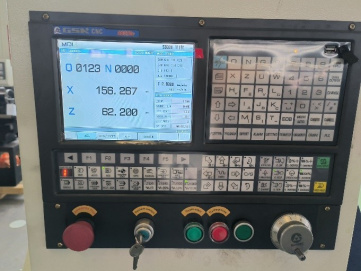

| Система ЧПУ | GSK 980 TDC |
| Вспомогательные системы станка |
Централизованная система смазки |
| Система подачи СОЖ | |
| Маховик ручного хода по оси X/Z | |
| Освещение зоны обработки | |
| Сигнальная лампа для оператора | |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 1600 × 1000 × 1550 |
| Вес (кг) | 950 |
