Центробежный шламовый насос AH/HH/M

Распечатать

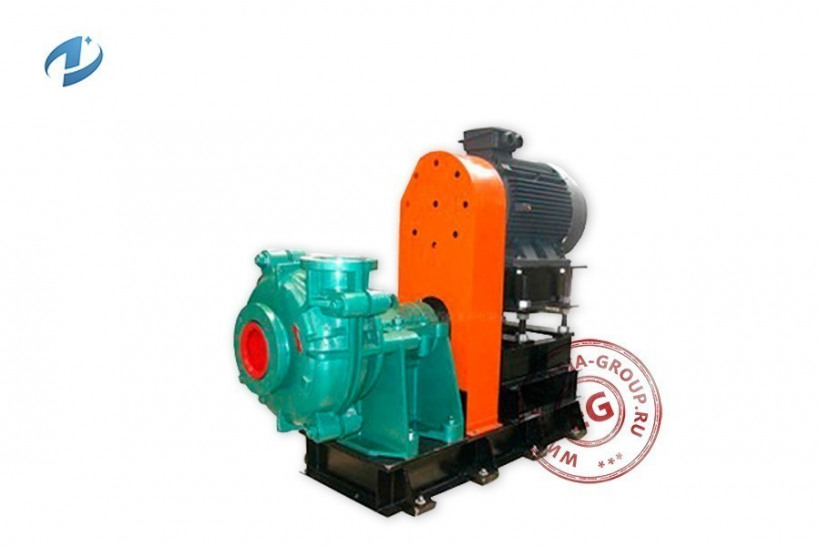

Центробежный шламовый насос AH/HH/M

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Центробежный шламовый насос AH/HH/M – это эффективное горизонтальное центробежное оборудование, созданное для тяжелых условий эксплуатации, и предназначенное для непрерывного перекачивания абразивных шламов высокой плотности с минимальными требованиями к техническому обслуживанию. Установки подходят для горнодобывающей, химической и промышленной промышленности, при этом они хорошо выдерживают износ, вызываемый абразивным, эрозионным и часто коррозионным воздействием на материалы. Вышеуказанные требования определяют, что шламовый насос больше по размерам, чем его аналог для чистой жидкости.

Горизонтальный насос шламовый серии AH/HH/M сохраняет высокий КПД в течение всего срока службы. Компоненты внутри шламового насоса, которые чаще всего вступают в контакт с абразивной суспензией, наиболее подвержены износу. Минимизация износа достигается за счет продуманной конструкции и правильного выбора материалов сборки. Прочные детали «мокрой» части имеют особо тяжелые металлические секции в точках экстремального износа. Для удобства обслуживания корпус сделан раздельным, его легко собрать и разобрать. Вкладыши доступны из различных материалов для большей химической стойкости. Внутри рабочего колеса и корпуса предусмотрены большие зазоры, позволяющие пропускать твердые частицы большого диаметра, а также снижать внутренние скорости и соответствующий износ.

Чтобы дать наилучшую производительность насос для абразивных жидкостей серии AH/HH/M может быть сконфигурирован в соответствии с конкретными задачами. Среди специальных задач: технологические установки, трубопроводы высокого давления, выгрузка шаровой мельницы, дноуглубительные работы и т.д.

Защитный кожух
Корпус насоса
Задняя защитная пластина
Крышка насоса
Передняя защитная пластина
Лопастное колесо
Ящик с заполнителем
Втулка/букса
Вал
Корпус подшипника
Кронштейн
Масленка
Разъемный сальник
Дополнительное лопастное колесо
Клапан снижения давления
Наполнитель
Водонепроницаемое уплотнительное кольцо
Манжетное уплотнительное кольцо

Корпус насоса
Клапан снижения давления
Втулка сальника
Вал (при вращении формирует О-образный круг)
Кожух-фиксатор
Дополнительное лопастное колесо
Защитный кожух корпуса насоса
Всасывающий защитный кожух
Лопастное колесо
Защитный кожух крышки (клапана)насоса
Крышка (клапан) насоса

Устройство подшипниковых узлов B,C,D,E,F,G

Лабиринтный кожух
Масленка
Желтое стопорное кольцо
Корпус подшипника
Подшипник
Регулировочная прокладка
Концевая пробка
Вал

Устройство подшипниковых узлов R,S,ST,T,TU,U

Уплотнительное кольцо концевой пробки
Корпус подшипника
Подшипник
Масленка
Концевой пробки
Лабиринтный кожух
Вал

Упрощенная схема уплотнения вала (стандартный вариант)

заполнитель
ящик с заполнителем
водонепроницаемое уплотнительное кольцо

Упрощенная схема уплотнения вала (в рабочих условиях при всасывании)

заполнитель
ящик с заполнителем
водонепроницаемое уплотнительное кольцо
прокладка

Уплотнение дополнительного лопастного колеса клапана снижения давления

Уплотняющая прокладка
Дополнительное лопастное колесо
Клапан снижения давления
Втулка сальника
Втулка/букса
Масленка
Водонепроницаемое уплотнительное кольцо
Наполнитель
Прокладка
Уплотняющая прокладка

Резиновое уплотнение дополнительного лопастного колеса снижения давления

Дополнительное лопастное колесо
Клапан снижения давления (резина)
Втулка сальника
Втулка/букса
Масленка
Водонепроницаемо уплотнительное кольцо
Манжетное уплотнительное кольцо

Размеры насоса

Модель	A	В	C	D	U	E	F	G	H	J	К	L	M	N	V	T
1.05/1B-AH	583	295	248	197	28	79	206	181	98	171	46	-	143	254	181	38
1.051C-HH	759	406	311	254	42	121	306	270	194	254	-	11	175	356	252	48
2/1.05HB-AH	592	295	248	197	28	79	217	205	114	184	33	-	143	254	184	38
3/2C-AH	768	406	311	254	42	121	281	238	138	210	71	-	175	356	233	48
3/2D-HH	986	492	364	330	65	164	389	384	254	368	-	51	213	432	298	64
4/3C-AH	843	406	311	254	42	121	354	292	149	262	24	-	175	356	270	48
4/3D-AH	943	492	364	330	65	164	353	292	149	262	100	-	213	432	279	64
4/3E-HH	1240	622	448	457	80	222	492	492	330	432	-	-	257	546	381	76
6/4D-AH	1021	492	364	330	65	164	421	406	229	338	11	-	213	432	318	64
6/4E-AH	1178	622	448	457	80	222	433	406	229	338	138	-	257	546	351	76
6/4S-HH	1668	920	780	450	120	280	596	616	413	546	-	134	640	760	353	90
8/6E-AH	1302	622	448	457	80	222	557	551	318	460	-	62	257	546	402	76
8/6R-AH	1360	680	590	350	85	215	-	511	318	460	-	170	490	560	312	70
8/6T-HH	2275	1150	1040	650	150	350	852	835	584	813	-	160	880	900	538	125
10/8E-M	1337	622	448	457	80	222	584	613	381	470	-	83	257	546	403	76
10/8R-M	1395	680	590	350	85	215	-	613	381	470	-	190	490	560	314	70
10/8ST-AH	1748	1150	780	650	120	280	692	673	419	635	27	-	620	900	439	125
12/10ST-AH	1816	1150	780	650	120	280	762	755	464	674	-	65	620	900	461	125
14/12ST-AH	1873	1150	780	650	120	280	812	937	629	832	-	224	620	900	486	125
16/14TU-AH	2320	1460	1050	900	150	350	953	1048	660	889	-	84	860	1200	597	150
20/18TU-AH	2475	1460	1050	900	150	350	1100	1420	940	1230	-	420	860	1200	615	150
6S-H	1700	920	780	450	120	280	622	625	415	615	-	155	640	760	382	90

S	n-d	Всасывающий патрубок				Напорный патрубок				Вес насоса (кг)
S	n-d	D₀	D₁	D₂	n-d₁	d₀	d₁	d₂	n-d₂	M	R
24	4-Ф14	152	38	114	4-Ф16	165	25	127	4-Ф 16	91	77
32	4-Ф19	152	38	114	4-Ф17	152	25	114	4-Ф17	318	-
24	4-Ф14	184	51	146	4-Ф19	165	38	127	4-Ф19	104	118
32	4-Ф19	216	76	178	4-19	184	51	146	4-19	191	154
38	4-Ф22	216	76	178	8-19	203	51	165	4-19	750	-
32	4-Ф19	279	102	235	4-Ф22	229	76	191	4-Ф22	263	236
38	4-Ф22	279	102	235	4-Ф22	229	76	191	4-Ф22	363	290
54	4-Ф29	254	102	210	8-Ф19	254	76	210	8-Ф19	1250	-
38	4-Ф22	337	152	292	4-22	279	102	235	4-22	626	454
54	4-Ф29	337	152	292	4-Ф22	279	102	235	4-Ф22	728	635
70	4-Ф35	337	152	292	8-Ф22	305	102	260	8-Ф22	2880	-
54	4-Ф29	406	203	356	8-Ф22	368	152	324	8-Ф21	1473	982
50	4-Ф28	406	203	356	8-Ф22	368	152	324	8-Ф22	1655	-
80	4-Ф48	432	203	375	8-Ф29	432	152	375	8-Ф29	6586	-
54	4-Ф29	502	254	445	8-Ф29	432	203	375	8-Ф29	1625	1202
50	4-Ф28	502	254	445	8-Ф29	432	203	375	8-Ф29	1836	-
80	4-Ф48	502	254	445	8-Ф29	432	203	375	8-Ф29	3750	3130
80	4-Ф48	527	305	470	8-Ф25	527	254	470	12-Ф25	4318	3357
80	4-Ф48.	585	356	521	12-Ф25	552	305	495	12-Ф25	6409	4672
95	4-Ф79	705	406	641	8-Ф35	673	356	610	12-Ф29	10000	-
95	4-Ф79	900	508	800	12-Ф42	900	460	800	12-Ф42	18864	15921
70	4-Ф35	380	152	320	8-Ф27	420	150	360	8-Ф27	-	-

Характеристики насоса таблица 1

Модель	Мощность (кВт)	Материал		Показатели насоса (по чистой воде)						Рабочие колесо
		Футеровка	Рабочее колесо	Производительность		Напор (м)	Частота вращения (об/мин)	КПД (%)	Кавитационный запас (м)	Количество лопастей (шт)	Диаметр рабочего колеса (мм)
				(м³/ч)	(л/с)
1.05/1B-АН	15	М	М	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	5	152
		RU	RU	10.8-25.2	3-7	7-52	1400-3400	35		3
1.05/1C-HH	30	М	М	16.2-34.2	4.5-9.5	25-92	1400-2200	20	2-5.5	5	330
2/1.05-В-АН	15	М	М	32.4-72	9-20	6-58	1200-3200	45	3.5-8	5	184
		RU	RU	25.2-54	7-15	5.5-41	1000-2600	50	2.5-5		178
3/2С-АН	30	М	М	39.6-86.4	11-24	12-64	1300-2700	55	4-6	5	214
		RU	RU	36-75.6	10-21	13-39	1300-2100		2-4		213
3/2D-HH	60	М	М	68.4-136.8	19-38	25-87	850-1400	47	3-15	5	457
4/ЗС-АН	30	М	М	86.4-198	24-55	9-52	1000-2200	71	4-6	5	245
4/3D-AH	60
4/ЗС-АН	30	RU	RU	79.2-180	22-50	5-34.5	800-1800	59	3-5	5	245
4/3D-AH	60
4/ЗС-AН	30	М	М	97.2-194.4	27-54	9-53	1000-2200	55	-	3	240
4/3D-AH	60
4/ЗЕ-НН	120	М	М	126-252	35-70	12-97	600-1400	50	2-5	5	508
6/4D-HH	60	М	М	162-360	45-100	12-56	800-1550	65	5-8	5	365
6/4Е-АH	120
6/4D-AH	60	М	М	180-369	50-110	7~61	600-1600	55	3-8	4	372
6/4Е-АН	120
6/4 D-АН	60	RU	RU	144-324	40-90	12-45	800-1350	65	3-5	5	365
6/4Е-АН	120
6/4D-AH	60	М	М	144 -324	40-90	10-52	800-1600	55	4.5-9	2	371
6/4Е-ЛИ	120
6/4D-AH	60	М	М	162-360	45-100	21-64	1000-1600	55	-	2	371
6/4Е-АН	120
6/4D-AH	60	М	М	126-288	35 -80	10-55	800-1600	58	2 -2.5	2	365

Характеристики насоса таблица 2

Модель	Мощность (кВт)	Материал		Показатели насоса (по чистой воде)						Рабочие колесо
		Футеровка	Рабочее колесо	Производительность		Напор (м)	Частота вращения (об/мин)	КПД (%)	Кавитационный запас (м)	Количество лопастей (шт)	Диаметр рабочего колеса (мм)
				(м³/ч)	(л/с)
6/4Е-АН	120	М	М	126-288	35 -80	10-55	800-1600	58	2-15	2	365
6/4S-HH	560	М	М	324-720	90 -200	30-118	600-1000	64	3-8	5	711
6S-H	560	М	М	468-1008	130-280	20-94	500-1000	65	4-12	5	711
8/6Н-АН	120	М	М	360-828	100-230	10-61	500-1140	72	2-9	5	510
8/6R-AH	300
8/6Е-АН	120	М	М	324-720	90-200	7-49	400-1000	65	5-10	5	510
8/6R-AH	300
8/6Е-АН	120	М	М	360-828	100-230	7-70	400-1140	70	3-6	8	536
8/6R-AH	300
8/6Е-АН	120	RU	RU	360-828	100-230	7-52	400-1000	70	2.5-6	4	536
8/6R-AH	300
8/6Е-АН	120	М	М	288-648	80-180	5-47	400-1100	60	3-6	2	510
8/6R-AH	300			288-648
8/6Т-НН	1200	М	М	576-1152	160-320	32-95	450-725	65	6-10	5	965
10/8Е-М	120	M	М	540-1228	150-340	15-61	600-1100	70	4.5-8	4	549
10/8R-M	300
10/8Е-М	120	M	М	504-1080	140-300	18-66	700-1100	62	4.5-7.5	4	549
10/8R-M	300
10/8Е-М	120	M	M	666-1440	185-400	14-60	600-1100	73	4-10	5	549
10/8R-M	300
10/8Е-М	120	RU	RU	540-1188	150-330	10-42	500-900	79	5-9	5	549
10/8R-M	300
10/8ST-AH	560	M	M	612-1368	170-380	11-61	400-850	71	4-0	5	686
		RU	RU	540-1188	150-330	12-50	400-750	75	4-12
12/10ST-AH	560	М	М	936-1980	260-550	7-68	300-800	82	6	5	762
		М	м	720-1620	200-450	7-45	300-650	80	2.5 -7.5

Характеристики насоса таблица 3

Модель	Мощность (кВт)	Материал		Показатели насоса (по чистой воде)						Рабочие колесо
		Футеровка	Рабочее колесо	Производительность		Напор (м)	Частота вращения (об/мин)	КПД (%)	Кавитационный запас (м)	Количество лопастей (шт)	Диаметр рабочего колеса (мм)
				(м³/ч)	(л/с)
14/12ST-AH	560	М	М	1260-2772	350-770	13-63	300-600	77	3-10	5	965
		RU	RU	1152-2520	320-700	13-44	300-500	79	3-8
16/14ST-AH	560	М	М	1368-3060	380-850	11-63	250-550	79	4-10	5	1067
16/14TU-AH	1200
16/14ST-AH	560	М	М	1669-3798	472-1055	14-75	250-550	75	4.5-6	8	1067
16/14TU-AH	1200
18/16ST-AH	560	М	М	2160-5040	600-144	8-66	200-500	80	4.5-9	5	1245
18/16TU-AH	1200
20/18TU-AH	1200	М	М	2520-5400	700-1500	13-57	200-400	85	5-10	5	1370

Запчасти для насосов
