Мембранные пневматические насосы

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

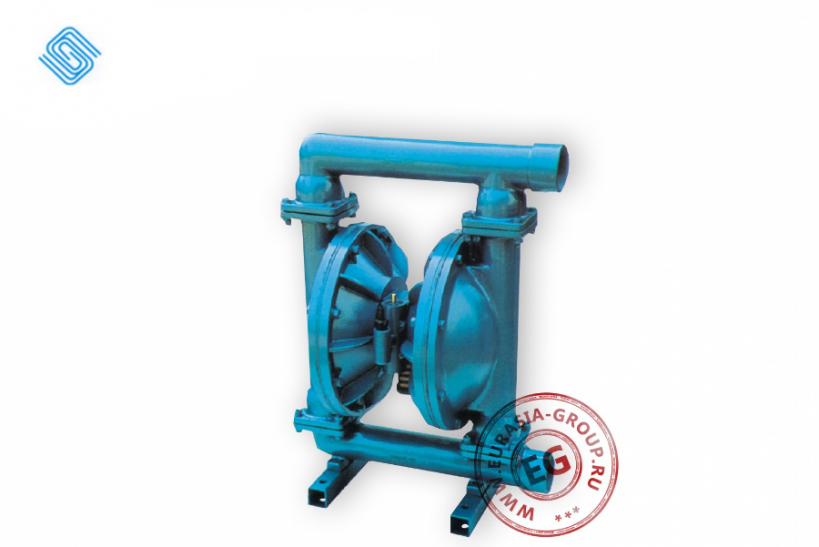

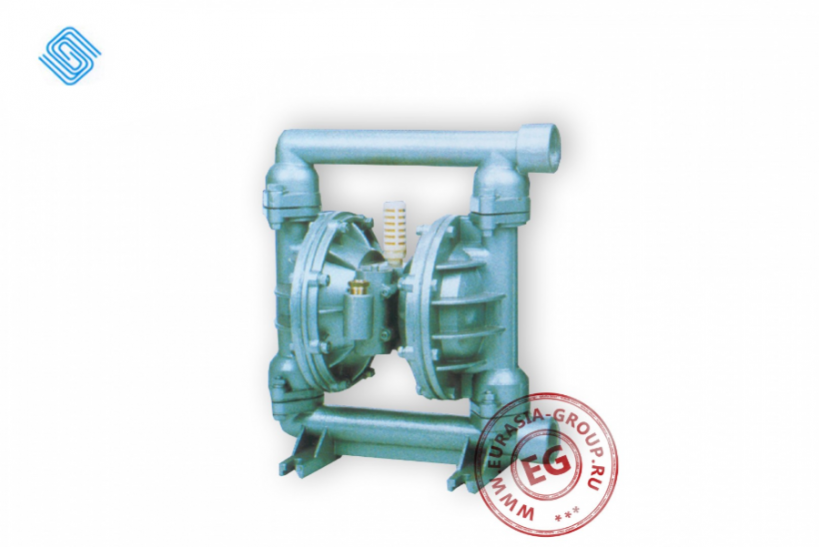

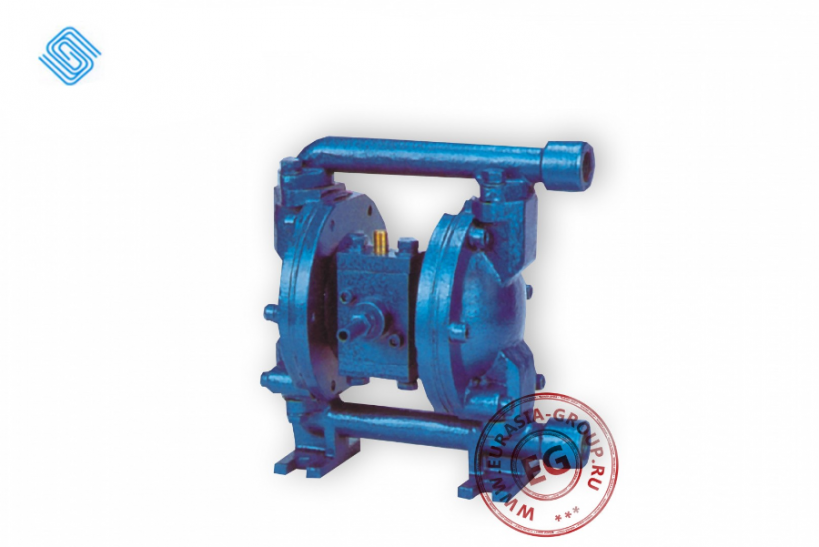

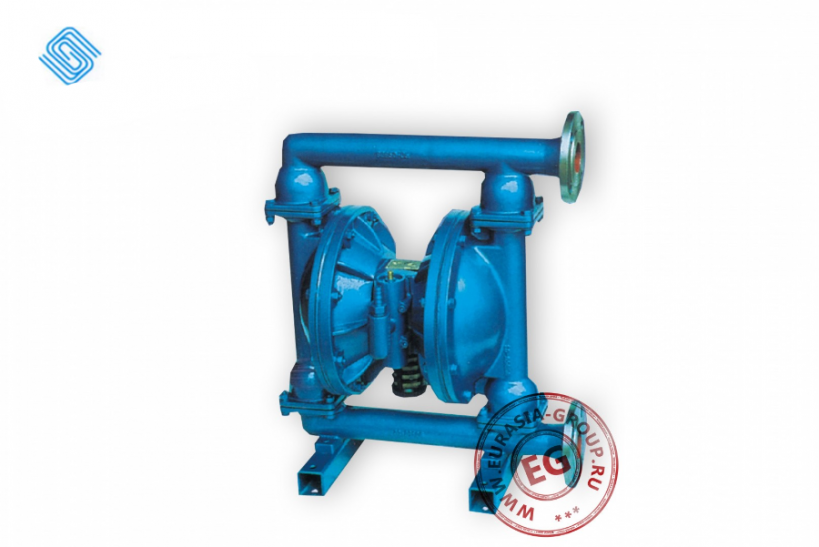

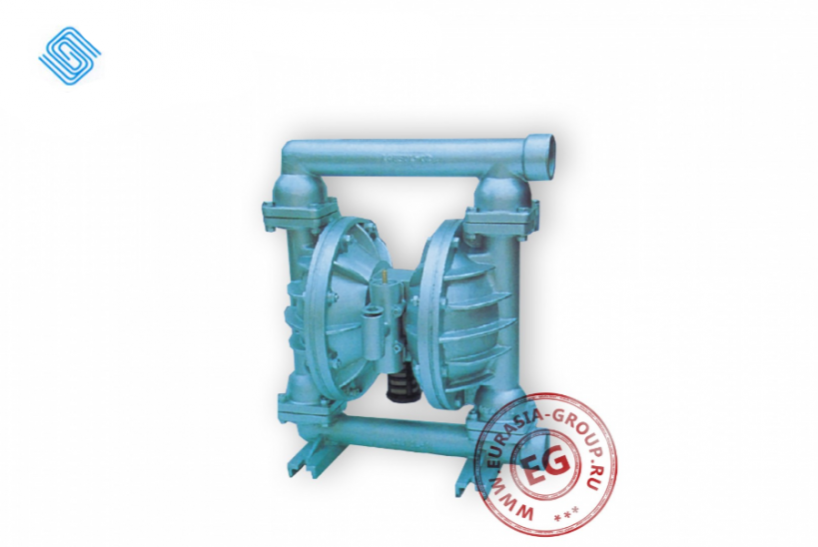

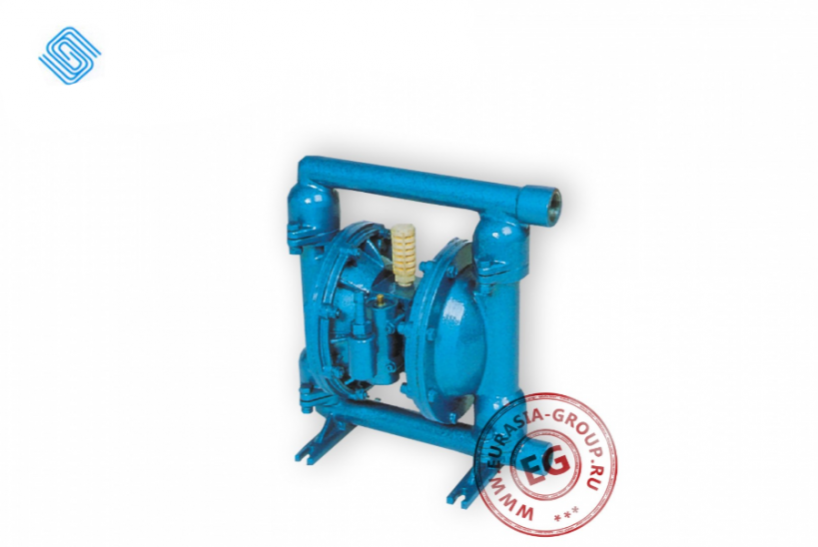

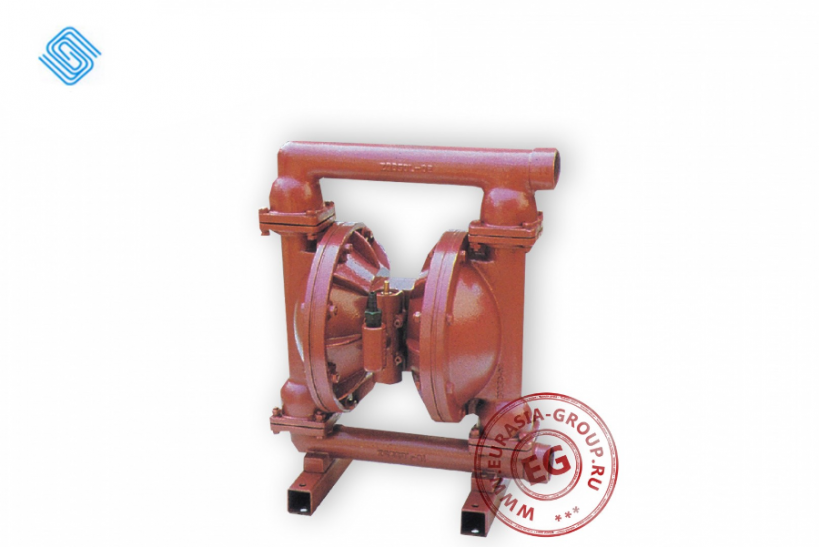

Мембранные насосы серии QBY – это пневматические механические взрывобезопасные (отсутствие электродвигателя) устройства с высокой химической стойкостью и самовсасывающей способностью, предназначенные для перекачки легковоспламеняющихся, вязких, абразивных жидкостей.

Мембранные пневматические насосы конструктивно представляет собой металлическую раму, состоящую из двух аналогичных блоков воздушных камер. В соединительных патрубках имеется три отверстия: для входа сжатого воздуха, для всасывания жидкости и для выпуска жидкости. Воздушные камеры являются исполнительными элементами изделия. Распределительный механизм предназначен для попеременного направления воздуха в левую или в правую камеру, чем осуществляется работа в два такта. В каждой камере имеется мембрана, которая выполняет функцию выталкивания жидкости из насоса. Мембраны соединены между собой подвижным штоком. Шариковые клапаны служат для выбора направления потока жидкости через проточные камеры. Конструкция изделия является герметичной и не требует уплотнений, при этом жидкость может просочиться только в случае разрыва мембраны. Устройство выдерживает значительное время «сухого» хода. При условии обеспечения отвода отработанного воздуха, имеется возможность работы в погруженном состоянии. Незначительная масса и несколько вариантов монтажа позволяют перемещать насос на новое место установки в незначительное время.

Пневматический диафрагменный насос серии QBY осуществляет работу только во взаимодействии с воздушным компрессором.

Среда	NBR	Хлоропреновый каучук	Витон	PTFE
Концентрированная азотная кислота	×	×	△	△
Концетрированная серная кислота	×	×	○	△
Концетрированная соляная кислота	×	△	△	△
Концентрированная фосфорная кислота	×	△	△	△
Концетрированная уксусная кислота	×	×	×	△
Концентрированный гидроксид натрия	○	○	△	△
Безводный аммиак	△	△	△	△
Разбавленная азотная кислота	×	×	○	△
Разбавленная серная кислота	△	△	△	△
Разбавленная соляная кислота	×	○	△	△
Разбавленная фосфорная кислота	×	×	△	△
Разбавленный гидроксид натрия	○	○	△	△
Аммиак	△	△	×	---
Бензол	×	×	○	○
Бензин	○	○	○	○
Нефть	△	×	○	○
Тетрахлорметан	○	---	○	○
Сероуглерод	○	---	×	○
Этанол	○	○	○	○
Ацетон	×	△	×	○
Крезол	×	△	△	○
Ацетальдегид	×	×	△	○
Этилбензон	×	×	△	○
Акрилонитрил	△	△	×	○
Бутанол	○	○	○	○
Бутадиен	○	×	△	○
Стирол	×	×	△	○
Эфир	×	×	×	○

○- Высокая устойчивость к воздействию
△- Средняя устойчивость к воздействию
×- Нельзя использовать

Можно перекачивать:

Арахисовый джем, картофельное пюре, яблочное пюре, шоколад и.т.д.
Лак и краски.
Все клейкие средства.
Растворы из керамики и фарфора.
Осадки нефти и цемента.
Эмульсию и наполнитель.
Любую грязную воду.
Сироп и мелассу.
Разные латексы.
Разные абразивы, коррозионные средства, нефть и пульпу.
Разную токсичную, горючую, летучую жидкость.
Разную концентрированную кислоту, щелочь и коррозионные жидкости.
Максимальная температура жидкости не больше 150 градусов.

Особенность насоса:

Не обязательно погружать в жидкую среду,всасывающее расстояние 7 м,
Максимальная высота подъёма 50 м
Максимальный размер твердых включений 8 мм.
Высоту подъёма и давление можно регулировать пользуясь клапаном
Нет вращающихся частей.
Нет элементов работающих от электричества. Возможна эксплуатация с легковоспламеняющимися и взрывоопасными средами.
Простая конструкция. Малое количество расходных частей. Легкая установка и ремонт.
Настоящий насос работает без смазки, даже в холостом режиме.

Особенность материалов мембран:

Среда	NBR	Хлоропреновый каучук	Витон	PTFE
Концентрированная азотная кислота	×	×	△	△
Концетрированная серная кислота	×	×	○	△
Концетрированная соляная кислота	×	△	△	△
Концентрированная фосфорная кислота	×	△	△	△
Концетрированная уксусная кислота	×	×	×	△
Концентрированный гидроксид натрия	○	○	△	△
Безводный аммиак	△	△	△	△
Разбавленная азотная кислота	×	×	○	△
Разбавленная серная кислота	△	△	△	△
Разбавленная соляная кислота	×	○	△	△
Разбавленная фосфорная кислота	×	×	△	△
Разбавленный гидроксид натрия	○	○	△	△
Аммиак	△	△	×	---
Бензол	×	×	○	○
Бензин	○	○	○	○
Нефть	△	×	○	○
Тетрахлорметан	○	---	○	○
Сероуглерод	○	---	×	○
Этанол	○	○	○	○
Ацетон	×	△	×	○
Крезол	×	△	△	○
Ацетальдегид	×	×	△	○
Этилбензон	×	×	△	○
Акрилонитрил	△	△	×	○
Бутанол	○	○	○	○
Бутадиен	○	×	△	○
Стирол	×	×	△	○
Эфир	×	×	×	○

○- Высокая устойчивость к воздействию
△- Средняя устойчивость к воздействию
×- Нельзя использовать

Запчасти для насосов

Наши специалисты ответят на любой интересующий вопрос по нашим услугам

Задать вопрос

Модель	A	B	C	D	E	H1	H2	H3	H	Соединение	Фланец
Модель	A	B	C	D	E	H1	H2	H3	H	NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	50	348	18	428	l'/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2'/2	104	65	145	185	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	130	721	60	960	-	140	100	180	200	8	18

Основные технические параметры

Модель	Поток (м3/ч)	Максимальная высота подъёма (м)	Выходное давление кг/cм2	Всасывающее расстояние (м)	Максимальный диаметр твердых включений (мм)	Максимальное давление кг/cм2	Максимальный расход воздуха (м3/мин)
QBY-10	0-0,8	0-50	6	5	1	7	0,3
QBY-15	0-1	0-50	6	5	1	7	0,3
QBY-25	0-2,4	0-50	6	7	2,5	7	0,6
QBY-40	0-8	0-50	6	7	4.5	7	0.6
QBY-50	0-12	0-50	6	7	8	7	0.9
QBY-65	0-16	0-50	6	7	8	7	0,9
QBY-80	0-24	0-50	6	7	10	7	1,5
QBY-100	0-30	0-50	6	7	10	7	1,5
