Чиллеры серии NWS-WSCS– это линейка из более чем ста моделей эффективных стационарных промышленных программируемых малошумных парокомпрессионных холодильных агрегатов наружной установки непрерывного действия, предназначенных для охлаждения воды с помощью отбора теплоты у охлаждаемой среды при низких температурах. Установки широко используются в замкнутых циклах производства изделий из пластика или резины, электроники, медицинских препаратов, при охлаждении процесса ультразвуковой сварки и много иного.

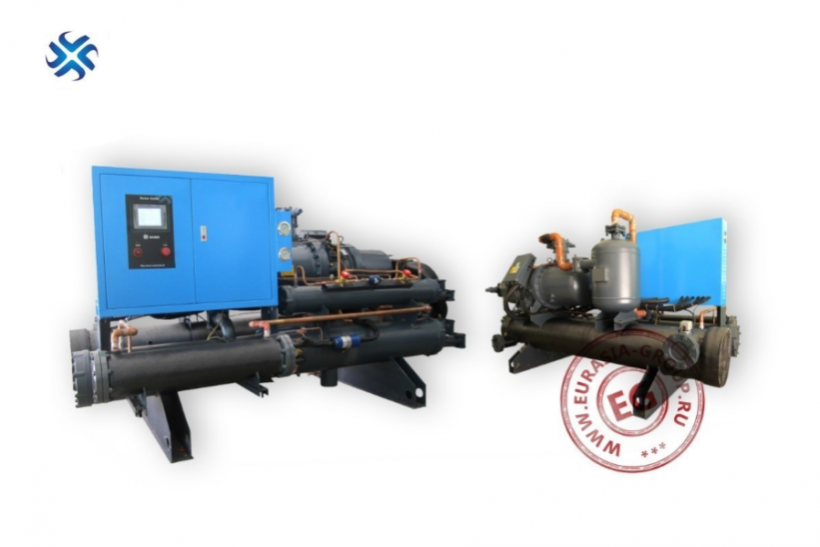

Промышленный чиллер с винтовым компрессором имеет компактную структуру, смонтированную на основе сварной жёсткой рамы. Опора рамы сделана в виде поперечных лыж с возможностью крепления к полу или деревянной платформе с помощью анкерных болтов. На эти салазки нижним этажом зафиксированы трубные конденсатор и испаритель, над ними установлены компрессор и ящик с аппаратурой управления. Там же, внизу закреплен фильтр от производителя Emerson.
Для работы изделия требуется наличие трёхфазной питающей сети 380В 50Гц, колебания напряжения допустимо ±10%, а отклонение частоты ±2%. Компрессор (COPELAND, DANFOSS, HANBELL, BITZER – на выбор заказчика) с подогревателем масла и фильтром на участке всасывания относится к полугерметичному винтовому типу, предназначен для стабильного движения хладагента, и характеризующийся высокой мощностью и в тоже время экономностью в энергетических затратах. Хладагент (R22, R404a, R134A или R407C) на выбор заказчика. Расход регулируется с помощью термостатического расширительного клапана. Поставка производится только после проведения ряда испытательных тестов. Комплект поставки сопровождается ЗИП, а также пакетом технической и сертификационной литературы.
Чиллер с винтовым компрессором оснащается системой автоматического управления на платформе немецкого программируемого логического контроллера Siemens с сенсорным ЖК-экраном и электрических элементов от компании Schneider.
|
Тип |
Промышленный чиллер с винтовым компрессором | |||||||||||
|
Модель |
NWS- 40WSCS |
NWS- 50WSCS |
NWS- 60WSCS |
NWS- 70WSCS |
NWS- 80WSCS |
NWS- 100WSCS |
NWS- 110WSCS |
NWS- 120WSCS |
NWS- 140WSCS |
NWS- 160WSCS |
||
|
Выходные характеристики |
50Гц |
БТЕ/ч |
388513 |
493664 |
541802 |
628176 |
726499 |
893102 |
993815 |
1075751 |
1281274 |
1431832 |
|
кВт |
113.8 |
144.6 |
158.7 |
164.0 |
212.8 |
261.6 |
291.1 |
315.1 |
375.3 |
419.4 |
||
|
кКал/ч |
97868 |
124356 |
136482 |
158240 |
183008 |
224976 |
250346 |
270986 |
322758 |
360684 |
||
|
USRT |
32.4 |
41.1 |
45.1 |
52.3 |
60.5 |
74.4 |
82.8 |
89.6 |
106.7 |
119.2 |
||
|
Электропитание |
380В/3Ф/50Гц |
|||||||||||
|
Compression |
Мощность компрессораr |
кВт |
28.7 |
35.7 |
37.6 |
43.7 |
50 |
60.3 |
67 |
72.6 |
85.4 |
94.6 |
|
Эквивалент |
|
40Лс*1 |
50Лс*1 |
60Лс*1 |
70Лс*1 |
80Лс*1 |
100Лс*1 |
110Лс*1 |
120Лс*1 |
140Лс*1 |
160Лс*1 |
|
|
Регулятор потока |
|
Термозапорный клапан |
||||||||||
|
Охладитель |
|
R22 |
||||||||||
|
Конденсатор |
Исполнение |
|
Раструбный |
|||||||||
|
Величина потока |
м ³/ч |
23.27 |
29.47 |
32.14 |
37.28 |
43.04 |
52.76 |
58.70 |
63.55 |
75.55 |
84.32 |
|
|
Диаметр патрубка |
DN |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
|
|
Испаритель |
Исполнение |
|
Раструбный |
|||||||||
|
Стандартный поток охлажденной воды |
м ³/ч |
19.57 |
24.87 |
27.29 |
31.64 |
36.59 |
44.98 |
50.06 |
54.18 |
64.54 |
72.12 |
|
|
Диаметр стандартного патрубка |
DN |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
|
|
Масса |
кг |
750 |
850 |
900 |
1100 |
1280 |
1600 |
1800 |
2080 |
2200 |
2700 |
|
