Горизонтальный токарный станок с ЧПУ СК6150
-
Диаметр обработки над станиной (мм)500
-
Диаметр обработки над суппортом (мм)280
-
Эффективная длина обработки (мм)1000
Токарный станок СК6150 – это промышленная программируемая электромеханическая техника, предназначенная для использования в металлообрабатывающих цехах предприятий, связанных с самыми разными видами производства деталей. Он отлично подходит для небольших партий деталей, начиная от штифта наименьшего диаметра.

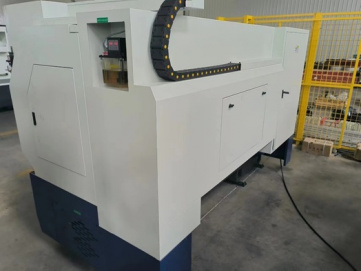

Станок для токарной обработки металла СК6150 отвечает стандартным нормам безопасности труда. Прочная структура станины и ее закаленные прецизионные направляющие обеспечивают профессиональную обработку высокого уровня, надежную и стабильную работу. Операционная зона полностью закрытого типа, доступ внутрь через широко открывающуюся панель типа "купе". Благодаря применению высокоточных подшипников шпинделя, конструкция шпиндельного узла и станка в целом считается особенно жесткой. Это позволяет обрабатывать металл с высокими силами резания и в полной мере использовать мощность двигателя. Такие цветные материалы, как алюминий или латунь, требуют высокой скорости вращения шпинделя с низким крутящим моментом. В то время как стальные заготовки требуют низкой скорости шпинделя, но большого крутящего момента.
Обе эти возможности доступны на этом токарном станке. Станок сконструирован с использованием передовых технологий, прост в эксплуатации и сохраняет свою точность в течение длительного периода времени.
Токарное оборудование по металлу СК6150 оснащается программируемым логическим контроллером, который эффективно управляет приводами. Различные циклы обработки доступны на экране, благодаря понятному интерфейсу. Ввод требуемых данных для конкретной обрабатываемой детали облегчает оператору запуск станка без каких-либо знаний о программировании ЧПУ. Как только деталь была обработана с требуемой точностью, процесс может быть сохранен в программном формате.
| Модель | СК6150 |
| Расстояние между центрами (мм) | 1000 |
| Эффективная длина обработки (мм) | 1000 |
| Максимальный диаметр обработки над станиной (мм) | 500 |
| Максимальный диаметр обработки над суппортом (мм) | 280 |
| Максимальны вес обрабатываемой заготовки (кг) | 400 |
| Шероховатость обработанной поверхности (мкм) | Ra 1,6 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Габаритные размеры станка (в упаковке) (мм) | 2830 х 1720 х 1990 |
| Вес станка (в упаковке) (кг) | 2632 |

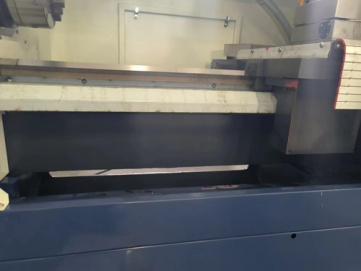

| Тип и материал станины | Прямая литая станина из чугуна (HT250) с направляющими скольжения |
| Ширина станины (мм) | 400 |

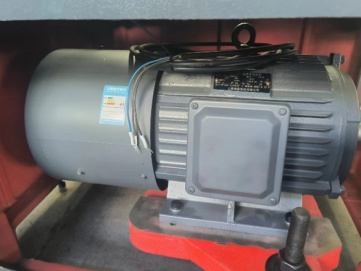

| Привод шпинделя (кВт/Н⋅м) | Асинхронный шаговый электродвигатель 7,5/30 (с подключением через ремень) |
| Скорость вращения шпинделя и способ регулирования (об/мин) | 50-1600 (с бесступенчатой регулировкой) |
| Конус и диаметр отверстия шпинделя (мм) | MT6, 82 |
| Высота центра шпинделя над станиной (мм) | 250 |
| Высота центра шпинделя над полом (мм) | 1100 |
| Ход по оси Z (мм) | 1000 мм |
| Скорость хода по оси Z (мм/мин) | 8000 |
| Привод оси Z (кВт/Н⋅м) | Серводвигатель 1,5/5,5 (с подключением к ШВП через муфту) |
| ШВП оси Z | 4008, класс точности C3 |
| Точность позиционирования по оси Z (мм) | 0,015 (стандарт GB/T25659.1-2010) |
| Точность повторного позиционирования по оси Z (мм) | 0,013 (стандарт GB/T25659.1-2010) |
| Ход по оси X (мм) | 300 |
| Скорость хода по оси X (мм/мин) | 5000 |
| Привод оси X (кВт/Н⋅м) | Серводвигатель 1,5/5,5 (с подключением к ШВП через муфту) |
| ШВП оси X | 2005, класс точности C3 |
| Точность позиционирования по оси X (мм) | 0,015 (стандарт GB/T25659.1-2010) |
| Точность повторного позиционирования по оси X (мм) | 0.013 (стандарт GB/T25659.1-2010) |

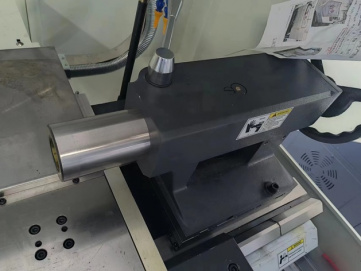

| Ход задней бабки (мм) | 750 |
| Привод задней бабки | Механический |
| Ход пиноли задней бабки (мм) | 140 |
| Привод пиноли задней бабки | Механический |
| Конус и диаметр пиноли задней бабки (мм) | MT5, 75 |
| Тип инструментальной головки | Электрическая 4-позиционная |
| Максимальное сечение хвостовика инструмента (мм) | 25 х 25 |
| Тип патрона | Механический 3-кулачковый самоцентрирующийся |
| Диаметр патрона (мм) | 250 |

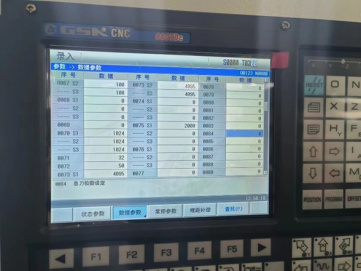

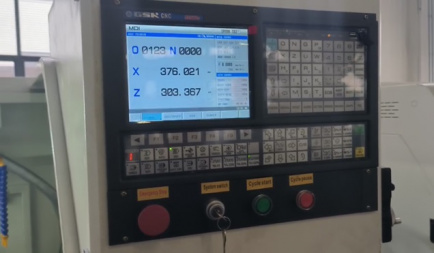

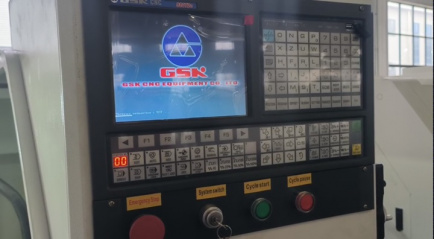

| Система ЧПУ | GSK 980 TDC (с русским языком) |
| Система удаления стружки | Поддон |

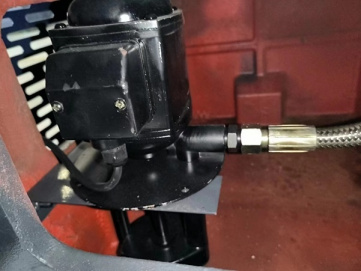

| Система подачи СОЖ | Автоматическая |
| Объем бака СОЖ (л) | 25 |
| Мощность системы подачи СОЖ (кВт) | 0,12 |
| Система смазки ШВП | Автоматическая |
| Объем бака смазки ШВП (л) | 2 |
| Мощность системы смазки ШВП (кВт) | 0,03 |
