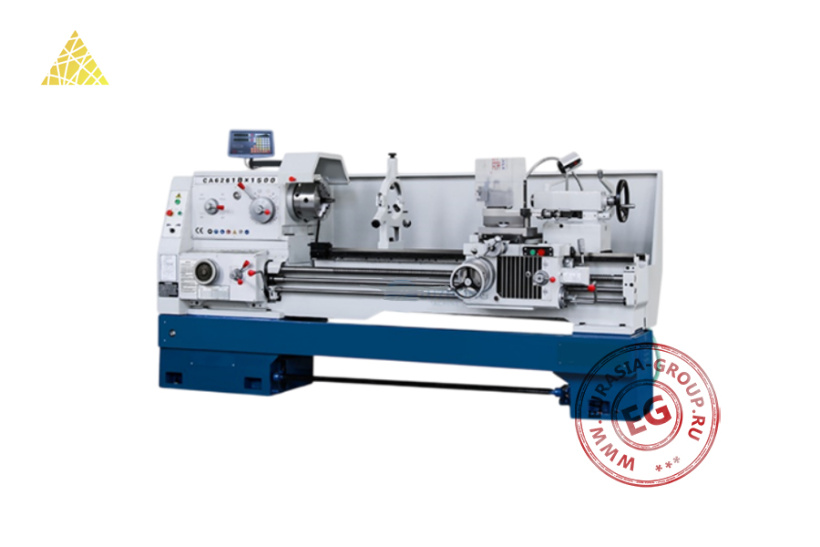

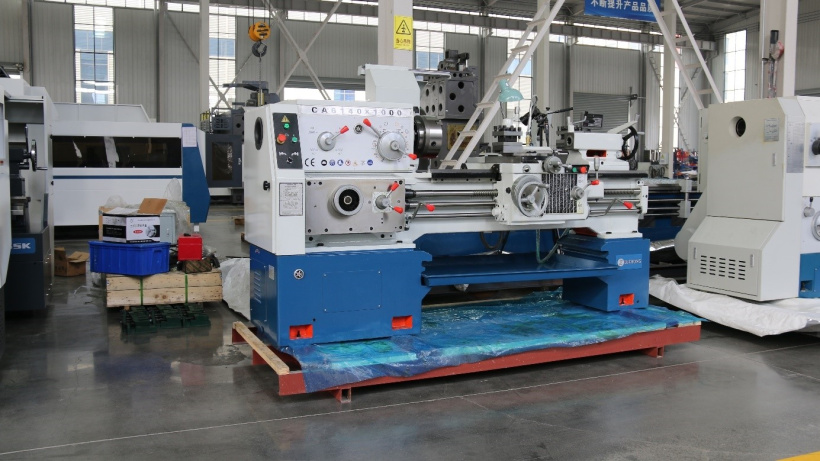

Горизонтальный токарный станок CA6140 представляет собой классический токарно-винторезный станок для точения деталей различной сложности. Конструкция станка базируется на прочной литой чугунной станине, обеспечивающей поглощение вибраций и сохранение геометрической точности при длительной эксплуатации.

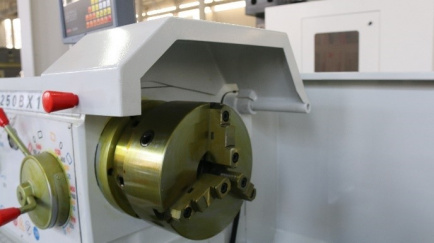

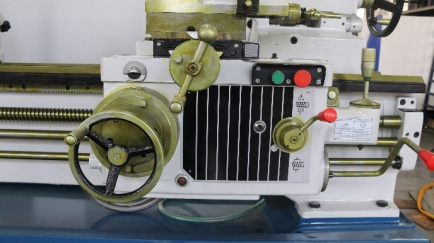

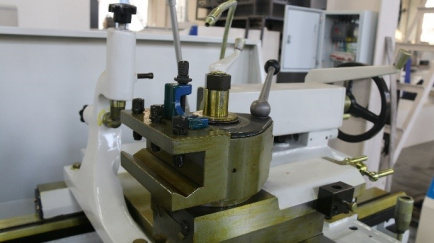

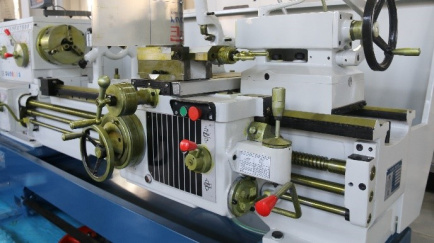

В левой части располагается шпиндельный узел с трехкулачковым патроном для зажима заготовок. Передняя бабка оснащена механизмом переключения. Цифровой дисплей, расположенный сверху, отображает координаты перемещения инструмента. Суппортная группа содержит продольные и поперечные направляющие для перемещения резцедержателя. Ручные маховики с градуированными шкалами обеспечивают точное позиционирование инструмента. Для удобства оператора предусмотрены рукоятки управления подачами и фиксаторы положения суппорта. В правой части станины располагается задняя бабка с пинолью, служащая для поддержки длинномерных заготовок при обработке. Её положение фиксируется на направляющих станины при помощи зажимного механизма.

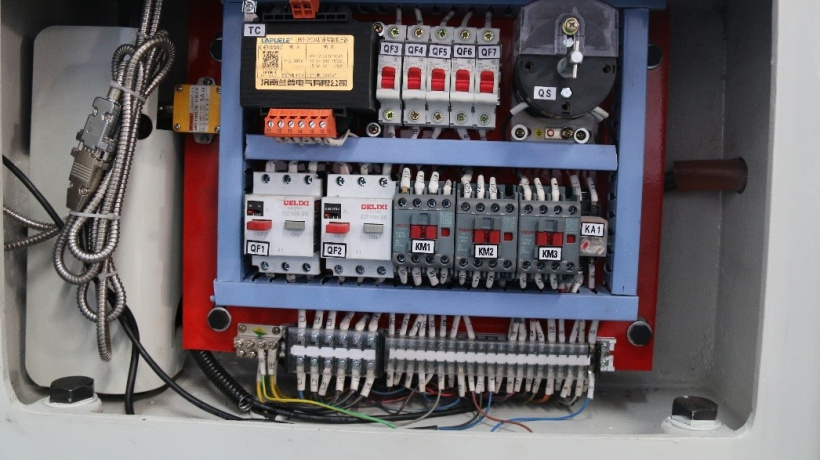

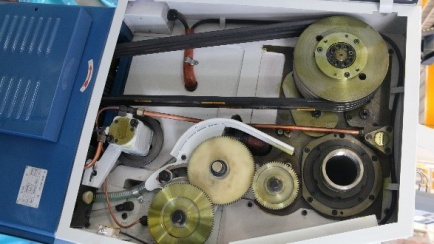

Система привода включает комплекс зубчатых колес и ременных передач, скрытых в корпусе станка. Конструкция шестерен оптимизирована для снижения шума и увеличения срока службы. Силовая передача осуществляется через клиноременную передачу от электродвигателя к коробке скоростей. Панель электрического управления содержит кнопки включения/выключения, аварийной остановки и переключатели режимов работы. Система охлаждения обеспечивает подачу СОЖ в зону резания.
| Модель | CA6140 |
| Расстояние между центрами (мм) | 1000 |
| Ширина станины (мм) | 400 |
| Диаметр обработки над станиной (мм) | 400 |
| Диаметр обработки над суппортом (мм) | 210 |
| Шаг нарезаемой метрической резьбы (мм) | 1-192 (44 шага) |
| Шаг нарезаемой дюймовой резьбы | 2-24 T.P.I. (21 шаг) |
| Шаг нарезаемой модульной резьбы | 0,25-48 M.P. (39 шагов), 1-96 D.P. (37 шагов) |
| Скорость подачи по оси X (мм/об) | 0,014-3,16 (64 шага) |
| Скорость подачи по оси Z (мм/об) | 0,028-6,33 (64 шага) |
| Скорость быстрого хода по оси X (мм/мин) | 2000 |
| Скорость быстрого хода по оси Z (мм/мин) | 4000 |
| Конус и диаметр отверстия шпинделя (мм) | MT6, 52 |
| Скорость вращения шпинделя (об/мин) | 10-1400 (24 передачи) |
| Мощность двигателя шпинделя (кВт) | 7,5 |
| Тип и диаметр патрона (мм) | 3-кулачковый механический, 200 |
| Тип инструментальной головки | 4-позиционная механическая |
| Размер хвостовика инструмента (мм) | 25 х 25 |
| Продольный ход инструментальной головки (мм) | 140 |
|
Поперечный ход инструментальной головки (мм) |
320 |
| Конус, диаметр отверстия и ход пиноли задней бабки (мм) | MT5, 75, 150 |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 2650 х 1150 х 1600 |
| Вес (кг) | 2100 |
