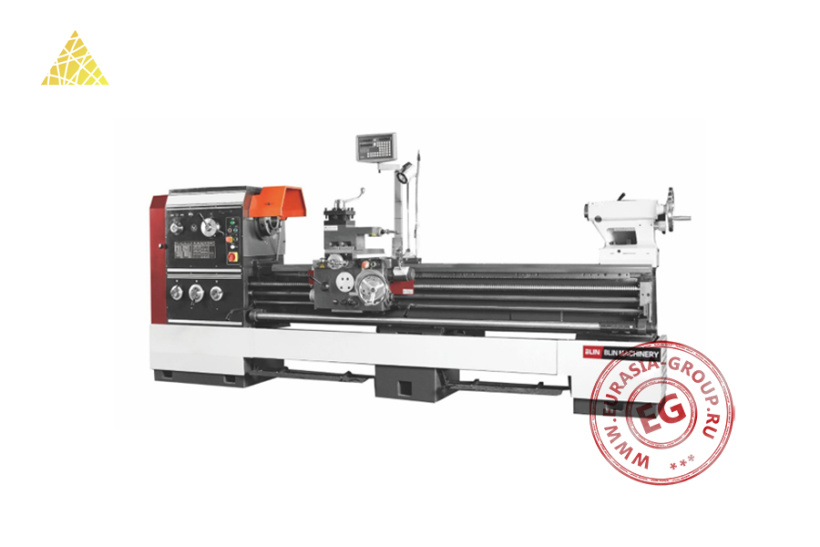

Горизонтальный токарный станок BL-HL-B50B (CS6150B) представляет собой универсальный токарно-винторезный станок для обработки металлических заготовок. Данная модель входит в линейку оборудования, включающую BL-HL-B50B (CS6150B) и BL-HL-B66B (CS6166B).
Станок характеризуется классической компоновкой с массивной станиной из высококачественного чугуна, обеспечивающей стабильность геометрических параметров и поглощение вибраций при обработке. Горизонтальная конфигурация оптимизирует рабочее пространство и упрощает загрузку-выгрузку деталей. В передней части располагается шпиндельный узел с регулировкой скорости вращения. Шпиндельная бабка оснащена механизмом переключения скоростей, обеспечивающим широкий диапазон режимов обработки. Центральная часть BL-HL-B50B (CS6150B) включает направляющие станины с суппортом и резцедержателем. Суппорт перемещается вдоль оси станка по закаленным направляющим, обеспечивая продольную подачу инструмента. Задняя бабка расположена на задней части станины и предназначена для поддержки длинномерных заготовок. Она оснащена пинолью с конусом Морзе для установки центров или инструмента.
Станок BL-HL-B50B (CS6150B) оборудован цифровым индикатором положения на отдельной стойке, отображающим текущие координаты суппорта и позволяющим контролировать точность обработки. Электрическая система управления содержит кнопки включения/выключения основных механизмов и аварийной остановки. Система охлаждения подает СОЖ в зону резания, увеличивая стойкость инструмента.
| Модель | BL-HL-B50B (CS6250B) | |||
| Ширина станины (мм) | 390 | |||
| Расстояние между центрами (мм) | 1000 | 1500 | 2000 | 3000 |
| Эффективная длина обработки (мм) | 950 | 1450 | 1950 | 2950 |
| Диаметр обработки над станиной (мм) | 500 | |||
| Диаметр обработки над суппортом (мм) | 300 | |||
| Шаг нарезаемой метрической резьбы (мм) | 0,5-224 (48 шагов) | |||
| Шаг нарезаемой дюймовой резьбы | 72-1/8 T.P.I. (46 шагов), 56-1/4 D.P(45 шагов) | |||
| Шаг нарезаемой модульной резьбы | 0,5-112 M.P (42 шага) | |||
| Основная скорость подачи по оси X (мм/об) | 0,027-1,07 (65 шагов) | |||
| Пониженная скорость подачи по оси X (мм/об) | 0,012-0.26 (13 шагов) | |||
| Повышенная скорость подачи по оси X (мм/об) | 1,21-2,73 (15 шагов) | |||
| Основная скорость подачи по оси Z (мм/об) | 0,063-2,52 (65 шагов) | |||
| Пониженная скорость подачи по оси Z (мм/об) | 0,028-0,056 (13 шагов) | |||
| Повышенная скорость подачи по оси Z (мм/об) | 2,86-6,43 (15 шагов) | |||
| Максимальный крутящий момент при подаче (Н⋅м) | 3500 | |||
| Скорость быстрого хода по оси X (мм/мин) | 1900/2300 | |||
| Скорость быстрого хода по оси Z (мм/мин) | 4500/5400 | |||
| Конус и диаметр отверстия шпинделя (мм) | MT6, 82 | |||
| Скорость вращения шпинделя (об/мин) | 9-1600 (24 передачи) | |||
| Максимальный крутящий момент шпинделя (Н⋅м) | 1400 | |||
| Мощность двигателя шпинделя (кВт) | 7,5 | |||
| Тип и диаметр патрона (мм) | Механический 3-кулачковый, 250, механический 4-кулачковый, 400 | |||
| Тип инструментальной головки | Механическая 4-позиционная | |||
| Размер хвостовика инструмента (мм) | 25 х 25 | |||
| Продольный ход инструментальной головки (мм) | 145 | |||
| Поперечный ход инструментальной головки (мм) | 320 | |||
| Угол поворота инструментальной головки | ±90° | |||
| Конус, диаметр отверстия и ход пиноли задней бабки (мм) | MT5, 75, 150 | |||
| Параметры электропитания (В/Гц) | 380/50 | |||
| Габаритные размеры (длина) (мм) | 2630 | 3130 | 3630 | 4630 |
| Габаритные размеры (высота х ширина) (мм) | 975 х 1270 | |||
| Вес (кг) | 2100 | 2300 | 2500 | 2900 |
