Щековые дробилки: Назначение. Конструкция. Технология. Преимущество.

Российская земля богата минеральными и горными породами, поэтому горнодобывающая промышленность хорошо развита в нашей стране. Более того, она является одной из ведущих отраслей минерально-сырьевой индустрии в мире. Добывают породу буровзрывным, буроклиновым и удароклиновым способами и далее перерабатывают её с помощью различного целевого оборудования. Одним из них выступает группа щековых дробилок. Без них горняки не обходятся с середины 19 века. Благодаря прогрессивной механизации за прошедшие годы: увеличилась скорость переработки породы и сократилось число людей, занятых ручным трудом.

Назначение щековых дробилок

Щековая дробилка – это промышленный измельчитель. Предназначен для переработки кусков природной или каменной породы, размером 160 – 20 см, в более мелкую фракцию 3 – 5 см (например, гранит; базальт; кварцит; песчаник; известняк и других).

В область применения щековых дробилок входят такие отрасли промышленности, как:

1. Рудодобывающая.
2. Горнодобывающая.
3. Мусороперерабатывающая.

Переработка отходов указана не случайно. Многие мусороперерабатывающие и строительные компании сейчас активно используют бой кирпича и бетона, получившегося после сноса каменных зданий, – для изготовления вторичного щебеня. Первые продают его дорожникам или градостроителям. Вторые тоже используют бой кирпича и бетона после рекуперации для строительных нужд: но уже не покупая его, а дробя на месте, экономя издержки на сметах.

Конструкция щековой дробилки

Строение щековых дробилок с простым движением щеки (например, серии PE и PEX) состоит из таких деталей, как:

1. Основание (рама установки).
2. Эксцентриковый вал.
3. Загрузочный бункер
4. Шатун.
5. Щёки.
6. Винт регулировки размера фракции.
7. Приёмный бункер для щебня.

Ещё существуют машины со сложным движением щеки с отношением длины приёмного отверстия к его ширине (например, серии PEW).

Принцип действия простой щековой дробилки

Вопреки многообразию моделей щековых дробилок, все они работают по схожей технологии. Она разработана более 100 лет назад и за это время практически не изменилась. Поменялось только качество современного оборудования и его характеристики.

Пошаговый принцип работы современной щековой дробилки выглядит так:

1. Сверху в бункер подаётся порода, это могут быть валуны размером 20 – 160 см.
2. Под весом тяжести камни проваливаются в щековую клиновидную камеру.
3. В камере работают 2 стальных щеки: подвижная и неподвижная.
4. Под действием сжатия щёк порода крошится в щебень 1-5 см.
5. Получаемая щебёнка высыпается на ленту транспортёра.

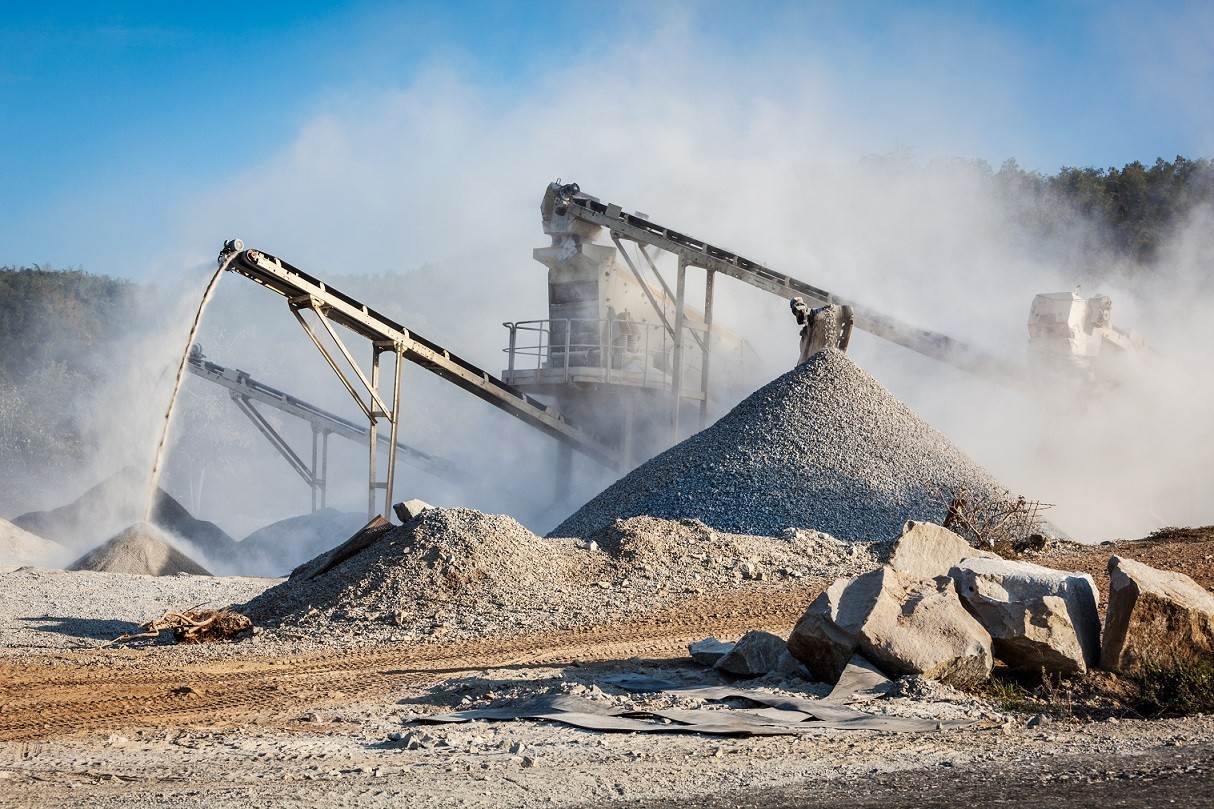

Далее измельчённый камень поступает по транспортёру на площадку хранения, где из него вырастают горы щебня. Здесь готовая продукция хранится до отгрузки покупателю.

Требования к щековым дробилкам

Межгосударственный стандарт предъявляет щековым дробилкам ряд требований.

Согласно этому нормативу, конструкция перерабатывающей машины должна обеспечивать:

1. Работу от собственного привода.
2. Круглосуточный режим дробления с паузами для техобслуживания.
3. Защиту деталей от поломок при попадании недробимых объектов в камеру.
4. Защиту смазываемых поверхностей деталей от попадания гравия, песка и пыли.
5. Недопустимость выброса из камеры дробимой породы наружу во время работы.
6. Возможность подсоединения пылеотсасывающего оборудования в зоне загрузки/ выгрузки.
7. Безопасный доступ оператора к местам: крепления быстроизнашивающихся деталей, регулирования и смазки.

И ещё, конструкция каждой щековой дробилки должна быть максимально унифицированной. То есть предусматривать возможность встраивания её в комплекс автоматической линии. Поэтому они все так похожи.

Преимущества щековых дробилок

Дробилки с щековым устройством имеют ряд неоспоримых достоинств, таких как:

1. Простая надёжная конструкция.
2. Высокая износостойкость деталей.
3. Низкие эксплуатационные расходы.
4. Доступность обслуживания своими силами.
5. Отсутствие требований к погодным условиям.
6. Простая регулировка и настройка фракционного выхода.
7. Быстрая подготовка к эксплуатации после транспортировки на новое место.

Единственный недостаток щековых дробилок в переизбытке лещадного щебня (игловидного, плоского). Такая форма камня увеличивает расхода цемента при строительстве того же фундамента. И ещё о недостатках: щековые дробилки бесполезны для пластика и дерева. (Эти материалы перерабатываются шредерами).

Обзор моделей

Станкостроители предлагают горнодобывающей отрасли различные щековые дробилки с уникальными техническими характеристиками: с разыми параметрами производительности; мощные и слабые; большие и малые. Благодаря такому развёрнутому ассортименту, владелец компании гарантированно подберёт для своей организации ту машину, которая максимально эффективно выполнит плановый объём переработки. Например, одному предприятию требуется мощная дробилка для круглосуточного производства щебня, а другому – небольшая установка для дробления кварцита на нужды дизайнерской мастерской. Для наглядного примера сделаем обзор 5-и щековых дробилок, с кратким описанием и основными характеристиками.

Лабораторная дробилка EGQ-001

Лабораторная щековая дробилка для измельчения опытных образцов породы. Применяется для проведения геологоразведочных работ, а также используется дизайнерскими /художественными мастерскими. Отличается безопасностью, долговечностью и простотой эксплуатации.

• Размер загрузочного окна: 60 х 100 мм;
• Производительность: 0,2 – 0,5 т/ч;
• Мощность: 1,5 кВт; Фракция на выходе: 0-5;
• Габаритные размеры: 700х360х520 мм;
• Вес: 125 кг.

Щёковая дробилка PE150x250

Простая щековая дробилка для переработки любых пород. Классифицируется, как промышленное оборудование начального уровня. Может быть размещена на горнодобывающем предприятии, в строительной организации, или мастерской дизайнера. Изготовлена из низкоуглеродистой стали. Щёки из стали 35Л, с футерованной рабочей поверхностью из высокомарганцевой стали 110Г13Л.
Проста в обслуживании и не требует эксплуатационных издержек, кроме плановых. В серию «РЕ» входит 12 моделей с разными характеристиками.

• Размер загрузочного окна: 150x250 мм;
• Максимальный размер фракции на входе: 125 мм;
• Диапазон регулирования разгрузочного окна: 10-40 мм;
• Производительность: 1 – 3 т/час;
• Мощность: 5.5 кВт;
• Габаритные размеры: 720x660x850 мм.

Щёковая дробилка РЕ1500x1800

Самая крупная щековая дробилка из серии «РЕ». Предназначена для эксплуатации на горнодобывающем предприятии. Способна переработать в щебень любую породу. Изготовлена из низкоуглеродистой стали. Щёки из стали 35Л, с футерованной рабочей поверхностью из высокомарганцевой стали 110Г13Л. Проста в обслуживании и не требует эксплуатационных издержек, кроме плановых.

• Размер загрузочного окна: 1500x1800 мм;
• Максимальный размер фракции на входе: 1200 мм;
• Диапазон регулирования разгрузочного окна:220-350 мм;
• Производительность: 500-1000 т/ч;
• Мощность: 280-350 кВт;
• Габаритные размеры: 5160x3660x4248 мм.

Мобильная щековая дробилка с бункером загрузки PE150x250

Мобильная щековая дробилка для переработки руды, породы и строительных отходов. В комплексе машины: станина; загрузочный бункер; электродвигатель; дробильная установка; транспортёр, ременная передача и пульт управления. Отличается высокой производительностью и низким энергопотреблением. Для транспортировки требуется кран-манипулятор.

• Размер загрузочного окна: 150x250 мм;
• Максимальный размер фракции на входе: 125 мм;
• Диапазон регулирования разгрузочного окна: 10-40 мм;
• Производительность: 1 – 3 т/час;
• Мощность: 5.5 кВт.

Мобильная щёковая дробилка PE250x400

Мобильная щековая дробилка для переработки породы и строительных отходов. Оснащена одноосным шасси, что делает её удобной для буксирования грузовиком к месту работы. Оборудована: дизельным двигателем; дробильной установкой; убирающимся загрузочным бункером; перерабатывающим грохотом и выдвижными опорами. Проста в эксплуатации и обслуживании.

• Размер загрузочного окна: 250x400 мм;
• Максимальный размер фракции на входе: 210 мм;
• Мощность: 48 кВт;
• Фракции на выходе: 20-40 / 25-60 / 40-70.

Представленные в таблице модели щековых дробилок изготавливаются в Китае и поставляются в Россию. Эти машины ничем не уступают европейским и американским камнеперерабатывающих установкам. За исключением цены. Стоимость новых дробилок из Поднебесной заметно дешевле даже б/у моделей США и ЕС на вторичных рынках.

Заключение

Щековые дробилки незаменимы в горнодобывающей и строительной отраслях. Потому что первичный и вторичный щебень востребован для возведения домов, дорог и различной инфраструктуры. Развёрнутый ассортимент оборудования из Китая позволит вам подобрать для своего производства дробилку с теми характеристиками, которые обеспечат машине эффективную переработку камня в запланированных объёмах.
