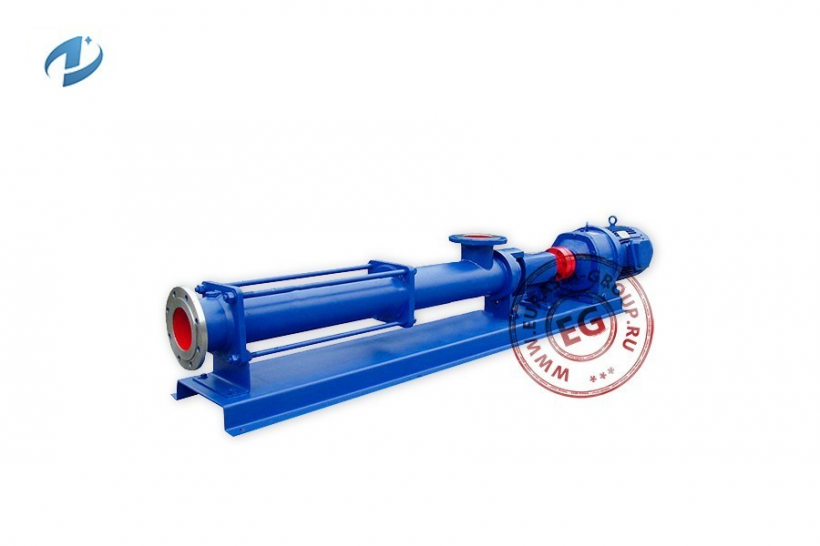

Винтовой насос G

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Винтовые насосы серии G разработаны для легкого перекачивания труднопроходимых жидкостей в различных отраслях промышленности или муниципальной сферы. Это может быть: канализация, промышленные сточные воды, нефть и газ, горнодобывающая промышленность, продукты питания и напитки, косметика, мыло, моющие средства, целлюлоза и бумага, краска, лак и чернила, и др. Конструкция позволяет транспортировать даже волокнистый материал.

Винтовой насос G – это конструкция, основанная на модульной концепции и состоящая из всасывающей, нагнетательной, рабочей части (ротора и статора), приводной части, узла уплотнения карданного шарнира и гнезда подшипника. Рабочая часть состоит из вращающегося эксцентрикового ротора и статора. Ротор и статор имеют по две точки контакта в каждом поперечном сечении. Эти точки соприкосновения проходят от двух уплотнительных линий вдоль рабочих частей ротора (или статора). Таким образом, при вращении ротора они входят в одну или несколько уплотнительных камер. Среда, поступающая в камеру уплотнения, плавно удаляется от конца всасывания к концу нагнетания вдоль камеры уплотнения. В течение всего процесса пульсации давления очень низкие, что не влияет на внутреннюю конструкцию перекачиваемой среды.

Одношнековый насос серии G доступен в вариантах с различными марками материала и уплотнением вала. В частности:

«мокрые» компоненты корпуса: чугун, литая нержавеющая сталь, сборная сталь, сборная нержавеющая сталь;
статор: нитрил, с высоким содержанием нитрила, EPDM, хлорсульфированный каучук, фторэластомер, AFLAS, HNBR;
ротор: инструментальная сталь, цементированная сталь, легированная сталь, нержавеющая сталь;
соединительная штанга и вал: легированная сталь или нержавеющая сталь;
покрытия поверхности ротора: керамические покрытия, карбид вольфрама, твердое хромирование;
защитные покрытия: резиновая футеровка или эпоксидные покрытия.

Рабочие параметры при фиксированной скорости

Модель	Производительность (м³/час)	Давление (мПа)	Частота вращения (об/мин)	Мощность двигателя (кВт)	Кавитационный запас (м)	Диаметр входного патрубка (мм)	Диаметр выходного патрубка (мм)	Диаметр твердых частиц (мм)	Диаметр мягких частиц (мм)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		32	25	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	14	0.6	720	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	22	0.6	720	11	5	125	100	6	60
G60-2		1.2		15
G70-1	38	0.6	720	11		150	125	8	70
G70-2		1.2		18.5
G85-1	56	0.6	630	15		150	150	10	80
G85-2		1.2		30
G105-1	100	0.6	500	30		200	200	15	110
G105-2		1.2		55
G135-1	150	0.6	400	45		250	250	20	150
G135-2		1.2		90

Параметры производительности в одноступенчатом режиме

Модель	Давление 0.3 мПа			Давление 0.6 мПа			Регулированные обароты
Модель	Частота вращения (об/мин)	Производительность (м³/час)	Мощность (кВт - ступень)	Частота вращения (об/мин)	Производительность (м³/час)	Мощность (кВт - ступень)	Частота вращения (об/мин)	Производительность (м³/час)	Мощность (кВт)
G20-1	960	0.96	0.75-6	960	0.8	0.75-6	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8	720	0.5	0.75-8
	510	0.4	0.55-4	510	0.3	0.75-4
G25-1	960	2.4	0.75-6	960	2	1.5-6	125～1250	0.1～3	1.5
	720	1.5	0.55-8	720	1.27	1.1-8
	510	1.08	0.55-4	510	0.9	1.1-4
G30-1	960	3.6	1.5-6	960	3	2.2-6	125～1250	0.2～4	2.2
	720	2.28	1.1-8	720	1.9	1.5-8
	510	1.63	1.1-4	510	1.35	1.5-4
G35-1	720	4.8	2.2-8	720	4.04	3-8	125～890	0.3～5	3
	510	3.36	1.5-4	510	2.8	2.2-4
	380	1.92	1.1-4	380	1.60	1.5-4
G40-1	510	6.8	2.2-4	510	5.6	3-4	125～890	0.3～10	4
	380	5.1	1.5-4	380	4	2.2-4
	252	2.65	1.1-6	252	2.2	1.5-6
G50-1	510	13.8	4-4	510	11.5	5.5-4	80～750	1～18	5.5
	380	10.2	4-4	380	7.5	5.5-4
	252	5.6	3-6	252	4.4	5.5-6
G60-1	510	20.8	7.5-4	510	16	11-4	63～630	1～20	11
	380	15.6	7.5-4	380	12	11-4
	252	7.8	5.5-6	252	6	7.5-6
G70-1	510	26	11-4	510	20	11-4	56～560	1～22	11
	380	17	7.5-4	380	13	11-4
	252	9.1	7.5-6	252	7	7.5-6
G85-1	380	32	11-4	380	25	15-4	37～370	2～24	15
	252	21	7.5-6	252	16	11-6
	189	11	5.5-8	189	8	11-8
G105-1	380	80	15-4	380	65	22-4	29～290	3～50	22
	252	44	15-6	252	34	22-6
	189	29	11-8	189	22	15-8
G135-1	380	132	37-4	380	120	45-4	18～180	3～56	45
	252	95	30-6	252	80	37-6
	189	65	18.5-6	189	53	30-8

Параметры производительности в двухступенчатом режиме

Модель	Давление 0.8 мПа			Давление 1.2 мПа			Регулированные обароты
Модель	Частота вращения (об/мин)	Производительность (м³/час)	Мощность (кВт - ступень)	Частота вращения (об/мин)	Производительность (м³/час)	Мощность (кВт - ступень)	Частота вращения (об/мин)	Производительность (м³/час)	Мощность (кВт - ступень)
G20-2	960	0.96	1.5-6	960	0.8	1.5-6	125～1250	0.1～1.5	1.5
	720	0.8	1.1-8	720	0.5	1.5-8
	510	0.4	1.1-4	510	0.3	1.1-4
G25-2	960	2.4	1.5-6	960	2	2.2-6	125～1250	0.1～3	2.2
	720	1.5	1.1-8	720	1.27	1.5-8
	510	1.08	1.1-4	510	0.9	1.5-4
G30-2	960	3.6	3-6	960	3	3-6	125～1250	0.2～4	3
	720	2.28	1.5-8	720	1.9	2.2-8
	510	1.63	1.5-4	510	1.35	2.2-4
G35-2	720	4.8	3-8	720	4.04	4-8	125～890	0.3～5	4
	510	3.36	2.2-4	510	2.8	3-4
	380	1.92	1.5-4	380	1.60	2.2-4
G40-2	510	6.8	4-4	510	5.6	5.5-4	125～890	0.3～10	5.5
	380	5.1	3-4	380	4	4-4
	252	2.65	2.2-6	252	2.2	3-6
G50-2	510	13.8	5.5	510	11.5	7.5-4	80～750	1～18	7.5
	380	10.2	4-4	380	7.5	5.5-4
	252	5.6	3-6	252	4.4	5.5-6
G60-2	510	20.8	15-4	510	16	15-4	63～630	1～20	15
	380	15.6	11-4	380	12	15
	252	7.8	7.5-6	252	6	11-6
G70-2	510	26	15-4	510	20	18.5-4	56～560	1～22	18.5
	380	17	11-4	380	13	15-4
	252	9.1	11-6	252	7	11-6
G85-2	380	32	18.5-4	380	25	22-4	37～370	2～24	22
	252	21	15-6	252	16	18.5-6
	189	11	15-8	189	8	15-8
G105-2	380	80	30-4	380	65	37-4	29～290	3～50	37
	252	44	30-6	252	34	30-6
	189	29	22-8	189	22	22-8
G135-2	380	132	55-4	380	120	75-4	18～180	3～56	75
	252	95	55-6	252	80	75-6
	189	65	37-8	189	53	45-8

Параметры одно и двухступенчатых насосов для перекачки водоугольного шлама

Модель	Производительность (м³/час)	Давление (мПа)	Частота вращения (об/мин)	Мощность двигателя (кВт)	Модель двигателя
G30-2	～1	1.2	30～300	2.2	YCT160/4A
G35-2	～2	1.2	30～300	2.2	YCT160/4A
G40-2	～3	1.2	30～280	3	YCT160/4A
G50-1	～4.5	0.6	28～280	4	YCT180/4A
G50-2	～4.5	1.2	28～280	5.5	YCT200/4A
G60-1	～6.5	0.6	25～250	5.5	YCT200/4A
G60-2	～6.5	1.2	25～250	7.5	YCT200/4B
G70-1	～8	0.6	25～250	7.5	YCT200/4B
G85-1	～12.5	0.6	18～180	11	YCT225/4A
G105-1	～20	0.6	14～140	15	YCT225/4B
G135-1	～35	0.6	10～100	22	YCT250/4B
