Линия SJSZ-65/132 представляет собой интегрированный комплекс для непрерывного изготовления поливинилхлоридных труб методом экструзии. Оборудование применяется в производстве труб для систем водоснабжения, канализации, электротехнических кабель-каналов, дренажных систем и технологических трубопроводов. Линия обеспечивает выпуск изделий с заданными параметрами, удовлетворяя требования строительных норм.

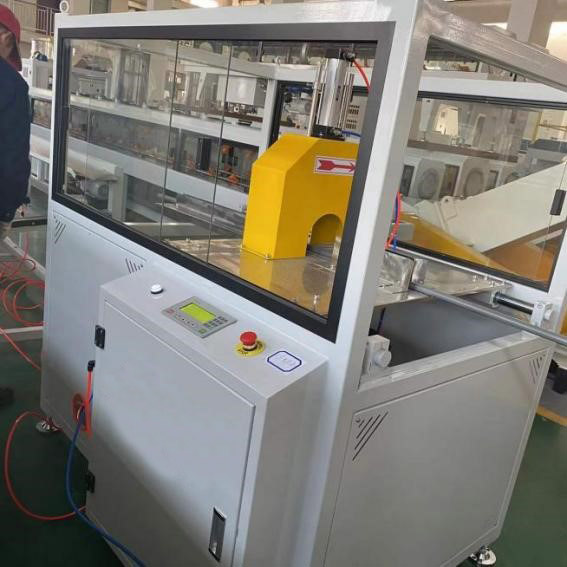

Процесс начинается со шнековой питательной машины, автоматически дозирующей ПВХ-композицию в загрузочную зону экструдера. Двухшнековый экструдер осуществляет пластикацию материала, где встречно вращающиеся шнеки обеспечивают интенсивное перемешивание и гомогенизацию расплава при контролируемой температуре. Гомогенный расплав под давлением продавливается через формующую головку, создающую трубную заготовку. Сформованная труба поступает в калибровочно-охладительный узел с вакуумными калибраторами, фиксирующими внешний диаметр и геометрию. Система водяного охлаждения стабилизирует структуру материала. Двухчелюстная машина для перетяжки непрерывно протягивает трубу через модули с постоянной скоростью, синхронизированной с экструдером. После охлаждения машина для резки с подъемным ножом выполняет точное разделение на мерные отрезки без деформации торцов.
Двухшнековая конструкция гарантирует превосходную гомогенизацию ПВХ-композиции для получения изделий с однородными характеристиками по всей длине. Автоматизированная система дозирования поддерживает стабильность процесса. Прецизионная калибровка с вакуумным формованием гарантирует соблюдение допусков на диаметр. Эффективная система охлаждения ускоряет производственный цикл.
| Форма конструкции | Шнековая |
| Материал | Нержавеющая сталь |
| Мощность двигателя (кВт) | 2,2 |
| Модель | SJSZ-65/132 |
| Диаметр шнека (мм) | 65/132 |
| Скорость вращения шнека (об/мин) | 0-36 |
| Высота центра (мм) | 1000 |
| Режим регулирования скорости | Частотное преобразование регулирование скорости |
| Конструкция цилиндра | Ствол щелевого питателя, 4 зоны нагрева с литым алюминиевым нагревательным кольцом |
| Мощность нагрева цилиндра (кВт) | 22 |
| Охлаждение цилиндра | Воздушное |
| Мощность вентиляторов охлаждения (кВт) | 0,25 х 3 |
| Структура трансмиссии | Горизонтальный редуктор скорости, распределительная коробка |
| Шнек | Zhoushan Jinteng |
| Материал шнека, ствола | 38CrMoAlA (азотирование обработки HV ≥700-940) |
| Распределительная коробка с редуктором | Jiangyin |
| Двигатель | Suzhou Ubeli |
| Контактор | Schneider |
| Частотный преобразователь | Jiale |
| Измеритель контроля температуры | Omron |
| Мощность приводного двигателя (кВт) | 37 |
| Максимальный диаметр труб (мм) | 125 |
| Скорость протяжки (м/мин) | 0,5-4,5 |
| Максимальное тяговое усилие (H) | 2000 |
| Эффективная тяговая длина пути (мм) | 1500 |
| Высота центра (мм) | 1000 |
| Режим управления скоростью | Регулировка скорости с частотным преобразованием |
| Двигатель | Changzhou |
| Инвертор | Jiale |
| Мощность главного двигателя (кВт) | 1,5 x 2 |
| Диаметр резки (мм) | 125 |
| Диаметр пильного диска (мм) | 480 |
| Рабочая скорость изделия (м/мин) | <10 |
| Высота центра (мм) | 1000 |
| Пневматические компоненты | 2-позиционный 5-ходовой электромагнитный клапан |
| Режим зажима и режим подачи режущего инструмента | Пневматический, подъемный механизм |
| Порядок работы | Связь с главной машиной |
| Двигатели | Changzhou |
| Пильные диски | Shanghai |
| Мощность двигателя для резки (кВт) | 2,2 |

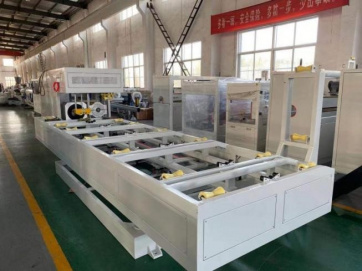

| Модель | SGK |
| Диаметр расширенной трубы (мм) | 125 |
| Длина трубы (м) | 4-6 |
| Производительность за один проход (шт.) | 1 |
| Количество нагревательных печей (шт.) | 1 |
| Давление двигателя масляного насоса (МПа) | 12 |
| Длина кронштейна (м) | 5 |
| Форма развальцовки | U-образная прямая |
| Нагрев трубы | Нержавеющий электрический нагреватель с вращением |
| Охлаждение после расширения | Вентилятор |
| Транспортировка труб | Тяговые ролики с цилиндром |
| Управление | Автоматическое |
| Монтаж форм для развальцовки | U-образная форма с прямым горлом |
| Система ПЛК + сенсорный экран | Delta |
| Контактор | Schneider, Франция |
| Бесконтактные выключатели | Omron, Япония |
| Цилиндры и пневматические компоненты | Delixi |
| Оптические переключатели | Ottonix |
| Мощность двигателя масляного насоса (кВт) | 2,2 |
| Мощность печи (кВт) | 8 |
| Общая установленная мощность (кВт) | 15 |
