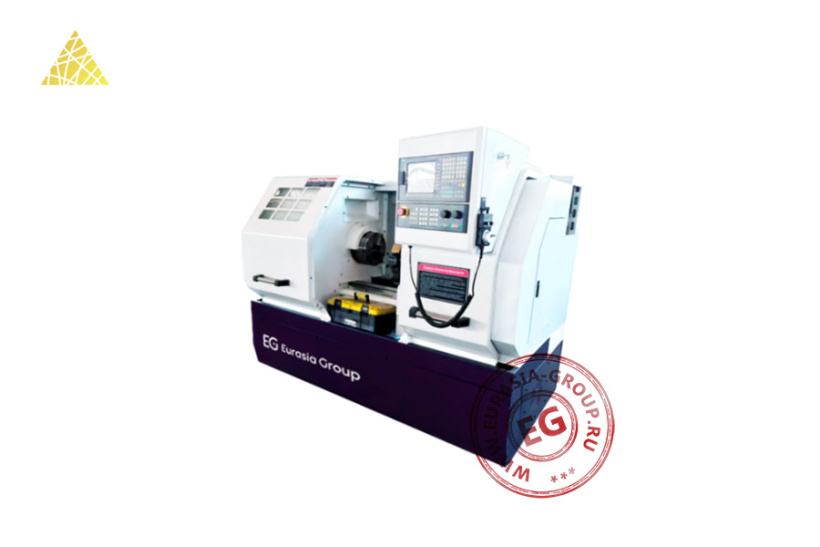

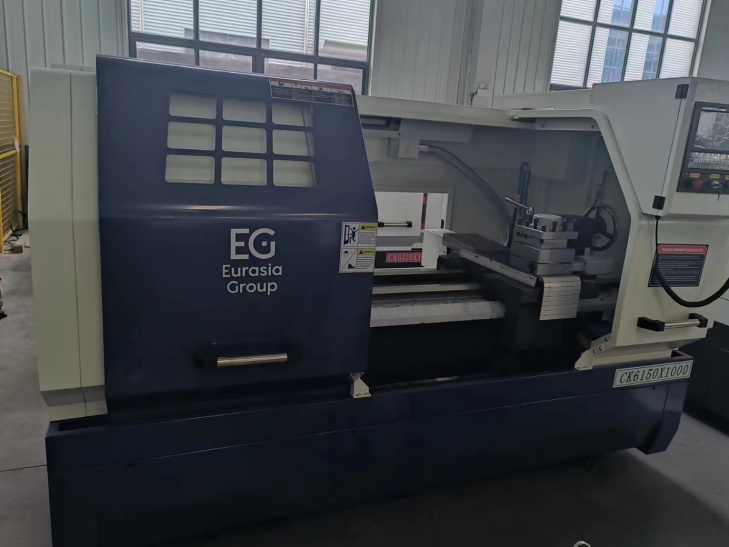

Универсальный горизонтальный токарный станок с ЧПУ CK6150 относится к категории металлообрабатывающего оборудования промышленного класса. Станок сконструирован на базе жесткой станины из высококачественного чугуна, обеспечивающей стабильность при высокоточных операциях.

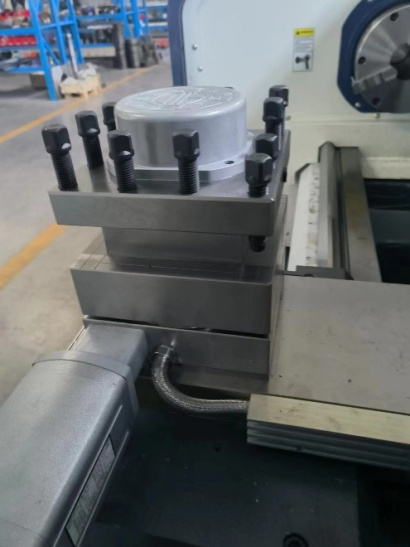

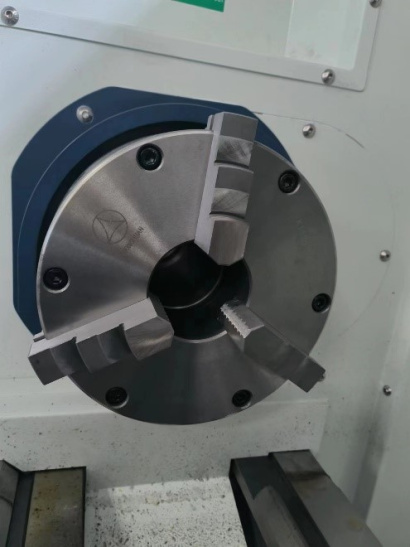

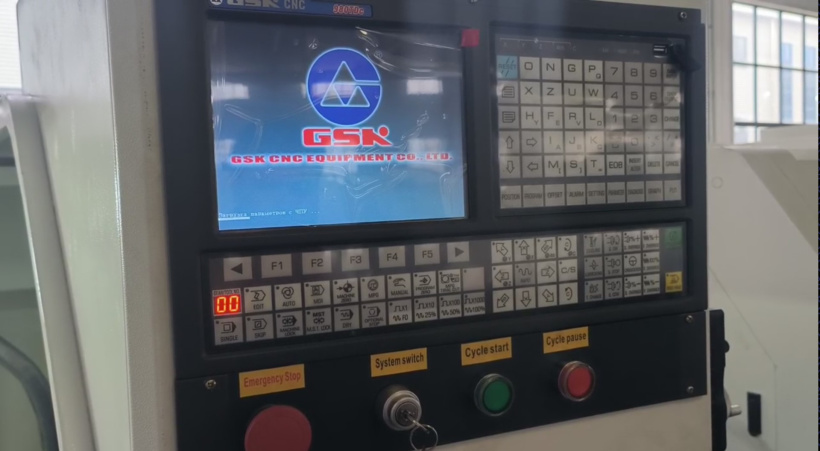

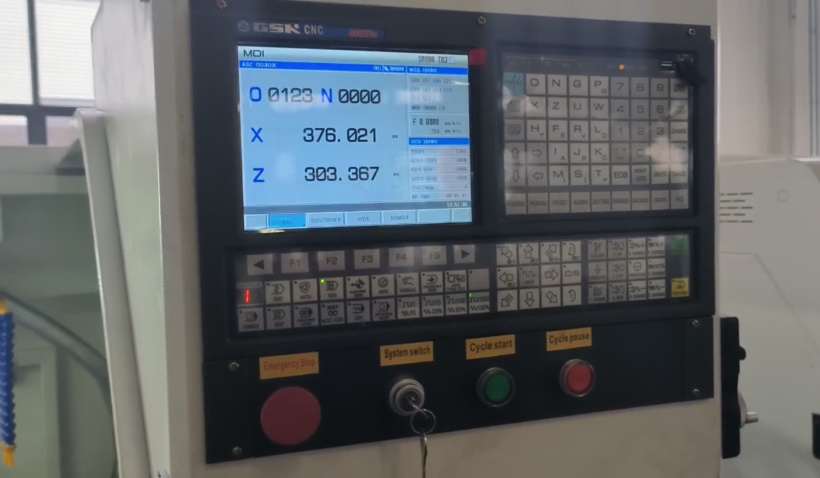

Станок оснащен современной системой ЧПУ с удобным интерфейсом для программирования и контроля параметров обработки. Контрольная панель включает цветной дисплей для отображения координат и параметров резания, функциональные кнопки для быстрого доступа к операциям. Главный элемент станка – шпиндельный узел с трехкулачковым самоцентрирующимся патроном, обеспечивающим надежную фиксацию заготовок различного диаметра. Привод шпинделя реализован через ременную передачу, что снижает вибрации при работе и увеличивает срок службы подшипниковых узлов. Суппорт станка перемещается по шлифованным линейным направляющим типа скольжения, гарантируя точность позиционирования по осям X и Z. Инструментальная головка станка обеспечивает быструю автоматическую смену режущего инструмента, повышая производительность обработки.

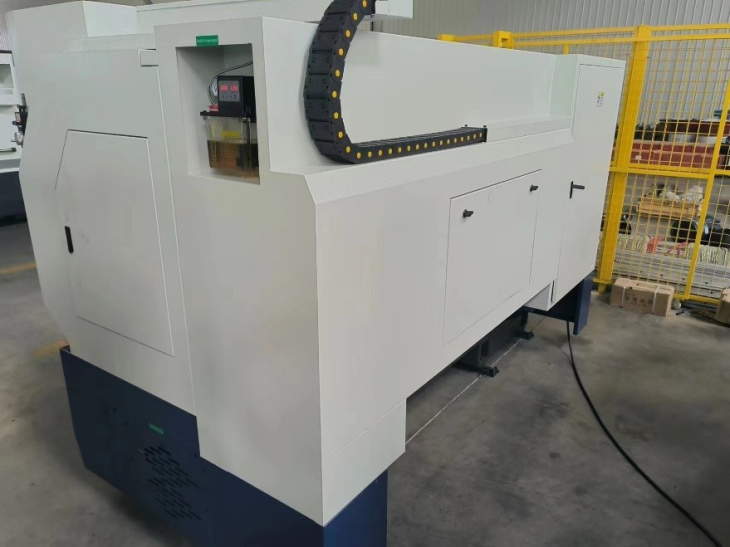

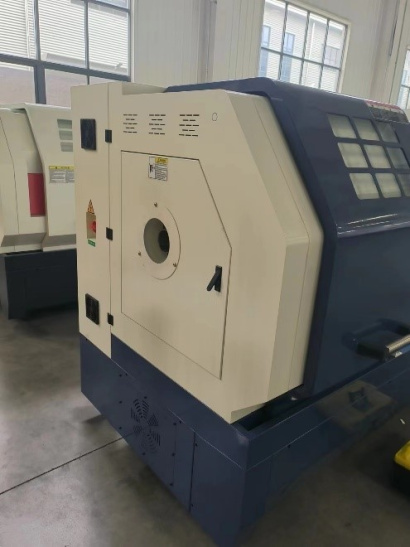

Станок спроектирован для выполнения широкого спектра токарных операций: обточки цилиндрических, конических и фасонных поверхностей, проточки канавок, нарезания резьбы и сверления. Точность обработки достигается благодаря жесткости конструкции и высокоточным шарико-винтовым передачам. Корпус станка имеет эргономичную конструкцию с полной защитой зоны обработки кабинетного типа и дверями для облегчения обслуживания. Модель отличается высокой энергоэффективностью благодаря оптимизированным приводам и системам охлаждения.
| Расстояние между центрами (мм) | 1000 |
| Эффективная длина обработки (мм) | 1000 |
| Максимальный диаметр обработки над станиной (мм) | 500 |
| Максимальный диаметр обработки над суппортом (мм) | 280 |
| Максимальный вес обрабатываемой заготовки (кг) | 400 |
| Шероховатость обработанной поверхности (мкм) | Ra 1,6 |
| Требование к электропитанию (В/Гц) | 380/50 |
| Габаритные размеры станка (в упаковке) (мм) | 2830 х 1720 х 1990 |
| Вес станка (в упаковке) (кг) | 2632 |

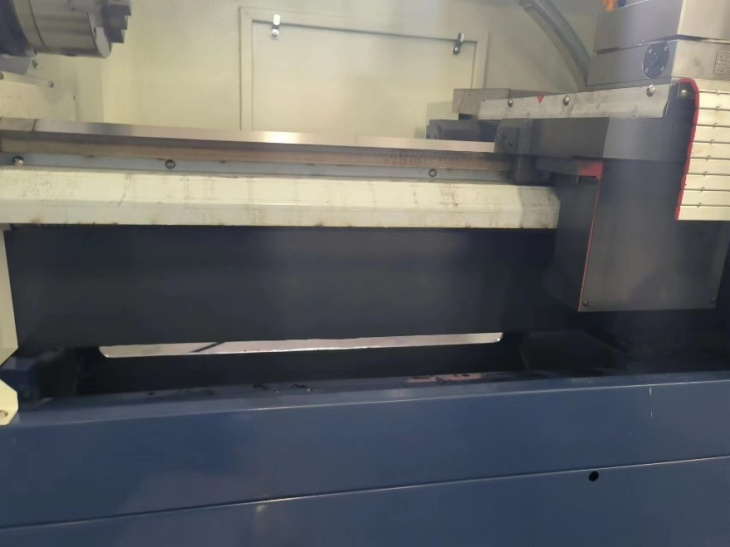

| Тип и материал станины | Прямая литая станина из чугуна (HT250) с направляющими скольжения |
| Ширина станины (мм) | 400 |

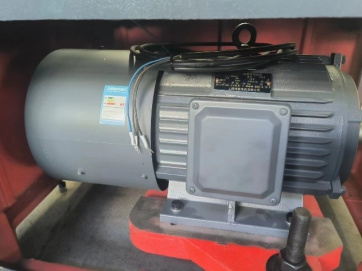

| Привод шпинделя (кВт/Н⋅м) | Асинхронный шаговый электродвигатель 7,5/30 с подключением через ремень |
| Скорость вращения шпинделя и способ регулирования (об/мин) | 50-1600 с бесступенчатой регулировкой |
| Конус и диаметр отверстия шпинделя (мм) | MT6, 82 |
| Высота центра шпинделя над станиной (мм) | 250 |
| Высота центра шпинделя над полом (мм) | 1100 |
| Ход по оси Z (мм) | 1000 |
| Скорость хода по оси Z (мм/мин) | 8000 |
| Привод оси Z (кВт/Нм) | Серводвигатель 1,5/5,5 с подключением к ШВП через муфту |
| ШВП оси Z | 4008, класс точности C3 |
| Точность позиционирования по оси Z (мм) | 0,015 (стандарт GB/T25659.1-2010) |
| Точность повторного позиционирования по оси Z (мм) | 0,013 (стандарт GB/T25659.1-2010) |
| Ход по оси X (мм) | 300 |
| Скорость хода по оси X (мм/мин) | 5000 |
| Привод оси X (кВт/Н⋅м) | Серводвигатель 1,5/5,5 с подключением к ШВП через муфту |
| ШВП оси X | 2005, класс точности C3 |
| Точность позиционирования по оси X (мм) | 0,015 (стандарт GB/T25659.1-2010) |
| Точность повторного позиционирования по оси X (мм) | 0,013 (стандарт GB/T25659.1-2010) |

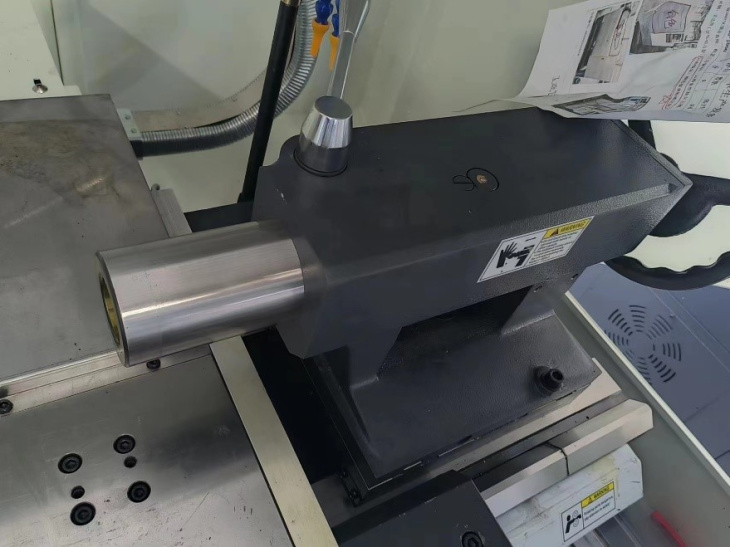

| Ход задней бабки (мм) | 750 |
| Привод задней бабки | Механический |
| Ход пиноли задней бабки (мм) | 140 |
| Привод пиноли задней бабки | Механический |
| Конус и диаметр пиноли задней бабки (мм) | MT5, 75 |
| Тип инструментальной головки | Электрическая 4-позиционная |
| Максимальное сечение хвостовика инструмента (мм) | 25 х 25 |
| Тип патрона | Механический 3-кулачковый самоцентрирующийся |
| Диаметр патрона (мм) | 250 |

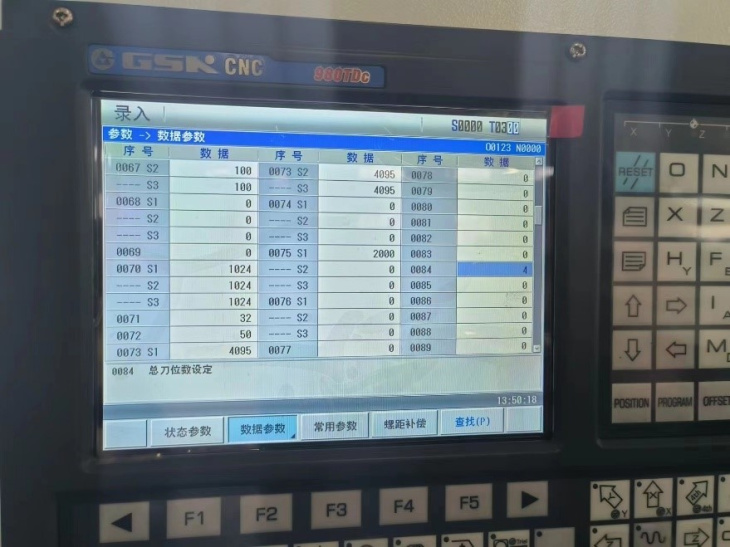

| Система ЧПУ | GSK 980 TDC (с русским языком) |
| Система удаления стружки | Поддон |

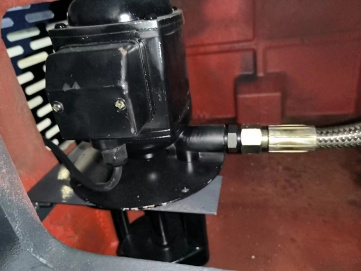

| Система подачи СОЖ | Автоматическая |
| Объем бака СОЖ | 25 |
| Мощность системы подачи СОЖ (кВт) | 0,12 |
| Система смазки ШВП | Автоматическая |
| Объем бака смазки ШВП (л) | 2 |
| Мощность системы смазки ШВП (кВт) | 0,03 |
