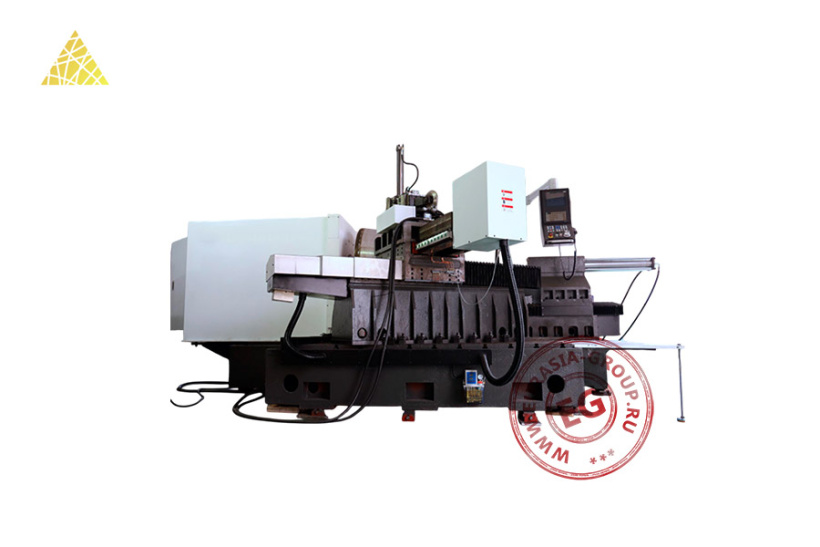

Станок WLH-DRS1250 предназначен для обработки металлических заготовок методом ротационной вытяжки. Этот процесс позволяет изменять форму плоской заготовки с помощью роликов и вращающейся оправки. Станок является незаменимым инструментом для производства деталей сложной формы, таких как конические, цилиндрические, полусферические и другие изделия с криволинейными образующими.

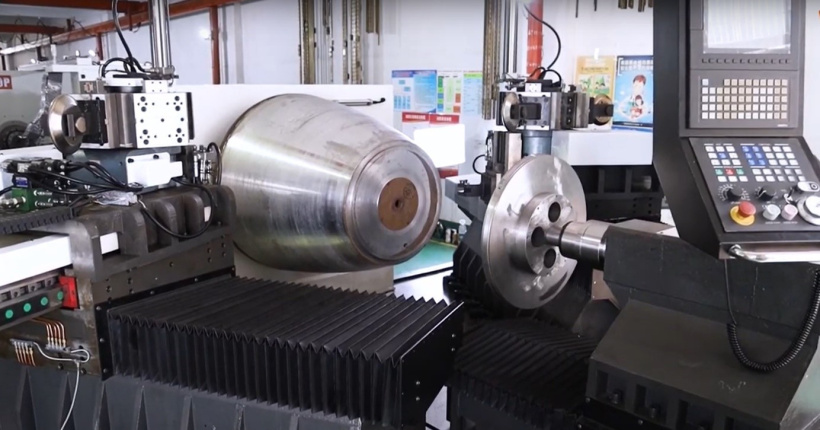

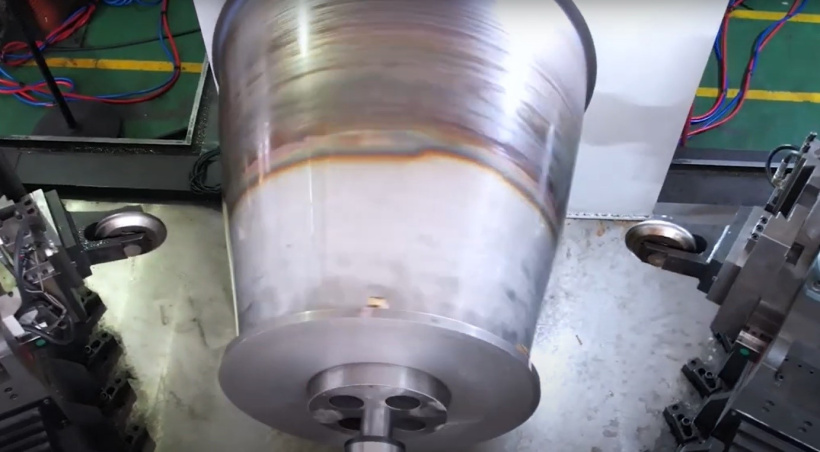

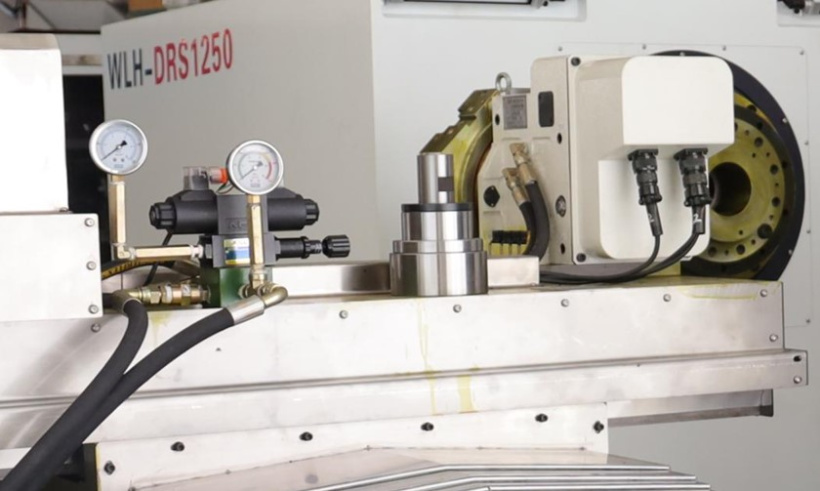

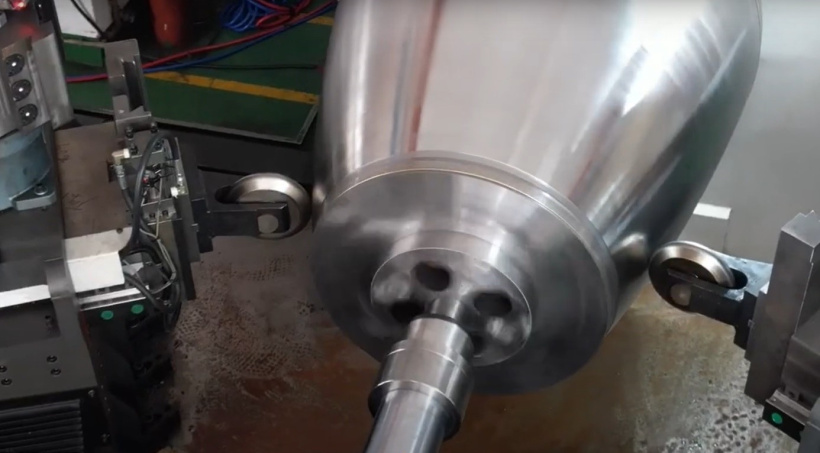

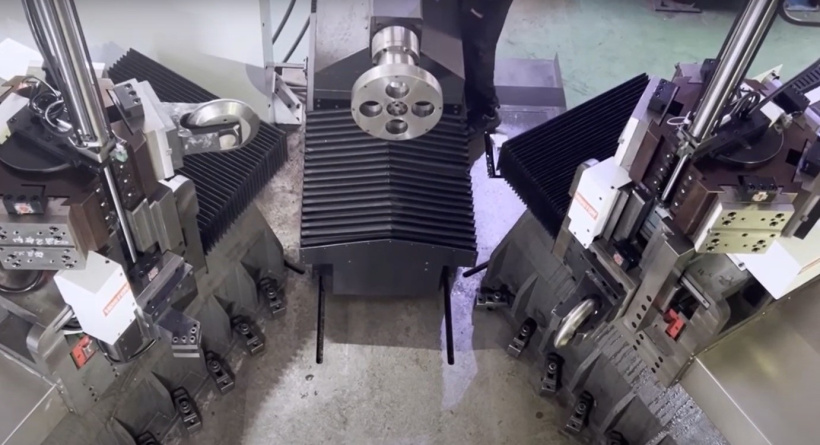

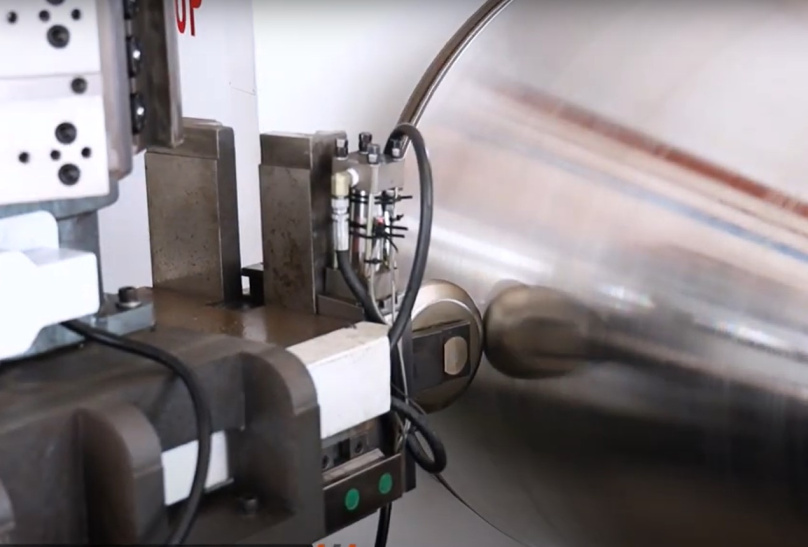

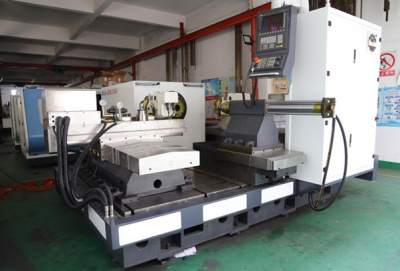

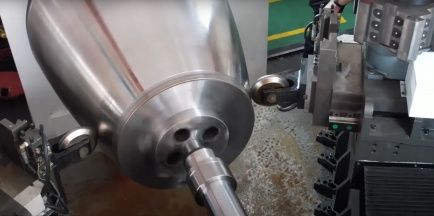

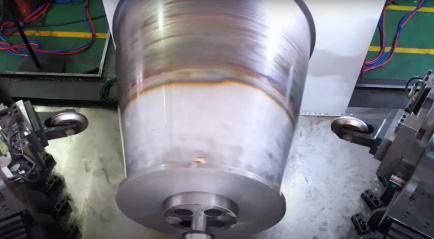

Станок WLH-DRS1250 имеет массивную станину и компоненты, изготовленные из высококачественных материалов. На шпиндельной бабке устанавливается оправка, которая определяет форму будущей детали. Задняя бабка используется для фиксации заготовки и обеспечения ее стабильности во время обработки. Суппорт оснащен двумя роликами, которые перемещаются по осям X и Z. Ролики давят на заготовку, придавая ей форму оправки. Станок управляется с помощью ЧПУ, которая позволяет точно контролировать все параметры обработки – скорость вращения шпинделя, движение роликов, усилие прижима и другие параметры. ЧПУ обеспечивает высокую точность позиционирования (0,015 мм) и позволяет выполнять сложные операции с минимальными отклонениями. Станок оснащен двумя 6-позиционными инструментальными головками, которые могут выполнять различные операции, такие как проецирование, закатка, профилирование, обрезка, отбортовка и прокатка.

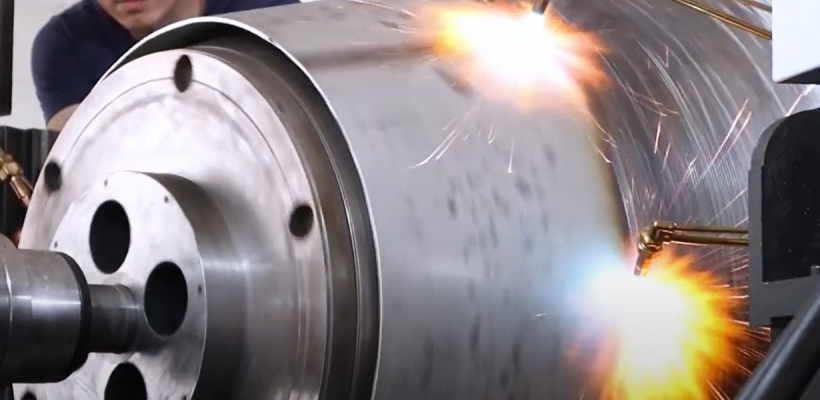

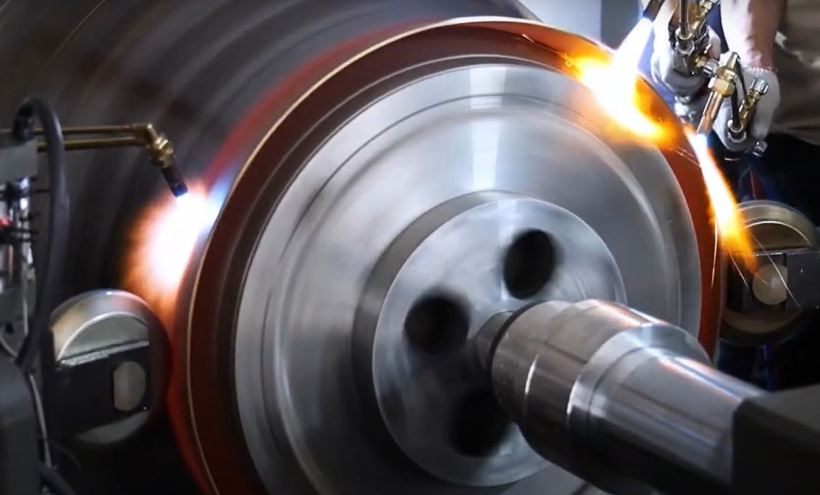

В зависимости от требований к конечному изделию, процесс ротационной вытяжки может быть горячим или холодным. Горячая вытяжка применяется для материалов с низкой пластичностью, таких как титан и нержавеющая сталь, так как нагрев улучшает их пластические свойства. Холодная вытяжка используется для алюминиевых сплавов, что позволяет избежать дополнительных затрат на нагрев и сократить время обработки.
| Модель | WLH-DRS1250 | |
| Максимальный диаметр обработки над станиной (мм) | 1250 | |
| Максимальный диаметр обработки над суппортом (мм) | 980 | |
| Максимальная длина обработки (мм) | 620 | |
| Толщина заготовки | Алюминий, медь (мм) | 0.5 – 12.0 |
| Углеродистая сталь (мм) | 0.5 – 8.0 | |
| Нержавеющая сталь (мм) | 0.5 – 6.0 | |
| Ход по оси X / Z (мм) | 680/1000 | |
| Скорость быстрого хода по оси X / Z ( мм/мин) | 10000/12000 | |
| Максимальный крутящий момент двигателя по оси X / Z (Hм) | 18/15 | |
| Максимальное усилие прижима по оси X / Z (кН) | 145/120 | |
| Тип направляющих по оси X / Z | Направляющие скольжения | |
| Дискретность подачи по оси X / Z (мм) | 0.001 | |
| Конус и диаметр отверстия шпинделя (мм) | 1:20, 85 | |
| Типоразмер фланцевого соединения шпинделя | А2-11 | |
| Скорость вращения шпинделя (об/мин) | 10 – 650 | |
| Мощность двигателя шпинделя (кВт) | 30 | |
| Ход задней бабки (мм) | 500 | |
| Максимальное усилие прижима задней бабки (кН) | 120 | |
| Ход пиноли задней бабки (мм) | 500 | |
| Тип инструментальной головки | 2 синхронно работающие, 6 позиционные | |
| Количество роликов | 1+1 | |
| Точность позиционирования (мм) | 0.015 | |
| Габаритные размеры (мм) | 4300×5000×2500 | |
| Вес (кг) | 28000 | |
