Станок для производства профлиста H-114 классифицируется, как стационарная габаритная электрогидравлическая металлообрабатывающая машина горизонтального типа непрерывно-поточной работы, которая комплектуется станцией программирования и другими высоконадежными узлами, и поэтому эффективно решает задачу выпуска очень качественного гофрированного несущего профилированного листа с полезной шириной 750 мм. Полученные листы повсеместно используются в процессе строительства для перекрытий, несъемной опалубки, ограждений, сборных конструкций и т.п.
Профилегибочная линия для профнастила Н-114 реализует процесс металлообработки, имеющий множество преимуществ по сравнению с другими технологиями. Такая прокатка подходит для широкого спектра металлов (особенно твердых) и более тонких профилей, что позволяет сэкономить на материалах. Роликовая гибка превосходит другие обработки с точки зрения увеличения объемов выработки, отличаясь высокой производительностью, скоростью и эффективностью, а также возможностью гибкой резки по мерным размерам: длина профиля легко регулируется во время резки. С помощью роликовой формовки легко осуществляется производство более длинных деталей, при этом линию можно адаптировать для изменения длины практически без переоснастки. Профилирование также позволяет добиться лучшей однородности деталей и меньшего количества визуальных следов от прокатного инструмента, что означает более высокое качество отделки. Профили из прокатного металла не требуют старения для обеспечения стабильности, что значительно сокращает время производства.
Машина для холодной гибки профнастила Н-114 способна обрабатывать рулонный листовой металл со скоростью 10-14 м/мин. Модель спроектирована таким образом, что в ее конструкцию можно без осложнений интегрировать различные дополнительные операции для расширения функциональных возможностей оборудования.
Комплектация линии

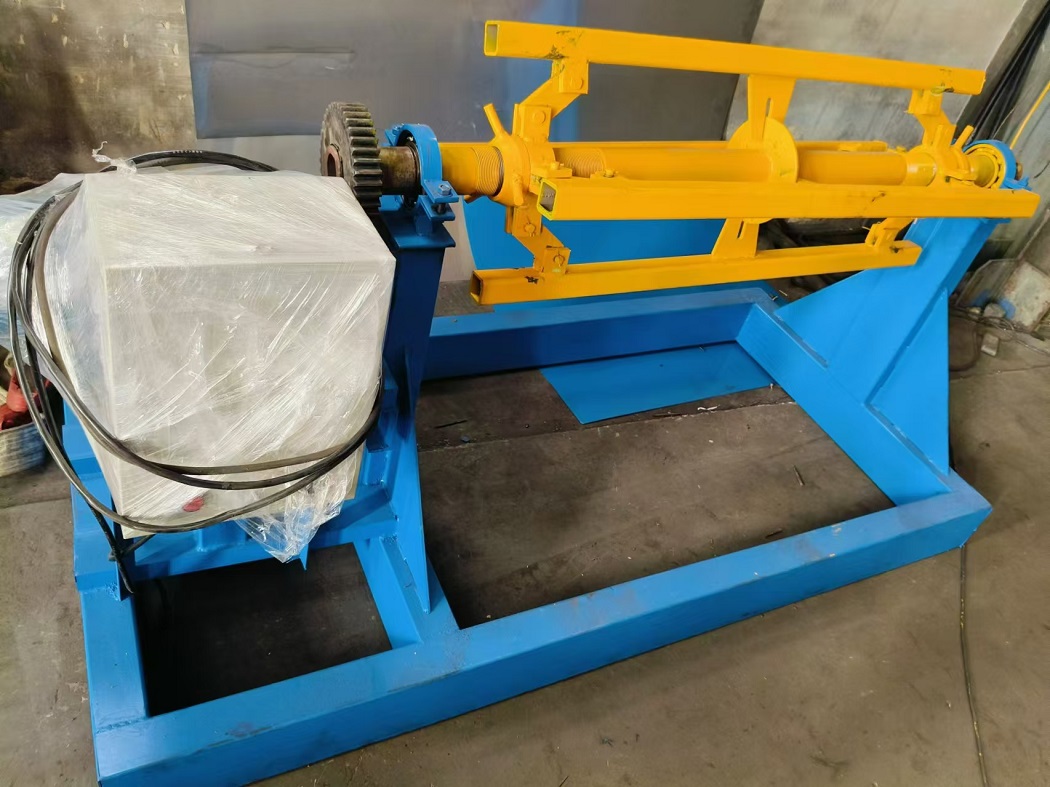

- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль

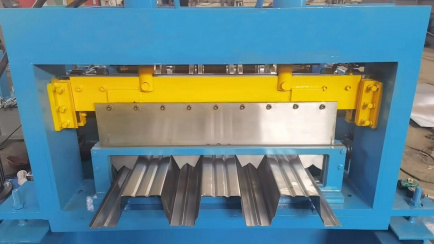

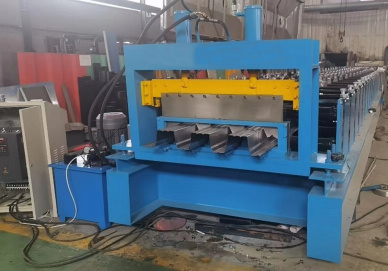

- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.

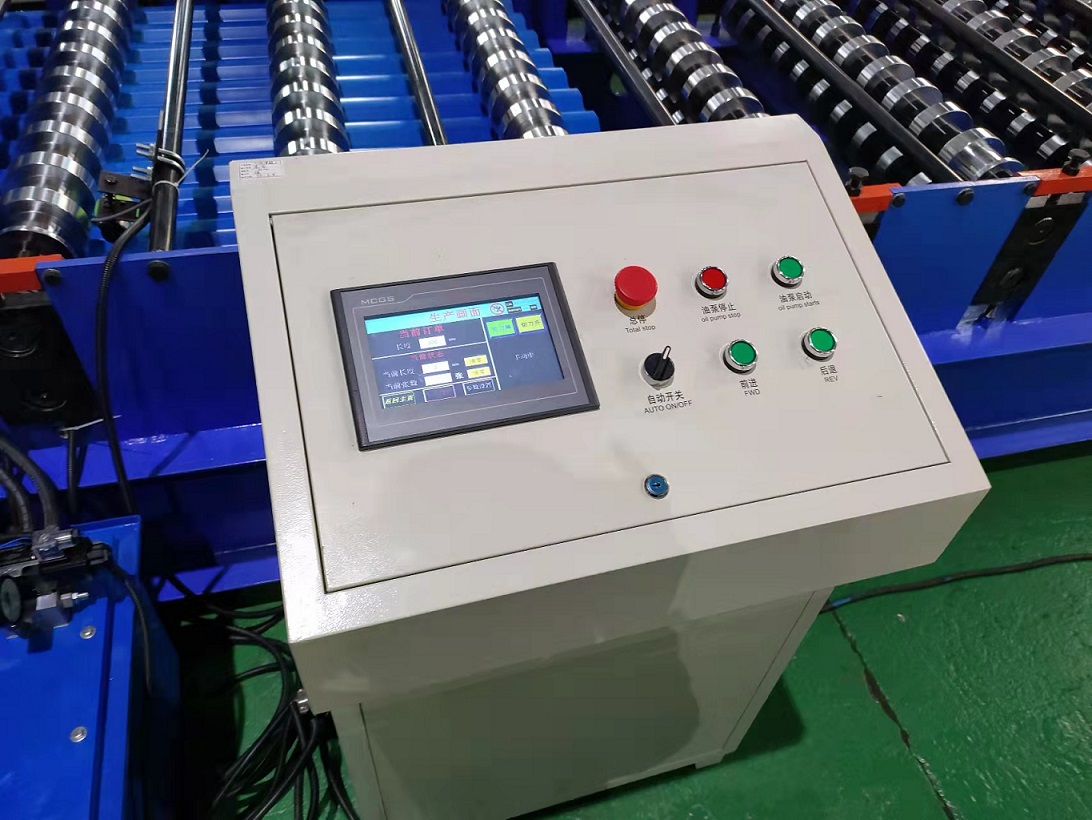

- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12м
- Автоматический пакетировщик 6 м, 9 м, 12м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т

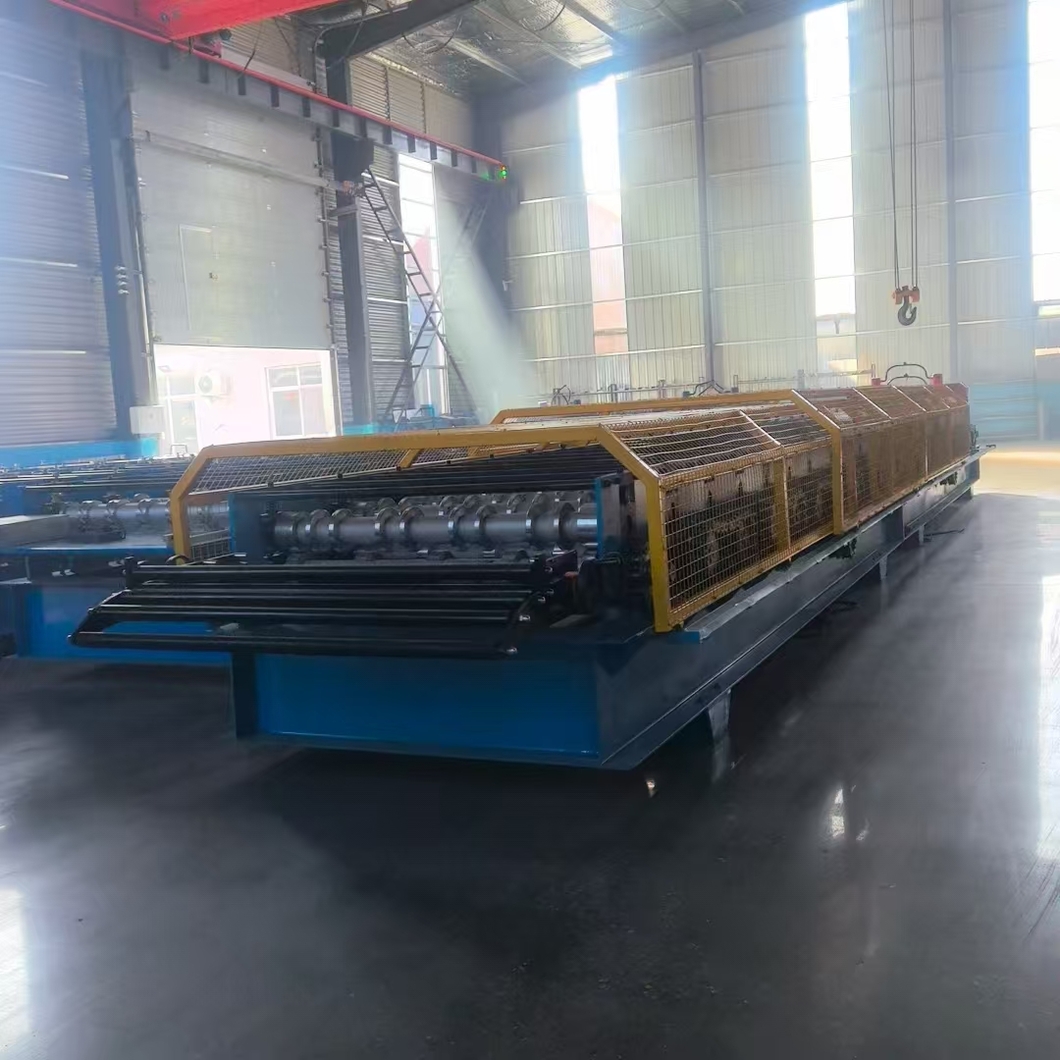

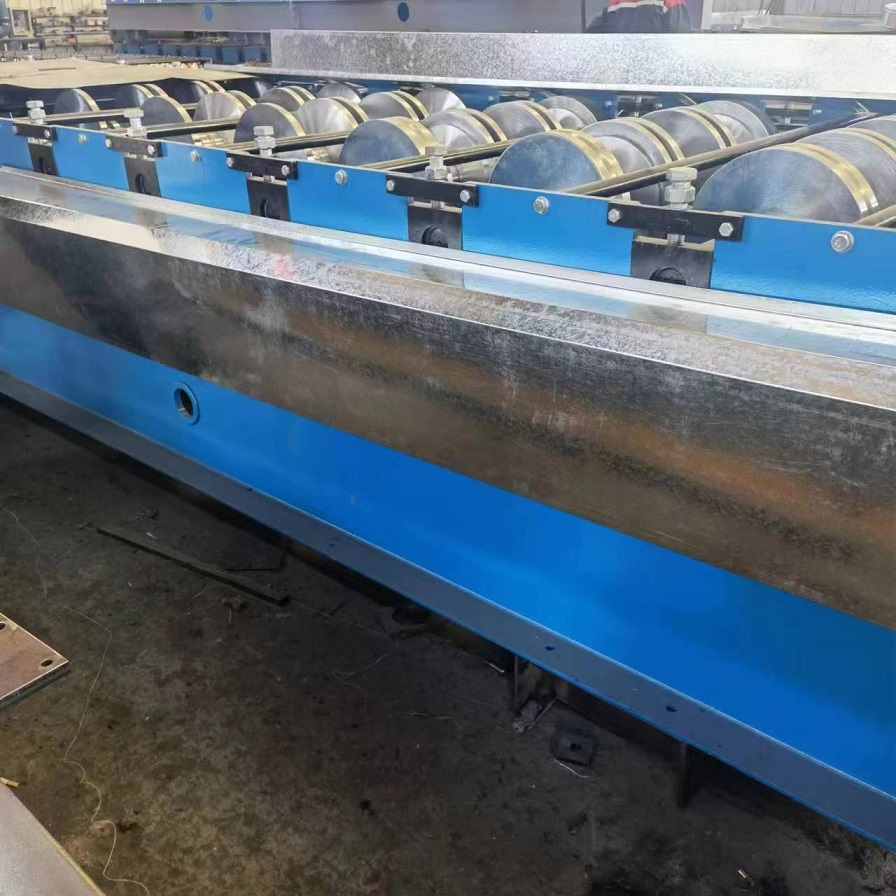

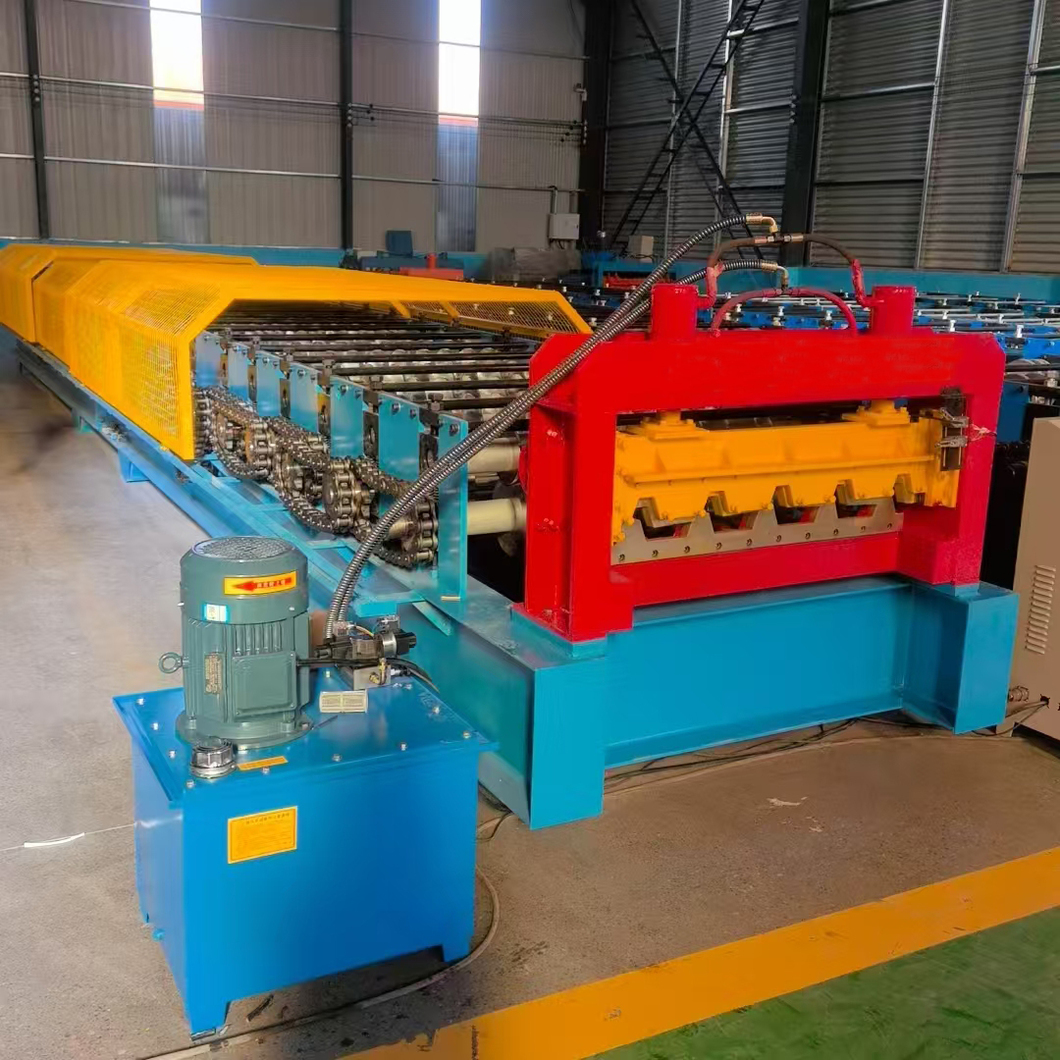

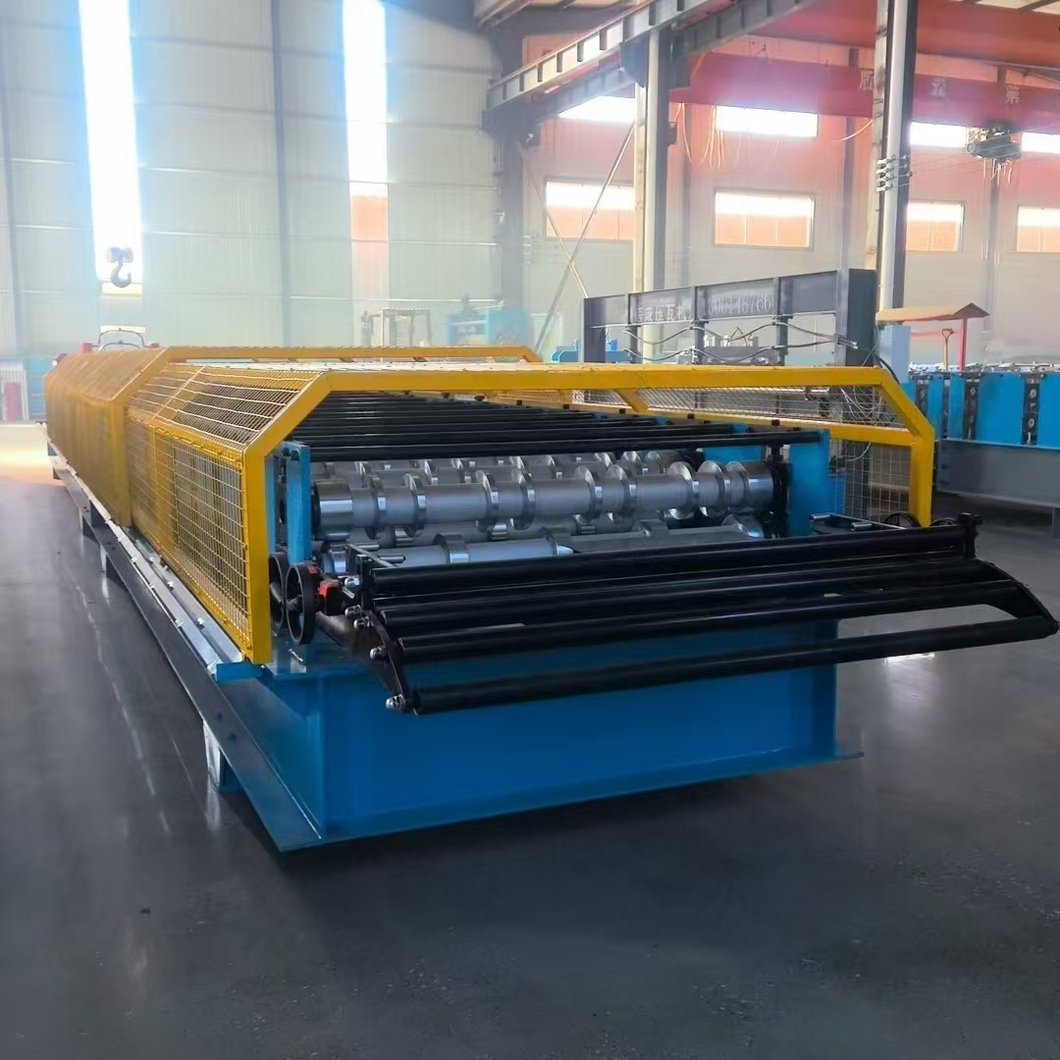

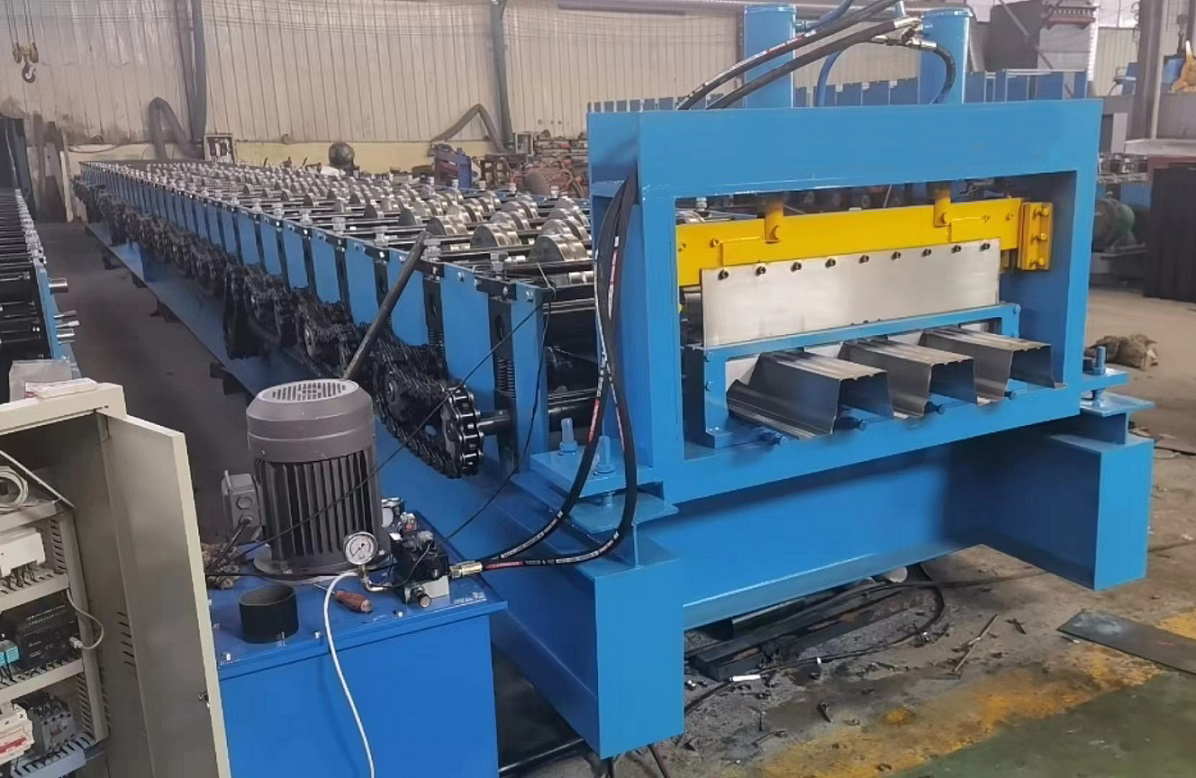

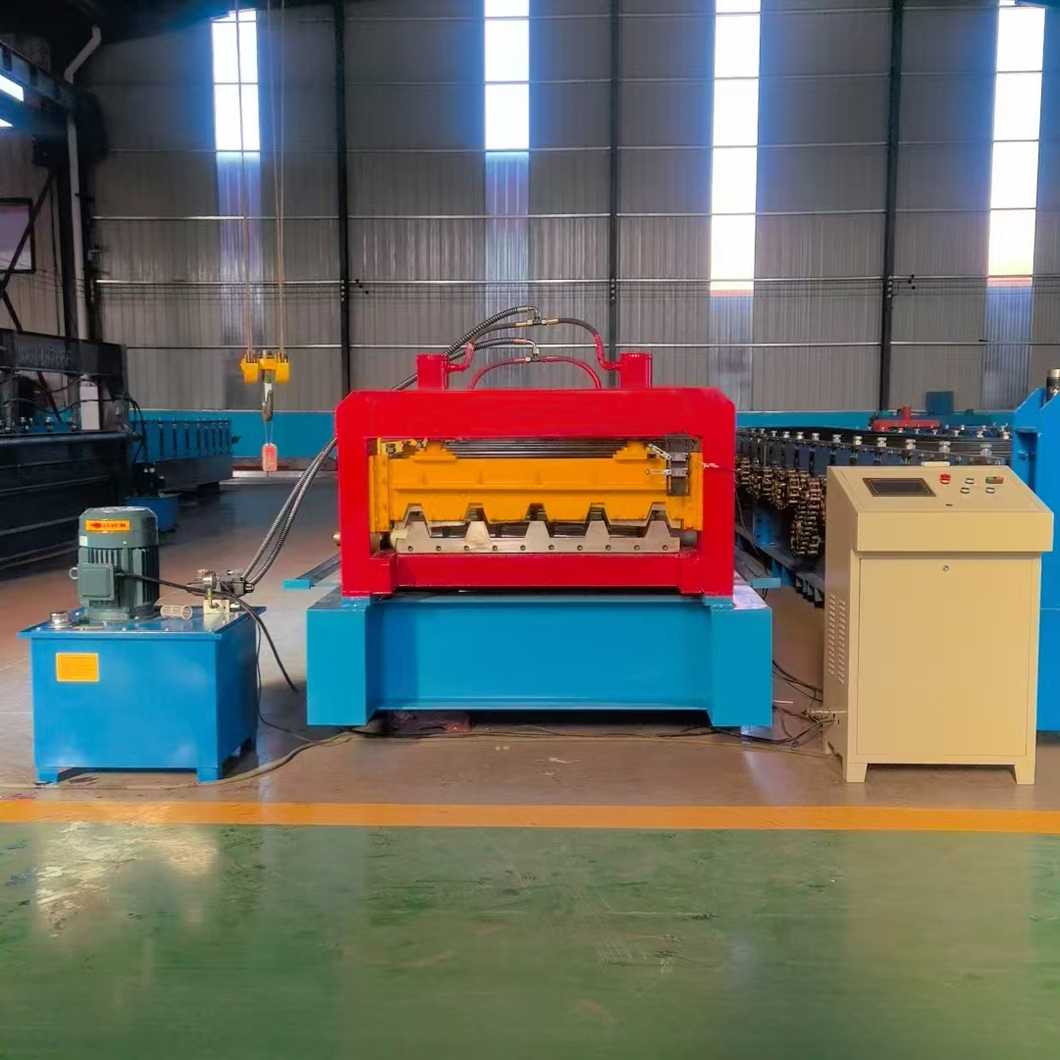

Фото оборудования в экспортной комплектации
Производимый профиль
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Диаметр валов (мм) | 80 (цельнометаллические) |
| Материал валов | Сталь #45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,8-1,0 |
| Производительность (м/мин) | 8-12 |
| Количество клетей (рядов) (шт.) | 30 |
| Мощность гидростанции (кВт) | 5,5 |
| Основной привод | 2 х 11 кВт (22 кВт) |
| Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства |
Автоматический с электроприводом |
| Автоматизированное управление линией |
Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Дополнительные выравнивающие ролики | В составе оборудования |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Габаритные размеры (мм) | 16 000 х 1500 х 1600 |
| Вес (кг) | 15 000 |
