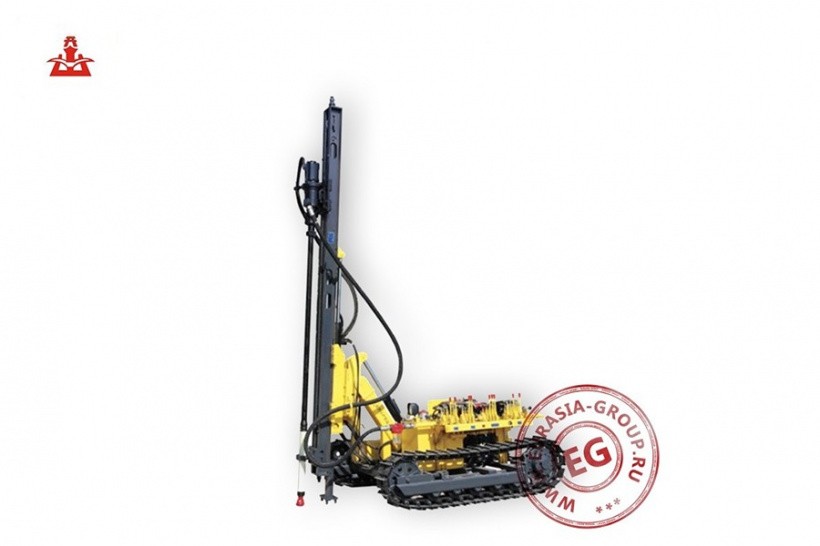

Буровая установка на гусеничном ходу KG910B
Буровая установка на гусеничном ходу KG910B является усовершенствованной модификацией буровой машины KY100. Изделие представляет собой универсальный мобильный агрегат для бурения скважин до 25м, который широко используется в строительстве водозаборных сооружений, для проведения взрывных работ, с целью геологических изысканий и т.п.
Буровая установка на гусеницах KG910B конструктивно состоит из следующих основных узлов и механизмов:
- Гусеничное шасси с высоким клиренсом позволяет преодолевать значительные углы подъёма и эффективно передвигаться по пересеченной местности.
- Рычаги управления и датчики показателей расположены над правой гусеницей, на боковой поверхности которой предусмотрена подножка для оператора.
- Гидравлическая станция предназначена для приведения в действие инструментов с помощью рабочей жидкости, оснащается 25 насосами.
- Пневмогидравлический привод YC2108.
- Рукав высокого давления обеспечивает надежную подачу рабочей жидкости, оснащается быстроразъёмными соединениями с защитой.
- Одностоечная плоскостная буровая мачта с одной опорой служит для вертикального перемещения буровых инструментов, обсадочных труб и т.п. Основное назначение – направляющая для вращателя. Для подъёма и укладки в походное положение используется гидроцилиндр.
- Вращатель предназначен для обеспечения вращения и принудительной подачи бурового снаряда. В качестве дополнительной функции, вращатель также может использоваться с целью извлечения обсадных труб или устранения аварийных ситуаций.
- Буровая коронка представляет собой рабочий инструмент, состоящий из корпуса, резцов и промывочных каналов. Элемент служит для отбора керна в процессе вращательного бурения.
- Буровое долото служит для ударного бурения.
- Цепной полиспаст служит для низкоскоростного силового вертикального перемещения каретки вращателя.
- Буровая штанга является единичным составным элементом для передачи крутящего момента инструменту, который непосредственно разрушает породу.
Самоходная буровая установка на гусеничном ходу KG910B, как правило, используется в связке с передвижным дизельным винтовым компрессором (LGCY 12/10, LGCY 10/10 или CVFY-13/7).
| KG910B | KY100 | Преимущества | |
| Тип привода | YC2108 | YC2100 | |
| Узлы ходовой части | Двигатель и редуктор | Поршневой двигатель(прямое соединение) | Меньший объем давления и долгий срок службы двигателя |
| Рабочее давление (МПа) | 11 | 14 - 16 | |
| Тип двигателя | Героторный двигатель | Двигатель | Увеличенный срок службы двигателя |
| Скорость вращения (об/мин) | 105 (дизельный двигатель – 1700) / 120 (дизельный двигатель – 2200) | 70 (дизельный двигатель – 1700) | улучшено на 50% |
| Гидравлическая система | 25 насосов, быстрое движение комплекса подъемных клапанов, новый делитель потока | 16 насосов | Улучшен поток |
| Скорость подачи (мм/с) | 390 | 280 | выше на 40% |
Технические характеристики
| Твердость породы | f = 6 - 20 |
| Диаметр буровой скважины (мм) | Æ 80 - 105 |
| Глубина экономичного бурения (м) | 25 |
| Давление (МПа) | 0,7 - 1,0 |
| Расход воздуха (м³/мин) | 9 - 13 |
| Скорость вращения (об/мин) | 0 - 120 |
| Вращающийся момент (Н/м) | 980 |
| Грузоподъемность (Н) | 15000 |
| Тип двигателя | Гидравлический цилиндр + цепь |
| Длина гусеничного трака (мм) | 2000 |
| Преодолеваемый подъем (°) | 30 |
| Дорожный просвет (мм) | 254 |
| Скорость движения (км/ч) | 0 - 2,0 |
| Угол запрокидывания аппарели (°) | вниз: 118,5; вверх: 23,5; всего: 142 |
| Угол бокового наклона аппарели (°) | влево: 36,5; вправо: 11,5; всего: 48 |
| Угол поворота стрелы (°) | -35 ~ +60 |
| Наращивание аппарели (мм) | 900 |
| Диаметр буровой штанги (мм) | Æ 60 х 2000 |
| Дизельный двигатель | YC2108 (33 кВт, 2200 об/мин) |
| Габаритные размеры (мм) | 4100 х 2030 х 2020 |
| Вес (кг) | 4000 |
| Диаметр буровой коронки (мм) | 90 |
| Буровая штанга(Æ х длина) (мм) | Æ 60 х 2000 |
| Буровое долото | 90 |
