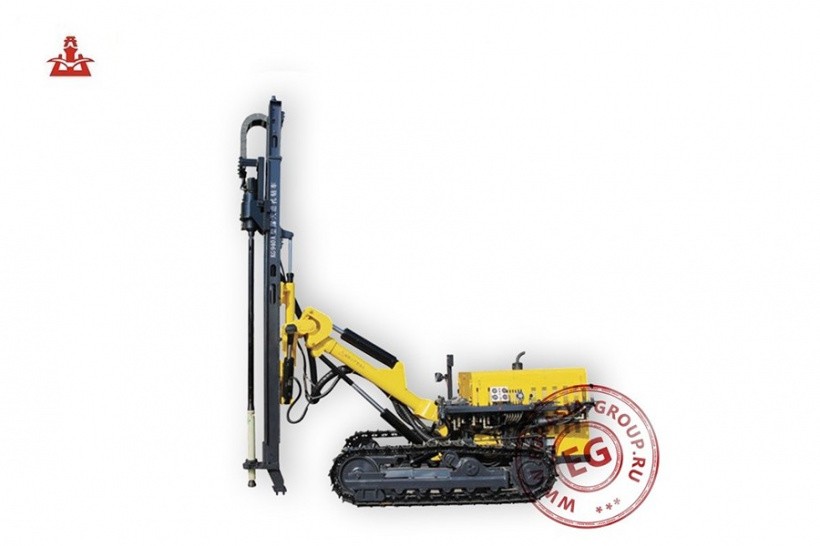

Буровая установка на гусеничном ходу KG940А является более мощным и усовершенствованным вариантом самоходной буровой установки KY140. Модернизация коснулась, в основном, показателей количества оборотов вращательного механизма и расстояния выдвижения за один ход бурения. Агрегат, прежде всего, предназначен для проведения горных разработок открытым методом, но может задействоваться и для других видов бурения глубиной до 25м.
Буровая установка на гусеницах KG940А смонтирована на раме шасси гусеничного типа с четырёхцилиндровым дизельным двигателем, колёсными гидромоторами и высоким клиренсом. Это даёт возможность установке самостоятельно перемещаться по наклонных площадках бурения с незначительными естественными преградами. Блок управления установкой установлен сбоку над правой гусеницей, и представляет собой комплекс рычагов и датчиков контроля рабочих параметров. Мачтой манипулируют с помощью гидроцилиндров подъёма и поворота. Для плавности хода мачты применяется система автоматического позиционирования и торможения. Вращательный привод передаёт посредством буровых штанг крутящий момент буровой коронке. В случае возникновения аварийной ситуации вращатель может использоваться для извлечения обсадных труб. Пневмогидравлический привод предназначен для преобразования аккумулированной тепловой энергии рабочей жидкости в энергию работы буровой установки, включает в свой состав тепловой аккумулятор, дроссельную гидросистему, теплообменник и др. Цепной полиспаст с системой предотвращения соскакивания цепи служит для низкоскоростного силового вертикального перемещения каретки вращателя. Гидравлическая станция оборудована системой дополнительного гидравлического охлаждения и рукавами высокого давления с защищенными быстроразъёмными соединениями. В качестве инструментов, разрушающих породу, применяются буровая коронка и буровое долото. Установка оборудована вихревой системой пылеулавливания ламинарного типа с фильтрами грубой и тонкой очистки. В комплект ЗИП входят усиленные траки и устройство подогрева двигателя.
Самоходная буровая установка KG940А высокого воздушного давления не может производить работы без использования компрессора. Для данной модели буровой установки рекомендуется задействовать передвижной дизельный винтовой компрессор серии LGCY-18/17, LGCY-19,5/19 или LGCY-22/20.
| Преимущества | |||
| Аппарель | Упрочненный тип, прессшпан с антифрикционным свойством, эстетичный внешний вид | Швеллерная сталь | Улучшенная прочность, устранен риск быстрого износа |
| Ходовая часть | Редуктор китайского производства | Импортный редуктор (гидравлическая и механическая двухконтурная тормозная система) | Улучшенная способность преодолевать подъем и тормозная система |
| Гидравлическаясистема | 28.2 насос | 32 насоса, новые подъемный клапан, муфты, проточный клапан и поворотная стрела | Больший поток, уменьшенная сопротивляемость, простота управления и эстетичный внешний вид |
| Пневматическаясистема | Шаровой клапан | Золотниковыйвоздушный клапан | Простота эксплуатации |
| Скорость вращения | 62 об/мин (дизельный двигатель – 1700 об/мин) | 71 об/мин (дизельный двигатель – 1700 об/мин)100 об/мин (дизельный двигатель – 2400 об/мин) | на 14% выше |
| Скорость движения | 530мм/с | 580мм/с | на 10% выше |
Технические характеристики
| Твердость породы | f=6-20 |
| Диаметр буровой скважины | Æ105-165мм |
| Глубина экономическогобурения | 25м |
| Скорость вращения | 0-100 об/мин |
| Крутящий момент | 2800Н/м |
| Рабочее давление | 1.0-2.4 МПа |
| Расход воздуха | 12-24м³/мин |
| Максимальное тяговое усилие | 22000Н |
| Тип двигателя | Гидравлический цилиндр + цепь |
| Расстояние выдвижения за один ход | 3000мм |
| Скорость выдвижения за один ход | 580 мм/с |
| Размеры буровой штанги | Æ76/89×3000мм |
| Преодолеваемый подъем | 30° |
| Дорожный просвет | 320мм |
| Скорость движения | 0-2.0 км/ч |
| Угол запрокидыванияаппарели | 180° |
| Угол бокового наклонааппарели | влево: 95°; вправо: 50°; всего:145° |
| Угол запрокидывания стрелы | вниз: 25°; вверх: 45°; всего: 70° |
| Угол бокового наклона стрелы | влево: 45°; вправо: 45°; всего: 90° |
| Угол регулировки шасси | ±10° |
| Наращивание аппарели | 1200мм |
| Дизельный двигатель | YC-4D80 (58кВт, 2400об/мин) |
| Габаритные размеры (Д×Ш×В) | 5355×2215×2365мм |
| Общая масса | 6000кг |
| Прмечание | Пневмогидравлический привод |
Рекомендуемые буровые инструменты для буровой установки KG940A
| Диаметр буровойкоронки | 115мм |
| Буровая штанга(Æ×длина) | (76×3000мм |
| Буровоедолото | HD45A |
