Паровые котлы на жидком топливе
Паровые котлы на жидком топливе – это вертикальное водотрубное устройство, предназначенное для производства сухого насыщенного пара в промышленных целях. В качестве основного вида топлива применяется дизельное топливо, однако также может задействоваться природный или сжиженный газ.
Дизельный паровой котёл серии LWS конструктивно состоит из следующих основных элементов:
- Цилиндрическое основание из нержавеющего металла на опорных стойках предназначено для крепления специализированного оборудования и общей устойчивости агрегата.
- Камера сгорания из высокопрочного металла.
- Горелка с минимальным уровнем выбросов используется для поджигания топлива и обеспечения полного выгорания топлива с целью получения максимального КПД.
- Водяной насос выполняет функцию стабильной подачи воды в бойлер.
- Трубопровод в виде двойного змеевика спирально опоясывает камеру сгорания и служит для обеспечения встречного движения потоков воды и выводимых дымовых газов. Такая конструкция, кроме того, минимизирует потери, а также является охладительным радиатором для камеры сгорания.
- Система автоматического очистки змеевика.
- Контрольно-измерительные приборы представлены высокоточным манометром параметров давления, высокоточным датчиком регулирования рабочего давления в котле и многофункциональным датчиком показаний уровня воды.
Вертикальный паровой котёл на дизельном топливе LWSоснащен выпускным клапаном взрывобезопасности. Изделие сконструировано таким образом, чтобы обеспечить максимальную экологическую безопасность для окружающей среды. Транспортировка к заказчику осуществляется в жёсткой упаковке.

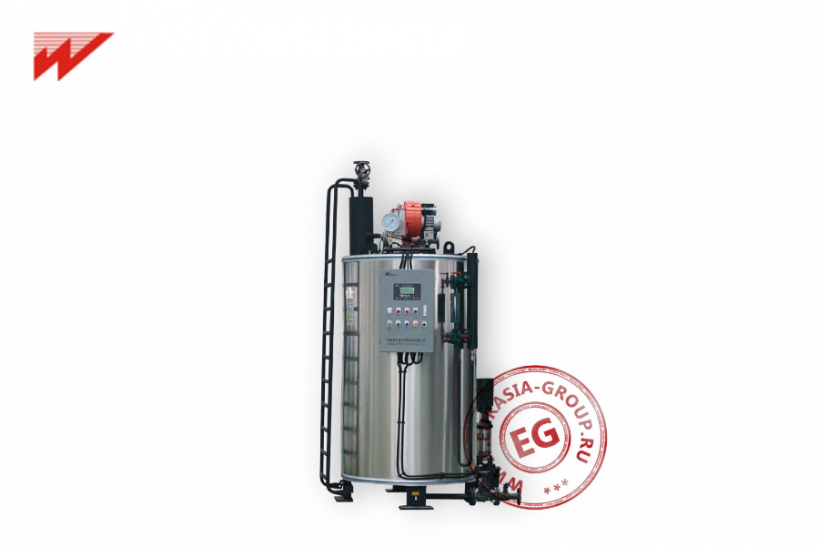

Модель LWS
Модель LSS
Модель WNS
Модель WNS
| Модель | LWS0.1 | LWS0.15 | LWS0.2 | LWS0.3 | |
| Испарение (т/ч) | 0,1 | 0,15 | 0,2 | 0,3 | |
| Рабочее давление (МПа) | 0,7 | 0,7 | 0,7 | 0,7 | |
| Температура пара (°С) | 170 | 170 | 170 | 170 | |
| Расход топлива | Легкое дизельное топливо (кг/ч) | 7 | 10,5 | 14 | 21 |
| Природный газ (Нм³/ч) | 8 | 12 | 16 | 24 | |
| Сжиженный газ (Нм³/ч) | 3 | 4,5 | 6 | 9 | |
| Газопровод (Нм³/ч) | 17 | 25,5 | 34 | 51 | |
| Диаметр главного парового клапана | DN25 | DN25 | DN32 | DN32 | |
| Сафти диаметр клапана | DN25 | DN25 | DN25 | DN25 | |
| Диаметр Infall | DN15 | DN15 | DN15 | DN25 | |
| Диаметр клапана сточных вод | DN20 | DN20 | DN25 | DN25 | |
| Диаметр дымохода | DN120 | DN150 | DN150 | DN200 | |
| Габаритные размеры (мм) | 1020 х 1080 х 1750 х 750 | 1150 х 1260 х 1840 х 880 | 1260 х 1400 х 2160 х 960 | 1270 х 1570 х 2400 х 1000 | |
| Вес (кг) | 470 | 610 | 780 | 850 | |
| Модель | LSS 0.5 | LSS 1 | LSS 1.5 | LSS 2 | |
| Испарение (т/ч) | 0,5 | 1 | 1,5 | 2 | |
| Рабочее давление (МПа) | 0,7 | 1 | 1 | 1 | |
| Температура пара (°С) | 170 | 184 | 184 | 184 | |
| Расход топлива | Легкое дизельное топливо (кг/ч) | 35 | 70 | 105 | 140 |
| Природный газ (Нм³/ч) | 40 | 80 | 120 | 160 | |
| Сжиженный газ (Нм³/ч) | 15 | 30 | 45 | 60 | |
| Газопровод (Нм³/ч) | 85 | 170 | 265 | 340 | |
| Диаметр главного парового клапана | DN40 | DN50 | DN65 | DN80 | |
| Сафти диаметр клапана | DN40 | DN50 | DN50 | DN50 | |
| Диаметр Infall | DN25 | DN25 | DN32 | DN40 | |
| Диаметр клапана сточных вод | DN40 | DN40 | DN40 | DN40 | |
| Диаметр дымохода | DN250 | DN350 | DN400 | DN500 | |
| Габаритные размеры(мм) | 1830 х 1780 х 2650 х 1180 | 1980 х 1980 х 3080 х 1380 | 2045 х 2220 х 3380 х 1680 | 2550 х 2780 х 3620 х 1980 | |
| Вес (т) | 2,2 | 2,8 | 4 | 5,2 | |
| Модель |
WNS 0.5 |
WNS 1 |
WNS 1.5 |
WNS 2 |
WNS 3 | WNS 4 | |
| Испарение (т/ч) | 0,5 | 1 | 1,5 | 2 | 3 | 4 | |
| Рабочее давление (МПа) | 0,7 | 1 | 1 | 1 | 1 | 1,25 | |
| Температура пара (°С) | 170 | 184 | 184 | 184 | 184 | 193 | |
| Расход топлива | Легкое дизельное топливо (кг/ч) | 35 | 70 | 105 | 140 | 210 | 260 |
| Природный газ (Нм³/ч) | 40 | 80 | 120 | 160 | 240 | 280 | |
| Сжиженный газ (Нм³/ч) | 15 | 30 | 45 | 60 | 90 | 120 | |
| Газопровод (Нм³/ч) | 85 | 170 | 250 | 340 | 510 | 680 | |
| Диаметр главного парового клапана | DN40 | DN65 | DN65 | 80 | 80 | 100 | |
| Сафти диаметр клапана | DN40 | DN50 | DN50 | DN40 x 2 | DN40 x 2 | DN50 x 2 | |
| Диаметр Infall | DN25 | DN25 | DN40 | DN40 | DN40 | DN50 | |
| Диаметр клапана сточных вод | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | |
| Диаметр дымохода | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | |
| Габаритные размеры (мм) | 3800 х 1900 х 2100 | 4500 х 2500 х 2680 | 4700 х 2800 х 2950 | 4800 х 2900 х 3250 | 5500 х 2900 х 3880 | 6310 х 2950 х 3120 | |
| Вес (т) | 3,3 | 4,6 | 5,8 | 7,1 | 9,2 | 11 | |
| Модель |
WNS 6 |
WNS 8 |
WNS 10 |
WNS 12 |
WNS 15 |
WNS 20 | |
| Испарение (т/ч) | 6 | 8 | 10 | 12 | 15 | 20 | |
| Рабочее давление (МПа) | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | |
| Температура пара (°С) | 193 | 193 | 193 | 193 | 193 | 193 | |
| Расход топлива | Легкое дизельное топливо (кг/ч) | 390 | 520 | 650 | 780 | 975 | 1300 |
| Природный газ (Нм³/ч) | 420 | 560 | 700 | 840 | 1050 | 1400 | |
| Сжиженный газ (Нм³/ч) | 180 | 240 | 300 | 360 | 450 | 600 | |
| Газопровод (Нм³/ч) | 1020 | 1360 | 1700 | 2040 | 2550 | 3400 | |
| Диаметр главного парового клапана | DN125 | DN150 | DN150 | 200 | 200 | 250 | |
| Сафти диаметр клапана | DN40/80 | DN40/80 | DN80/80 | DN80/80 | DN80/80 | DN80/80 | |
| Диаметр Infall | DN50 | DN65 | DN65 | DN65 | DN65 | DN80 | |
| Диаметр клапана сточных вод | DN65 | DN65 | DN65 | DN65 | DN65 | DN65 | |
| Диаметр дымохода | DN650 | DN800 | DN900 | DN1000 | DN1000 | DN1250 | |
| Габаритные размеры(мм) | 7200 х 3290 х 3610 | 7780 х 3440 х 3700 | 8330 х 3475 х 3800 | 8740 х 3475 х 4050 | 10 730 х 3850 х 4210 | 11 250 х 4395 х 4650 | |
| Вес (т) | 19,2 | 21,6 | 24,5 | 30,1 | 36,5 | 49,5 | |
