Вертикальные токарные станки серии C5225 – это ряд тяжёлых стационарных автоматизированных электрогидравлических металлорежущих устройств токарной группы периодического действия портального типа, которые применяются только в крупном машиностроении для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обработке могут подлежать крупногабаритные детали массой до 10т и диаметром до 2500мм.

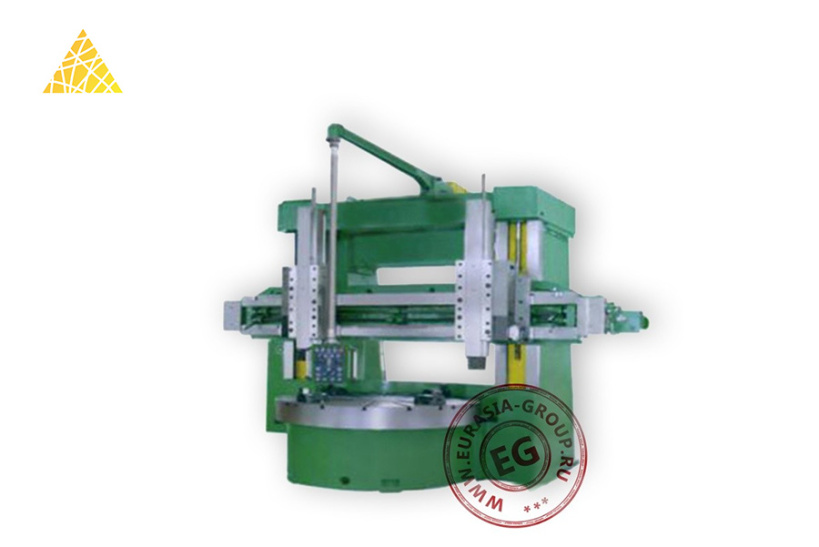

Токарный двухстоечный станок C5225 конструктивно формируется на многотонном каркасе, состоящем из основания, боковых колонн и верхней перекладины. В основании установлен рабочий стол карусельного типа со сменной планшайбой, на которой кулачками крепится заготовка. Вращение шпинделя и схождение кулачков выполняется под действием гидравлического давления. Надёжность соблюдения вертикальной оси поддерживается работой радиально-осевого подшипника марки NN30. Непосредственная обработка осуществляется сменным режущим инструментом, который устанавливается в держателях вертикальных суппортов. Подвижные каретки суппортов перемещаются на горизонтальной траверсе. Вертикальное позиционирование траверсы производится на направляющих рельсах. Смазка выполняется концентратом пластической пасты, который существенно снижает естественное истирание металла. Комплект ЗИП и техническая литература прилагаются. Полнота заказа может дополняться такими вспомогательными компонентами, как станция подачи смазывающе-охлаждающей жидкости, устройство уборки стружки, защитные экраны, а также планшайбы с различным количеством кулачков.
Станок токарный серии C5225 имеет многокнопочный пульт управления, который представляет собой обособленный подвесной модуль, установленный на поворотной штанге на уровне глаз оператора.
| Макс. диаметр обрабатываемой детали, мм | 2500 |
| Диаметр рабочего стола, мм | 2250 |
| Макс. вес детали, т | 10 |
| Макс. высота детали, мм | 2500 |
| Частота вращения стола (кол-во шагов), об/мин | 2-63 (16) |
| Ход верхнего суппорта, мм | 1400 |
| Рабочие подачи суппорта, мм/мин | - |
| Быстрые перемещения суппорта, мм/мин | - |
| Ход ползуна верхнего суппорта, мм | 1000 |
| Мощность главного привода, кВт | 55 |
| Вес, т | 34 |
| Габариты, мм | 6510x4400x5600 |
