Токарный станок с ЧПУ T32 – это компактное стационарное электромеханическое металлорежущее оборудование горизонтального типа периодического действия, предназначенное для работы как на машиностроительных заводах, так и в ремонтных мастерских, где с его помощью выполняются операции протачивания, растачивания, сверления, зенкерования, развертывания, нарезания резьбы и др.

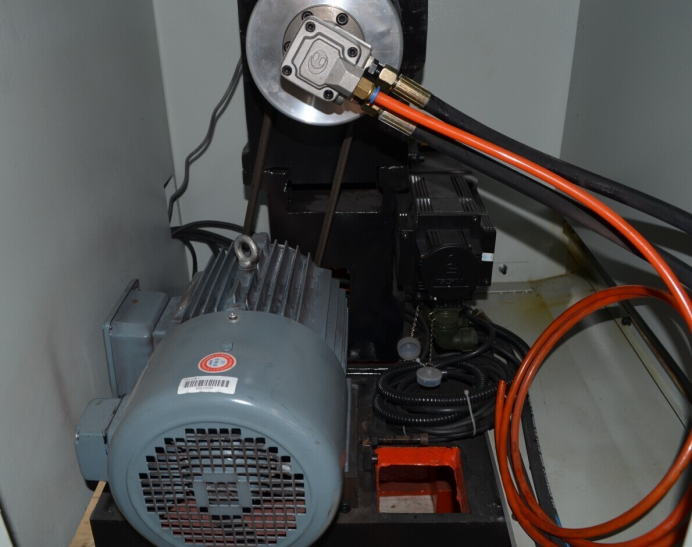

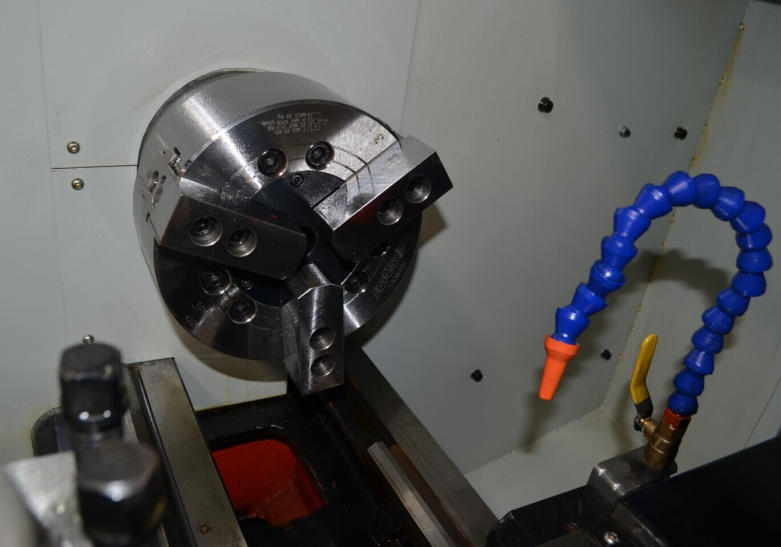

Станки с ЧПУ токарные модели T32 работают от сети электропитания в 380В. В левой части машины оборудована электромеханическая зона, включающая двигательную систему и коробку передач шпинделя. Последний элемент представляет собой некую полую трубу, которой сообщается высокий крутящий момент через клиновидную ременную передачу с жёстким натяжением. На шпиндель крепится трёхкулачковый цилиндрический патрон (базовая комплектация) для установки и фиксации обрабатываемой заготовки.

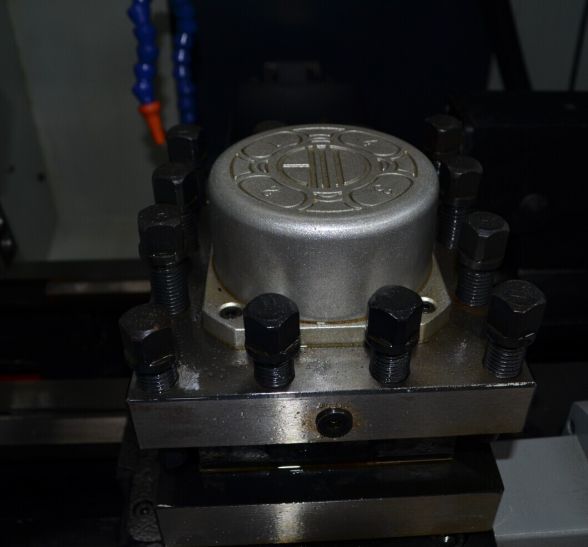

В комплект стандартной поставки входит четырёхпозиционная инструментальная головка, куда заранее крепятся сменные режущие инструменты (резцы, свёрла и т.п.). Головка производит их смену в соответствии с производственным алгоритмом. При фиксации детали выполняется её центровка, для чего задействуется конус пиноли задней бабки, которая также используется при поддержке удлинённых заготовок. Металлообработка связана с повышенными температурами, возникающими в местах соприкосновения инструмента с поверхностью, в связи с чем туда по каналу подаётся охлаждающая эмульсия. В дальнейшем жидкость скапливается в сборочной ванне. Техническая литература, CD-диски с операционными программами и комплект ЗИП прилагаются. Высокая степень безопасности труда достигается тем, что элементы электродвигательной системы полностью изолированы за стальными панелями, а операционный отсек во время выполнения цикла запирается подвижной панелью со смотровым решётчатым окном.
Станок токарный с ЧПУ серии T32 приспособлен для установки систем автоматического управления от таких производителей промышленной электроники, как KENYO, FAGOR, SIEMENS или FANUC, однако в базовой комплектации машина работает под управлением контроллера GSK928. Многокнопочный пульт управления, оборудованный цветным экраном, устанавливается над операционным отсеком и позволяет оператору полностью контролировать текущие рабочие параметры. Лампа-светофор предназначена для оповещения персонала о неисправностях машины.
Параметры | T32 | СИ | |
Траверс | Перемещение по оси X | 230 | мм |
Перемещение по оси Z | 400 | мм | |
Шпиндель | Маркировка шпинделя | ISO A2-6 | |
Диаметр патрона | Ø 200 | мм | |
Диаметр отверстия в шпинделе | Ø 52 | мм | |
Диаметр заготовки входящей в отверстие шпинделя | Ø 50 | мм | |
Максимальная скорость вращения шпинделя | 3200 | об/мин | |
Расстояние между центрами | 420 | ||
Скорость подачи | Быстрое перемещение x | 6 | м/мин |
Быстрое перемещение по оси z | 6 | м/мин | |
Диаметр шнека по оси x | 2505 | ||
Диаметр шнека по оси z | 4010 | ||
Двигатель | Двигатель шпинделя | 4 | кВт |
Двигатель подачи по оси Х | 1 | кВт | |
Двигатель подачи по оси Z | 1 | кВт | |
Точность обработки | Точность обработки | IT-1.6 | |
Точность позиционирования | 0.01 | ||
Точность повторного позиционирования | 0.005 | мм | |
Общие | Система ЧПУ | GSK928 | |
Насос охлаждающей жидкости | 40 | В | |
Емкость бака СОЖ | 60 | л | |
Габаритные размеры | 2400×1400×2000 | мм | |
Вес | 1600 | кг |
