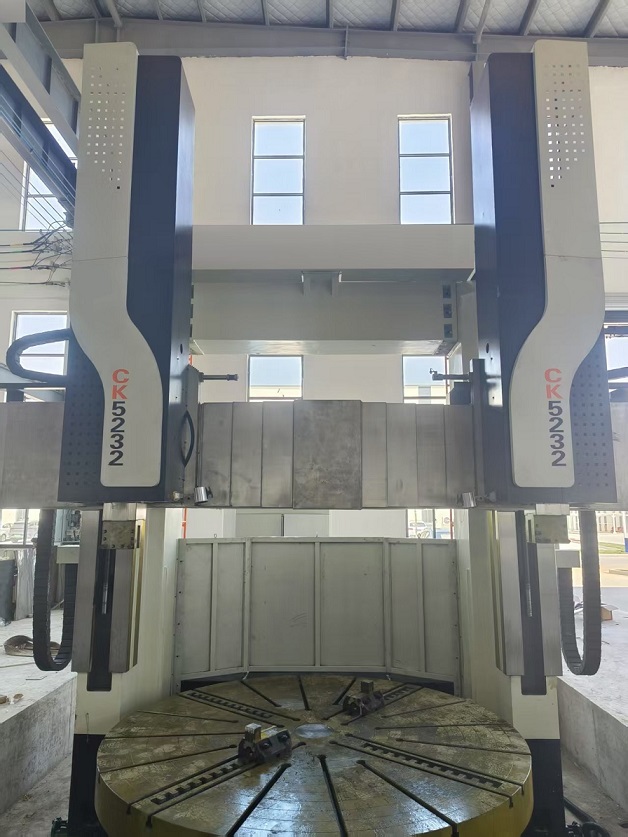

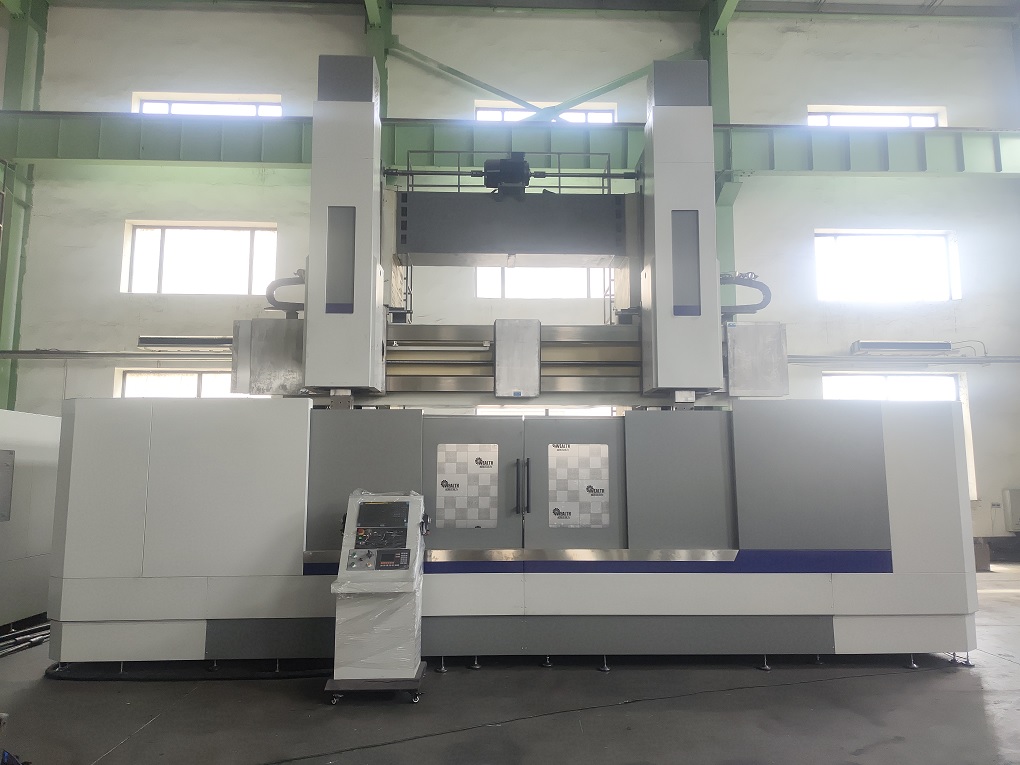

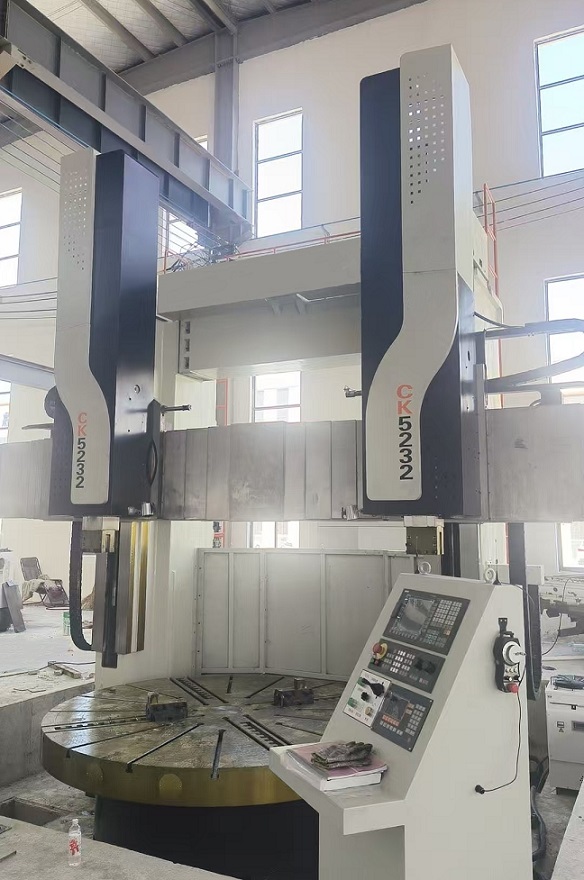

Вертикальный токарный станок с ЧПУ CK5232D — это промышленное оборудование для обработки крупногабаритных и тяжёлых заготовок с высокой точностью. Данный вертикальный токарный станок оснащён системой ЧПУ, что позволяет автоматизировать процесс обработки и обеспечить стабильные параметры при выполнении операций. Конструкция с вертикальным расположением шпинделя облегчает установку массивных деталей и повышает устойчивость при их обработке.
Вертикальные токарные станки с ЧПУ применяются в тяжёлом машиностроении, энергетике, металлургии и других отраслях, где требуется обработка крупных элементов. Станок CK5232D используется для изготовления и обработки фланцев, колец, корпусных деталей и других изделий из различных металлов и сплавов. Оборудование эффективно в условиях единичного и серийного производства, обеспечивая выполнение токарных операций, включая растачивание и подрезку.
Использование вертикального токарного станка с ЧПУ CK5232D позволяет повысить производительность, снизить влияние человеческого фактора и обеспечить точную геометрию деталей. Такое оборудование востребовано на предприятиях, где важны надёжность, стабильность обработки и оптимизация процессов металлообработки.
| Модель | CK5232D |
| Максимальный диаметр обрабатываемой заготовки (мм) | 3200 |
| Максимальная высота обрабатываемой заготовки (мм) | 2000 |
| Максимальный вес обрабатываемой заготовки (кг) | 16 000 |
| Диаметр планшайбы (мм) | 2830 |
| Тип привода планшайбы | Подключение асинхронного электродвигателя к шпинделю через 4-ступенчатый редуктор |
| Диапазон частоты вращения планшайбы (об/мин) | 2-63 |
| Быстрое перемещение правого/левого суппорта (мм/мин) | 2000/2000 |
| Скорость рабочей подачи правого/левого суппорта (мм/мин) | 0,1-1000/0,1-500 |
| Горизонтальный ход правого/левого суппорта (мм) | -50 - 1800 / -50 - 1800 |
| Вертикальный ход правого/левого суппорта (мм) | 1250/1250 |
| Сечение ползуна правого/левого суппорта (мм) | 240 x 240/240 x 240 |
| Максимальная сила резания правого/левого суппорта (Н) | 35 000 / 28 000 |
| Угол наклона левого суппорта | ±30° |
| Сечение хвостовика инструмента (мм) | 40 x 50 |
| Перемещение траверсы (мм) | 1650 |
| Скорость подъема/опускания траверсы (мм/мин) | 350 |
| Мощность двигателя подъема траверсы (кВт) | 11 |
| Мощность главного двигателя (кВт) | 55 |
| Максимальный крутящий момент планшайбы (Нм) | 63 000 |
| Модель системы ЧПУ | FANUC 0I TF PLUS |
| Вспомогательные системы | Централизованная система смазки, подача СОЖ в зону обработки, защитное ограждение, освещение рабочей зоны, сигнальная лампа, конвейер для удаления стружки, электрошкаф с теплообменником, автоматическая смазка направляющих и ходовых винтов, система охлаждения, гидравлические стабилизаторы суппортов |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Габаритные размеры (ДxШxВ) (мм) | 6310 x 4950 x 6245 |
| Вес (кг) | 40 000 |
| Наименование | Допуск |
| Радиальное биение планшайбы (мм) | 0,010/1000 |
| Торцевое биение планшайбы (мм) | 0,010/1000 |
| Вертикальность траверсы относительно поверхности планшайбы(мм) | 0,025/1000 |
| Вертикальность суппорта относительно поверхности планшайбы (мм) | 0,020/1000 |
| Вертикальность хода суппорта относительно поверхности планшайбы (мм) | 0,040/1000 |
| Точность позиционирования по осям X и Z (мм) | 0,025/1000 |
| Точность повторного позиционирования по осям X и Z (мм) | 0,010/1000 |
| Обратное отклонение по осям X и Z (мм) | 0,013 |
| Шероховатость обработанной поверхности (мкм) | Ra 3,2-1,6 |
| Округлость после обработки (мм) | 0,015 |
| Цилиндричность после обработки (мм) | 0,020/300 |
| Плоскостность поверхности после обработки (мм) | 0,040 |
