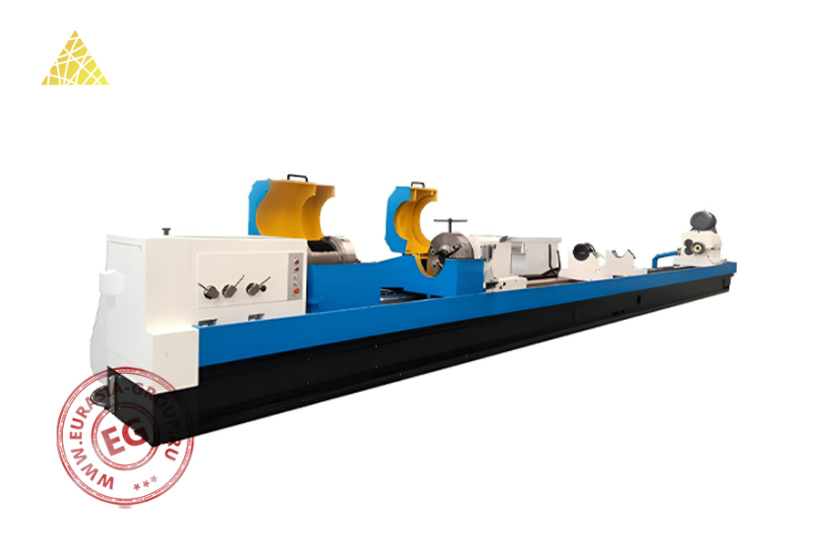

Станок глубокого сверления TSK2120GZ/1 представляет собой специализированное оборудование для выполнения глубоких отверстий в металлических заготовках. Станок базируется на цельнолитой чугунной станине, обеспечивающей высокую жесткость и виброустойчивость конструкции.
Компоновка станка включает массивную станину с направляющими, переднюю бабку с главным шпинделем, задний люнет и систему подачи смазочно-охлаждающей жидкости. Главный привод реализован на базе асинхронного шагового электродвигателя, обеспечивающего плавное регулирование частоты вращения. В конструкции применен 3-кулачковый гидравлический патрон для надежного закрепления заготовок. Автоматическая система смазки обеспечивает подачу масла ко всем ответственным узлам станка. Станок оснащен защитными элементами и специальными поддонами для сбора СОЖ. На передней панели расположены органы управления режимами работы. Станок TSK2120GZ/1 демонстрирует высокую точность и стабильность при сверлении глубоких отверстий. Жесткая конструкция станины и прецизионные направляющие гарантируют отсутствие вибраций при работе. Система подачи СОЖ под высоким давлением обеспечивает эффективное охлаждение зоны резания и удаление стружки.
К преимуществам станка относятся возможность сверления отверстий большой глубины с высокой точностью, надежность механизмов, удобство управления, эффективная система удаления стружки. Основные области применения включают машиностроение, производство гидроцилиндров, изготовление валов с продольными отверстиями, обработку деталей энергетического и транспортного машиностроения. Станок эффективен как при единичном, так и при серийном производстве.
| Модель | TSK2120GZ/1 |
| Тип станины | Цельнолитая из чугуна HT300 |
| Ширина направляющих (мм) | 800 |
| Диаметр устанавливаемой заготовки (мм) | 110-700 |
| Диапазон зажима люнета (мм) | 110-700 |
| Максимальная глубина сверления и растачивания (мм) | 2000 |
| Максимальный вес устанавливаемой заготовки (кг) | 7000 |
| Диаметр сверления (мм) | 50-120 |
| Диаметр растачивания (мм) | 60-200 |
| Высота центра шпинделя (мм) | 500 |
| Скорость подачи инструмента (мм/мин) | 0,5-450 |
| Тип, максимальная мощность и крутящий момент двигателя подачи (кВт/Нм) | 5,5/48 |
| Скорость вращения главного шпинделя (об/мин) | 40-500 |
| Диаметр отверстия и конус главного шпинделя (мм) | 130, МЕ140, 1:20 |
| Диаметр отверстия и конус инструментального шпинделя (мм) | 100, МЕ120, 1:20 |
| Тип и мощность двигателя главного шпинделя (кВт) | Асинхронный шаговый электродвигатель, 45 |
| Мощность двигателя инструментального шпинделя (кВт) | 30 |
| Тип и диаметр патрона (мм) | 3-кулачковый гидравлический, 760 |
| Скорость вращения инструментального шпинделя (об/мин) | 40-488 |
| Точность обработки при сверлении (мкм) | Класс точности IT9-11 |
| Шероховатость Ra 6.3 – 12.5 | |
| Точность обработки при черновом растачивании (мкм) | Класс точности IT9-10 |
| Шероховатость Ra 3,2-6.3 | |
| Точность обработки при чистовом растачивании (мкм) | Класс точности IT7-9 |
| Шероховатость Ra 1.6 – 3.2 | |
| Точность обработки при прокатке | Класс точности IT7-9 |
| Шероховатость Ra 0.2 – 0.4 | |
| Допустимое отклонение оси отверстия (мм) | 0.5/1 000 (при отношении длины к диаметру ≤1:100) |
| Система управления | PLC |
| Мощность ходового двигателя станции подачи СОЖ (кВт) | 5,5 |
| Скорость быстрого хода станции подачи СОЖ (мм/мин) | 2000 |
| Рабочее давление подачи СОЖ (МПа) | 2,5 |
| Параметры электропитания (В/Гц) | 380/50 |
| Система смазки | Автоматическая |
| Габаритные размеры (мм) | 11000×3800×2100 |
| Вес (кг) | 23000 |
