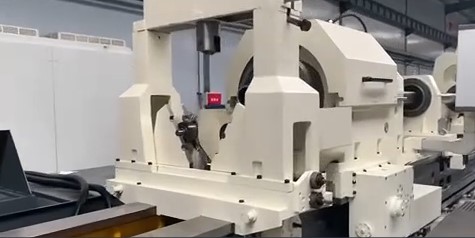

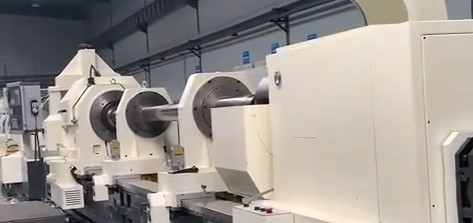

Станок глубокого сверления Т2150 представляет собой специализированное оборудование с удлиненной станиной для обработки глубоких отверстий. В основе конструкции лежит высокоточная направляющая система с усиленными опорами для поддержки длинномерных заготовок.
Конструктивной особенностью модели выступает двухпозиционная система установки заготовок с люнетами. Станок оснащен специализированным сверлильным узлом с системой подачи СОЖ высокого давления через инструмент. Станина выполнена с повышенной жесткостью для минимизации вибраций при обработке. Шпиндельный узел станка имеет удлиненное исполнение с системой дополнительных опор. В конструкции реализован механизм синхронного вращения заготовки и инструмента с прецизионной регулировкой частоты. Станок оборудован системой фильтрации СОЖ с сепаратором стружки.
Техническими особенностями модели являются система контроля положения инструмента, механизм компенсации увода сверла, контроль давления СОЖ. Станок укомплектован гидравлической системой зажима заготовок с регулируемым усилием. В оборудовании применены современные технические решения: система стабилизации режимов резания, механизм автоматической подачи, система удаления стружки из зоны обработки. Станок оснащен защитным ограждением рабочей зоны по всей длине. Среди преимуществ модели выделяются высокая точность обработки глубоких отверстий, стабильность геометрических параметров, надежность при длительной работе. Станок эффективен при изготовлении длинномерных деталей с точными отверстиями. Конструкция обеспечивает высокое качество обработки и стабильную работу при производстве ответственных деталей с глубокими отверстиями.
| Модель | T2150 |
| Максимальный диаметр обработки над станиной (мм) | 1250 |
| Максимальная глубина сверления (мм) | 13 000 |
| Максимальный вес устанавливаемой заготовки (кг) | 20 000 |
| Диаметр сверления (мм) | 50-200 |
| Диаметр растачивания (мм) | 50-250 |
| Диаметр захвата люнета (мм) | 150-750 |
| Высота центра шпинделя (мм) | 645 |
| Скорость подачи сверла (мм/мин) | 0.5 – 1 000 |
| Тип и мощность двигателя подачи (кВт) | 11 |
| Скорость вращения шпинделя (об/мин) | 3-330 |
| Тип и мощность двигателя шпинделя (кВт) | 75 |
| Тип и диаметр патрона (мм) | 4-кулачковый механический, 1000 |
| Точность обработки при сверлении (мкм) | Класс точности IT9-12 |
| Шероховатость Ra 6.3 – 12.5 | |
| Точность обработки при черновом растачивании (мкм) | Класс точности IT9-10 |
| Шероховатость Ra 6.3 | |
| Точность обработки при чистовом растачивании (мкм) | Класс точности IT7-9 |
| Шероховатость Ra 1.6 – 3.2 | |
| Точность обработки при прокатке | Класс точности IT7-9 |
| Шероховатость Ra 0.2 – 0.4 | |
| Допустимое отклонение оси отверстия (мм) | 0.5/1000 (при отношении длины к диаметру ≤1:100) |
| Система управления | Delta PLC |
| Мощность двигателя подачи СОЖ (кВт) | 22 |
| Тип и мощность двигателя привода подачи СОЖ (кВт) | Серводвигатель, 7.5 |
| Рабочее давление подачи СОЖ (МПа) | 2,5 |
| Объем резервуара СОЖ (л) | 8000 |
| Параметры электропитания (В/Гц) | 380/50 |
| Система смазки | Автоматическая |
| Габаритные размеры (мм) | 35 600 × 3500 × 2450 |
| Вес (кг) | 57 000 |
