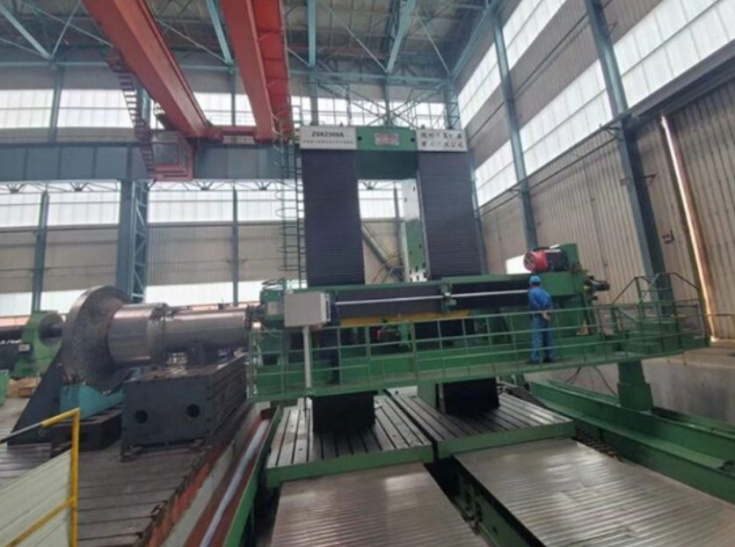

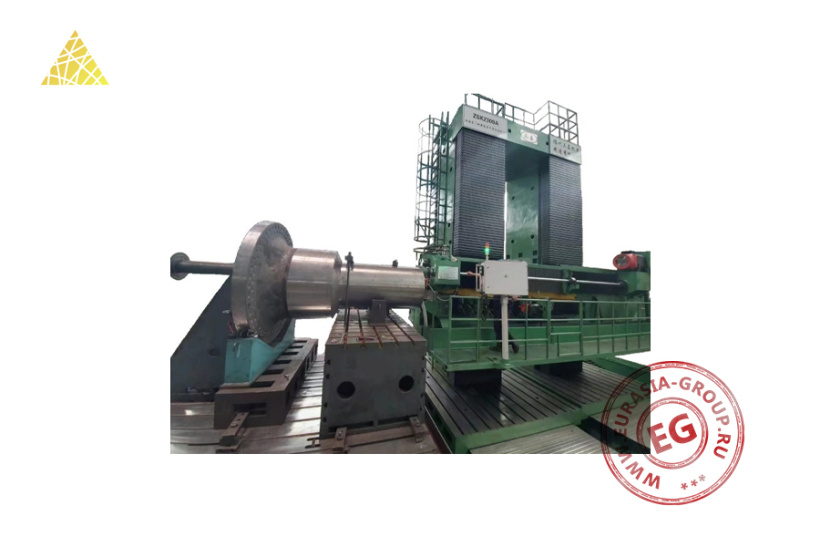

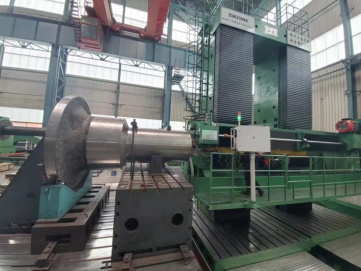

Станок глубокого сверления с ЧПУ ZNS2303Bx2M представляет собой высокотехнологичное оборудование для обработки крупногабаритных валов и других цилиндрических деталей. Имеет портальную компоновку с массивной станиной, обеспечивающей повышенную жесткость системы при динамических нагрузках. Конструкция станка включает две основные части: рабочий стол с системой крепления заготовок и вертикальную стойку с направляющими. Вертикальная стойка оснащена защитными кожухами и имеет встроенную лестницу с площадкой для обслуживания верхних механизмов.
Рабочий стол представляет собой массивную чугунную платформу с Т-образными пазами для фиксации обрабатываемых деталей. Станок оснащен выдвижным шпинделем большого диаметра, предназначенным для сверления глубоких отверстий. Система подачи инструмента обеспечивает плавность хода и высокую точность позиционирования при обработке. Рабочая зона оборудована системой удаления стружки и подачи смазочно-охлаждающей жидкости. Точность позиционирования инструмента достигается за счет прецизионных направляющих и современной системы измерения перемещений.
Особенностью станка является возможность обработки деталей значительной длины за счет удлиненной базы и специальной системы поддержки заготовок. Конструкция шпиндельного узла обеспечивает стабильность параметров сверления на всей глубине обработки. Станок имеет встроенную систему безопасности, включающую защитные ограждения и аварийные выключатели. Система управления базируется на ЧПУ, позволяющем программировать сложные технологические операции с высокой степенью автоматизации. Пульт управления расположен на подвижной консоли для удобного доступа оператора.
| Модель | ZNS2303Bx2M |
| Способ обработки | Пушечное сверление глубоких отверстий |
| Тип станины | Цельнолитая из чугуна HT300 |
| Ширина направляющих (мм) | 800 |
| Максимальный диаметр устанавливаемой заготовки (мм) | 500 |
| Максимальная длина устанавливаемой заготовки (мм) | 6000 |
| Максимальный вес устанавливаемой заготовки (кг) | 4000 |
| Диапазон допустимого диаметра сверления (мм) | 4-35 |
| Максимальная глубина сверления (мм) | 2000 |
| Ход по оси X/Y (мм) | 600/1000 |
| Скорость быстрого хода по оси X/Y/Z (мм/мин) | 3000 |
| Диапазон подачи по оси Z (мм/мин) | 0-500 (бесступенчатая) |
| Мощность серводвигателя подачи по оси X/Y/Z (кВт) | 2,5/2,5/1,8 |
| Скорость вращения инструментального шпинделя (об/мин) | 500-5000 |
| Мощность двигателя инструментального шпинделя (кВт) | 7,5 |
| Максимальная скорость вращения заготовки (об/мин) | 100 |
| Мощность двигателя главного шпинделя (кВт) | 22 |
| Точность позиционирования по оси X/Y/Z (мм) | 0,06 |
| Точность повторного позиционирования по оси X/Y/Z (мм) | 0,05 |
| Точность диаметра отверстий | Квалитет Н8-Н11 |
| Максимальное отклонение оси для центрального отверстия на 1 м (мм) | ≤0,5 |
| Максимальное отклонение оси для эксцентричного отверстия на 1 м (мм) | ≤1,0 |
| Шероховатость поверхности обработанных отверстий (мкм) | Ra ≤6,3 |
| Диапазон давления системы подачи СОЖ (МПа) | 1-10 |
| Диапазон расхода системы подачи СОЖ (л/мин) | 10-100 |
| Мощность двигателя системы подачи СОЖ (кВт) | 11 |
| Система ЧПУ | Fanuc 0i-TF Plus |
| Система смазки направляющих и ШВП | Автоматическая |
| Вспомогательные системы станка |
Автоматическая система удаления стружки Гидравлический патрон для зажима заготовки Гидравлическая люнетная опора |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 10 000 х 4000 х 4500 |
| Вес (кг) | 40 000 |
