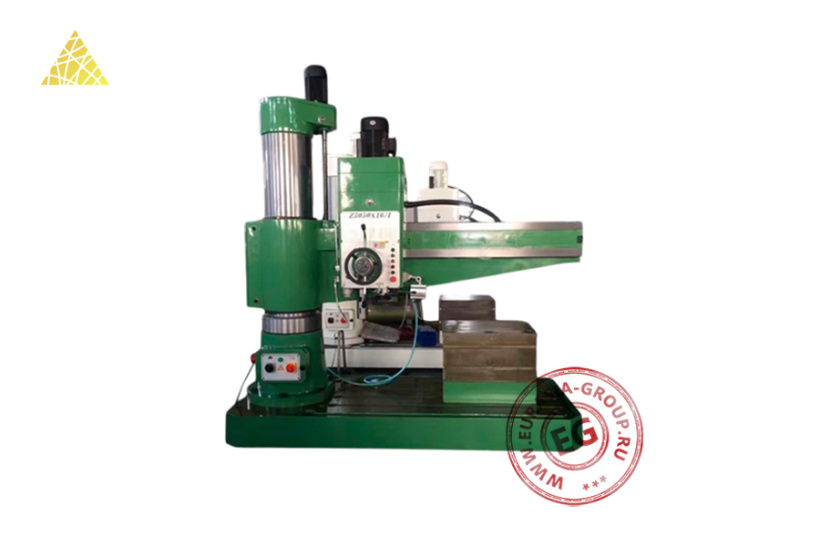

Радиально-сверлильный станок Z3050 представляет собой универсальное металлообрабатывающее оборудование с радиальной конструкцией. Станок построен на основе массивной чугунной колонны с поворотной консолью, обеспечивающей обработку в широком диапазоне положений.
Конструктивной особенностью модели выступает удлиненная консоль с увеличенным вылетом шпинделя. Сверлильная головка перемещается по направляющим консоли, расширяя зону обработки. Основание станка выполнено с развитой поверхностью и ребрами жесткости для гашения вибраций. Шпиндельный узел станка смонтирован на роликовых опорах с предварительным натягом. В конструкции реализован механизм радиального перемещения сверлильной головки с фиксацией в заданном положении. Станок оснащен системой механических подач с переключением скоростей.
Технические особенности модели включают механизм подъема и опускания консоли, систему зажима колонны, механизм поворота консоли вокруг оси. Рабочий стол имеет координатную сетку и Т-образные пазы для установки заготовок. В оборудовании реализованы передовые конструктивные решения: многоступенчатая коробка скоростей, усиленные подшипниковые узлы, система охлаждения зоны резания. Среди преимуществ модели выделяются высокая жесткость консольной части, точность позиционирования сверлильной головки, надежная фиксация узлов в рабочем положении. Станок эффективен при обработке крупногабаритных деталей, выполнении групповых отверстий, работе с труднодоступными поверхностями.
| Модель | Z3050 |
| Максимальный диаметр сверления (мм) | 50 |
| Размер основания рабочего стола (мм) | 1 570 × 1 000 |
| Размер рабочего стола (мм) | 630 × 500 × 490 |
| Расстояние от шпинделя до основания (мм) | 315 – 1 215 |
| Расстояние от шпинделя до колонны (мм) | 350 – 1 600 |
| Горизонтальный ход шпинделя (мм) | 1250 |
| Вертикальный ход шпинделя (мм) | 315 |
| Угол поворота направляющей | 360° |
| Вертикальный ход направляющей (мм) | 600 |
| Скорость подъема направляющей (мм/мин) | 1200 |
| Конус шпинделя | МТ5 |
| Максимальный крутящий момент шпинделя (Нм) | 500 |
| Скорость вращения шпинделя (об/мин) | 25-2000 |
| Диапазон подач шпинделя (мм/об) | 0,04-3,20 |
| Мощность привода шпинделя (кВт) | 4 |
| Мощность привода подъема (кВт) | 1,5 |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 2 940 × 2 330 × 2 700 |
| Вес (кг) | 10000 |
