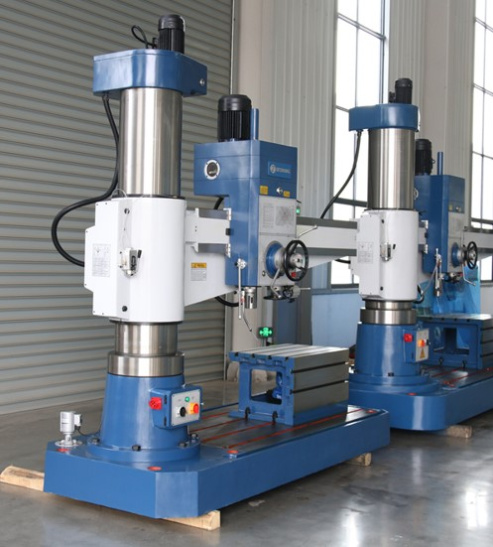

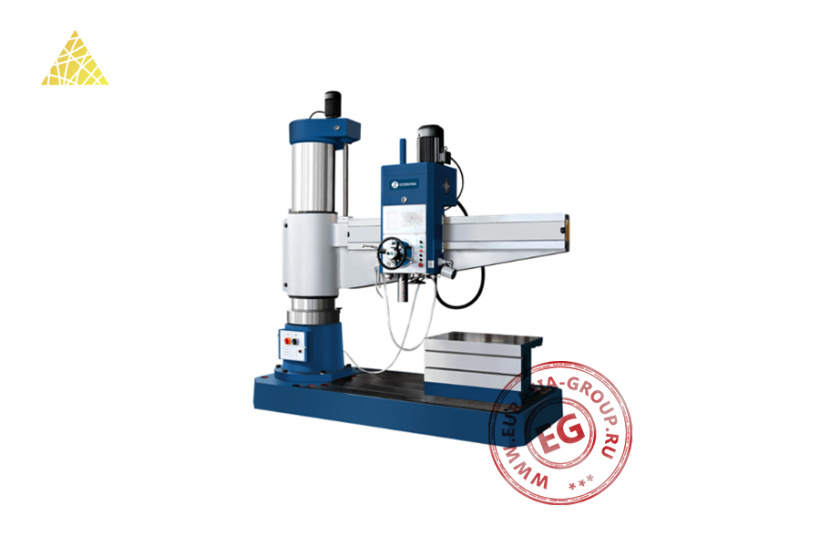

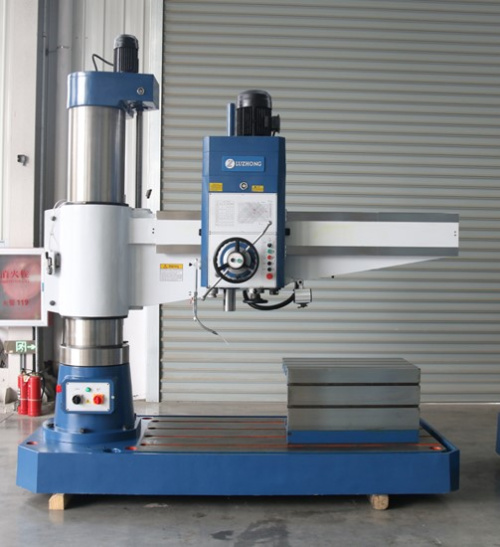

Радиально-сверлильный станок Z30100 представляет собой металлообрабатывающее оборудование классической компоновки. Конструкция включает массивное основание, вертикальную колонну с цилиндрической направляющей и радиальную консоль с перемещающимся сверлильным узлом. Основание станка выполнено в виде прочной чугунной платформы с Т-образными пазами для крепления обрабатываемых деталей. На нем установлена цилиндрическая колонна большого диаметра, обеспечивающая необходимую жесткость системы при обработке. Консоль станка имеет возможность поворота вокруг вертикальной оси. Сверлильная головка перемещается по горизонтальной направляющей консоли, позволяя позиционировать инструмент в любой точке рабочей зоны без перемещения заготовки.

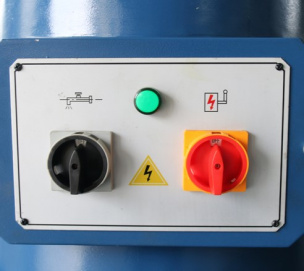

Система управления расположена на лицевой панели сверлильной головки и включает органы регулировки режимов работы. Панель содержит шкалу для точного позиционирования инструмента и кнопки управления основными функциями. В нижней части станины расположен пульт с кнопками включения/выключения станка. Для обеспечения безопасности и удобства эксплуатации на станке предусмотрены защитные элементы и системы аварийного отключения. Электрооборудование станка защищено от попадания стружки и смазочно-охлаждающей жидкости.
Особенностью модели Z30100 является наличие двух электродвигателей: один для привода шпинделя, второй для механизма подъема консоли. Конструкция направляющих обеспечивает плавность перемещений и точность позиционирования рабочих органов. Рабочий стол представляет собой прямоугольную чугунную платформу с параллельными Т-образными пазами, обеспечивающими надежное крепление обрабатываемых деталей различной конфигурации.
| Модель | Z30100 |
| Максимальный диаметр сверления (мм) | 100 |
| Максимальный диаметр нарезаемой резьбы | М55 |
| Расстояние от торца шпинделя до поверхности рабочего стола (мм) | 750-2 500 |
| Расстояние от оси шпинделя до поверхности колонны (мм) | 570-3150 |
| Горизонтальный ход сверлильной головки (мм) | 2580 |
| Вертикальный ход шпинделя (мм) | 500 |
| Скорость вращения шпинделя (об/мин) | 8-1000 (22 передачи) |
| Диапазон подач шпинделя (мм/об) | 0,06-3,2 (16 передач) |
| Конус шпинделя | МТ6 |
| Максимальный крутящий момент двигателя шпинделя (Нм) | 2450 |
| Максимальное усилие подачи (кН) | 50 |
| Угол поворота консоли | ±180° |
| Мощность главного двигателя (кВт) | 15 |
| Мощность двигателя подъема (кВт) | 3 |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 4660 х 1630 х 4525 |
| Вес (кг) | 20 000 |
