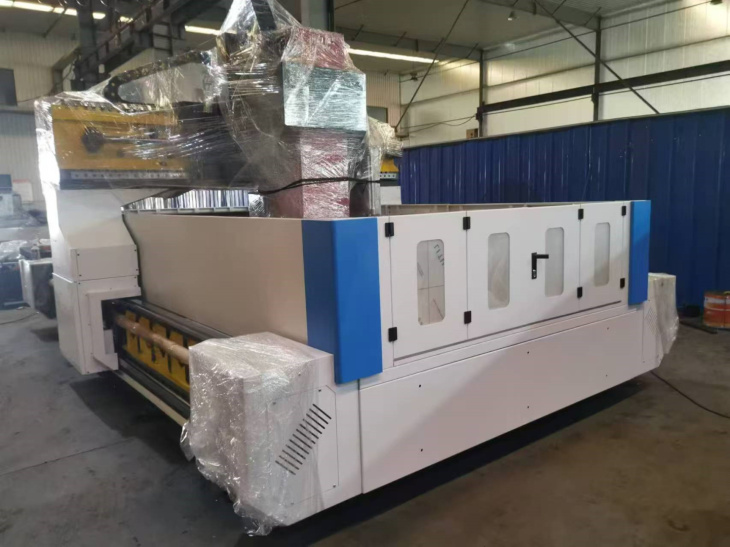

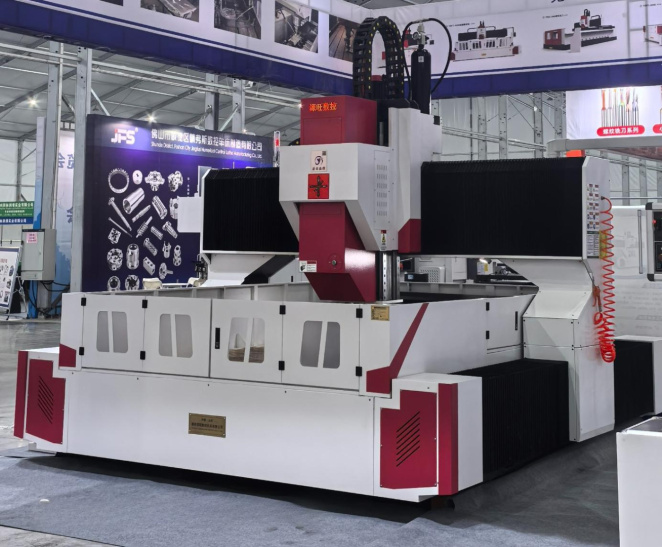

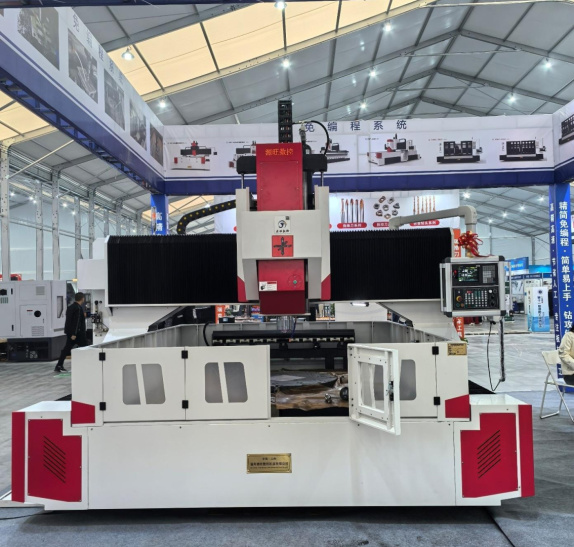

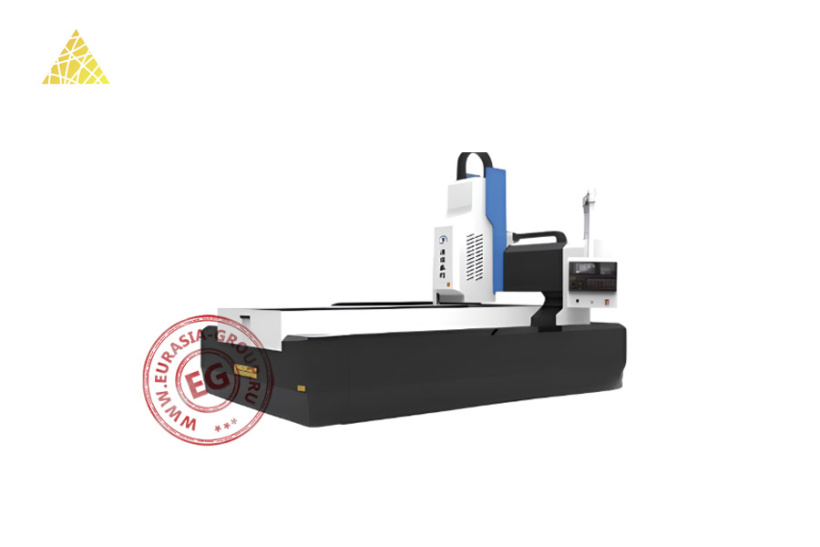

Портально-сверлильный станок с ЧПУ YWT-3016 представляет собой промышленное оборудование портального типа для высокоточной механической обработки. Станок выполнен в виде массивной конструкции с прочным литым основанием, обеспечивающим стабильность и поглощение вибраций при работе.
Станок состоит из вертикальной колонны и поперечной траверсы, на которой смонтирована сверлильная головка. Перемещение рабочих узлов осуществляется по координатным осям X, Y, Y1 и Z с использованием линейных направляющих и шарико-винтовых передач (ШВП), приводимых в движение сервомоторами под управлением системы ЧПУ. Оси Y и Y1 представляют собой синхронизированные приводы с двумя независимыми шарико-винтовыми механизмами, расположенными по обеим сторонам портала. Такая конфигурация исключает перекосы при движении траверсы, обеспечивает равномерную нагрузку на направляющие и повышает точность позиционирования. Сверлильный узел оснащен мощным шпинделем с системой охлаждения. Особенностью данной модели является портальная конструкция, обеспечивающая высокую жесткость и стабильность при обработке крупногабаритных деталей. Защитные экраны с прозрачными окнами окружают рабочую зону, предотвращая разлет стружки и обеспечивая безопасность.
Станок имеет систему дверей с защитными блокировками, предотвращающими доступ к рабочей зоне во время операций. Все кабельные трассы заключены в защитные кожухи, предотвращающие их износ и механические повреждения. В конструкции предусмотрена подача смазочно-охлаждающей жидкости, повышающая эффективность обработки и продлевающая срок службы инструмента. Контрольная панель содержит цифровой дисплей и органы управления для настройки параметров работы.
| Модель | YWT-3016 |
| Тип станины | Цельнолитая из чугуна HT250 |
| Эффективная зона обработки (мм) | 3000 х 1600 |
| Ход по оси X/Y/Z (мм) | 1600/3000/450 |
| Скорость быстрого хода по оси X/Y/Z (мм/мин) | 25 000 |
| Мощность двигателя привода по оси X/Y/Y1/Z (кВт) | 1,3/1,3/1,3/2,3 |
| Максимальный крутящий момент двигателя привода по оси X/Y/Y1/Z (Н⋅м) | 11,5/11,5/11,5/15 |
| Типоразмер ШВП по оси X/Y/Y1/Z | 5010 |
| Расстояние от торца шпинделя до поверхности рабочего стола (мм) | 600 |
| Максимальный диаметр сверления (мм) | 50 |
| Максимальная глубина сверления (мм) | 350 (при соотношении диаметра к глубине ≤1:5) |
| Скорость вращения шпинделя (об/мин) | 1-3000 |
| Конус шпинделя | BT40 |
| Максимальный крутящий момент двигателя шпинделя (Н⋅м) | 120 |
| Тип и мощность двигателя шпинделя (кВт) | Серводвигатель, 11 |
| Точность позиционирования (мм) | 0,05/300 |
| Точность повторного позиционирования (мм) | ≤0,05/300 |
| Система ЧПУ | KND |
| Система смазки направляющих и ШВП | Автоматическая централизованная |
| Объем резервуара СОЖ (л) | 20 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Габаритные размеры (мм) | 4850 х 2420 х 2750 |
| Вес (кг) | 11 000 |
