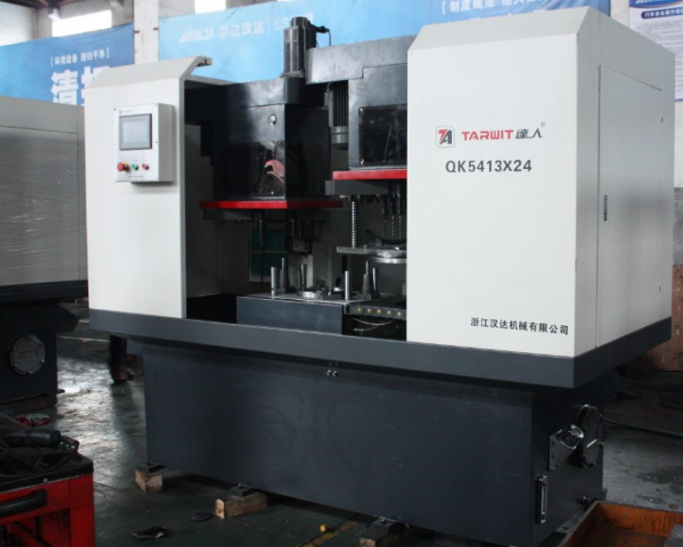

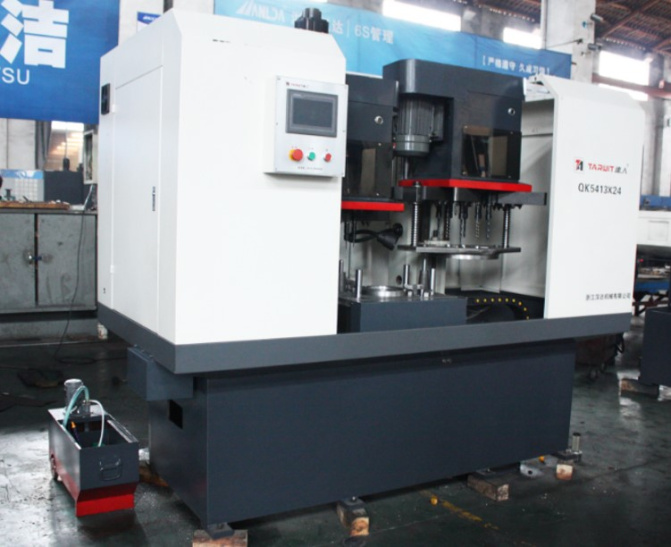

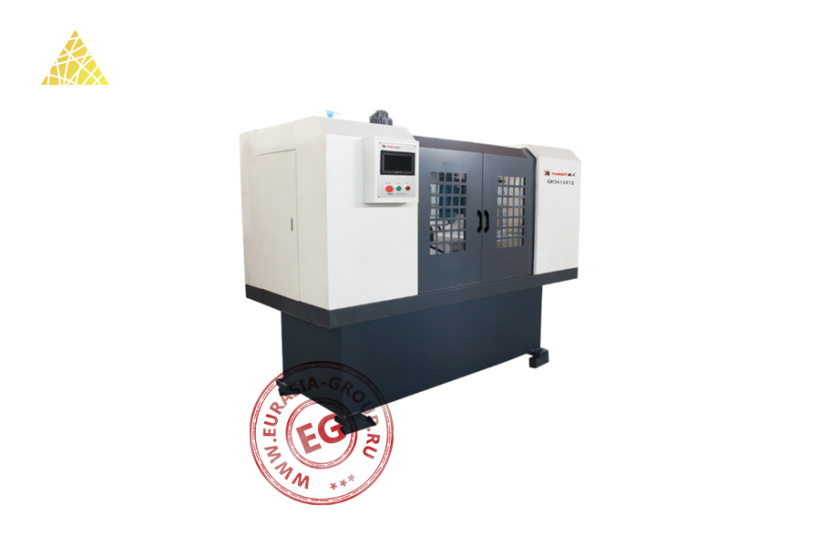

Многошпиндельный сверлильный станок QK5423х18 представляет собой высокоточное оборудование для одновременной обработки нескольких отверстий в металлических заготовках. Конструкция станка включает массивное основание, обеспечивающее стабильность и минимизацию вибраций при работе. Корпус разделен на две основные части: верхний модуль с рабочей зоной и нижнее основание. Рабочая зона оснащена защитными дверцами с прозрачными окнами, обеспечивающими визуальный контроль процесса обработки при соблюдении требований безопасности.

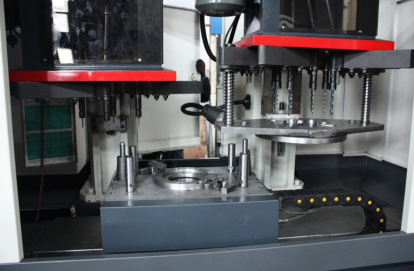

В рабочей зоне расположены прецизионные механизмы фиксации заготовки с направляющими и зажимами. Система позиционирования обеспечивает точную установку детали перед началом обработки. Силовая часть содержит приводы шпинделей, обеспечивающие независимое или синхронное вращение инструментов. Система подачи регулирует вертикальное перемещение сверлильных узлов при обработке. На левой стороне корпуса размещена панель управления с сенсорным дисплеем и кнопками аварийной остановки. Система управления основана на программируемом логическом контроллере (PLC) от японского бренда Omron, который обеспечивает контроль над всеми аспектами работы станка.
Станок QK5423х18 применяется при серийном производстве деталей, требующих высокой точности расположения отверстий. Многошпиндельная конструкция значительно сокращает время обработки по сравнению с одношпиндельными сверлильными станками. Оборудование находит применение в автомобилестроении, производстве гидравлической и пневматической аппаратуры, приборостроении и других отраслях машиностроения. Основной особенностью станка является многошпиндельная головка с набором сверлильных узлов, расположенных в определенной конфигурации. Каждый шпиндель может быть оснащен различным инструментом. Функциональные возможности станка позволяют осуществлять сверление, зенкерование отверстий и нарезку резьбы за один цикл.
| Модель | QK5423х18 |
| Количество сверлильных блоков (шт.) | 2 |
| Количество шпинделей (шт.) | 8+4 |
| Размер рабочего стола (мм) | 800 х 600 |
| Эффективная зона обработки (мм) | 300 х 300 / 300 х 500 |
| Диапазон допустимых диаметров сверления (мм) | 3-23 |
| Диапазон допустимой нарезаемой резьбы | М3-М22 |
| Минимальное межосевое расстояние шпинделей (мм) | 45 |
| Минимальное расстояние от торца шпинделя до рабочего стола (мм) | 220 |
| Максимальный вертикальный ход сверлильной головки (мм) | 240 |
| Скорость вращения шпинделя (об/мин) |
557/842/1367 (3 передачи), 0-500 |
| Система управления | Omron PLC |
| Мощность главного двигателя (кВт) | 4/7.5 |
| Мощность насоса гидравлической станции (кВт) | 1.5 |
| Мощность насоса станции подачи СОЖ (кВт) | 0.12 |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 2420 х 1053 х 1800 |
| Вес (кг) | 4000 |
