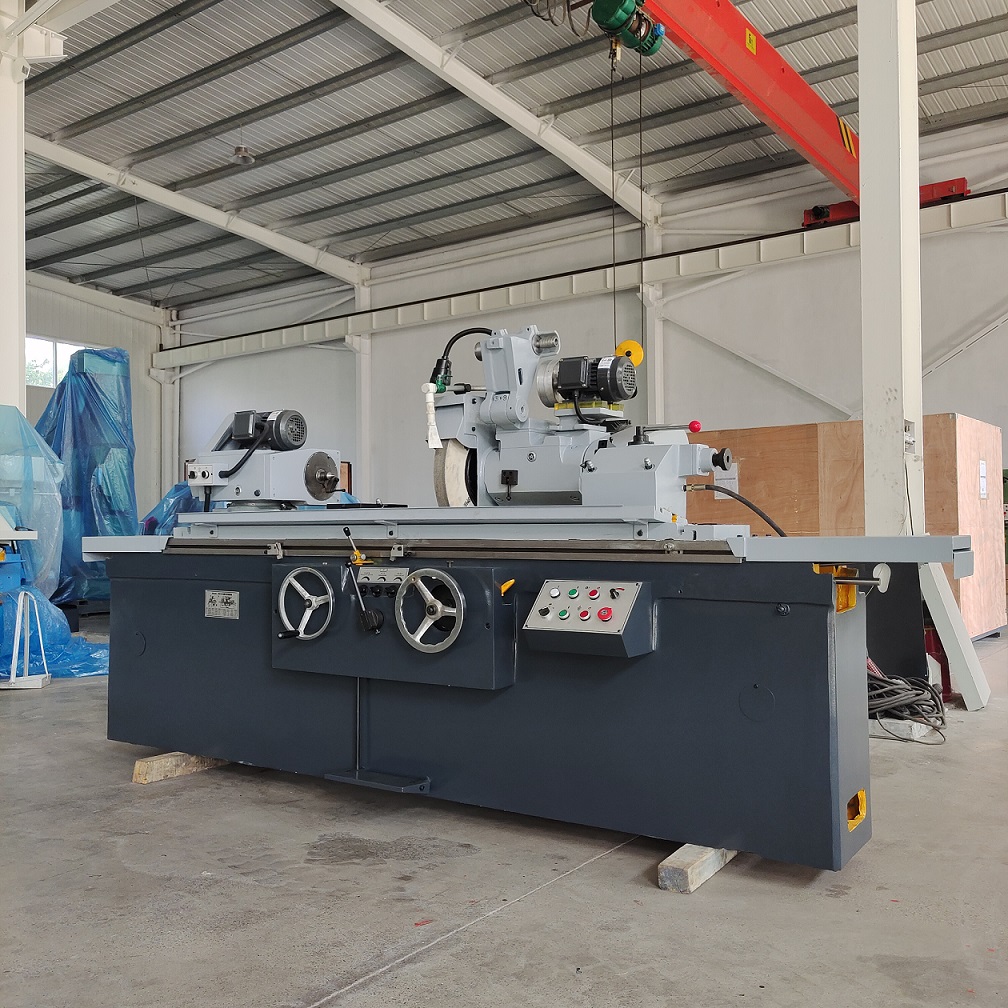

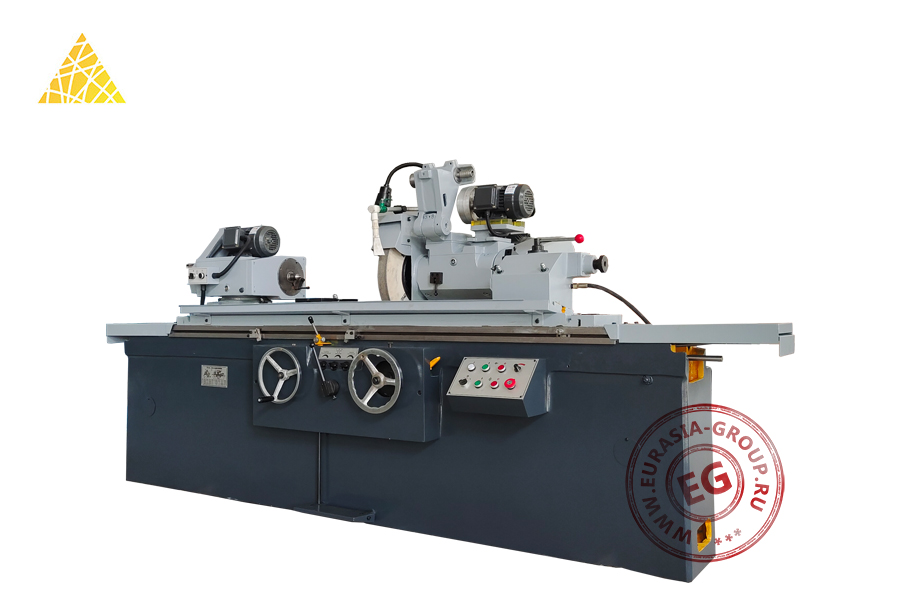

Станок M1420х1000 выполняет абразивную обработку цилиндрических поверхностей деталей с высокой точностью и возможностью шлифования внутренних отверстий. Оборудование применяется в инструментальных цехах, на машиностроительных заводах, предприятиях точного приборостроения и ремонтных производствах. Станок обрабатывает валы, оси, втулки, посадочные отверстия подшипников, внутренние поверхности гильз и другие детали, требующие высокой точности геометрии и чистоты поверхности.
Заготовка закрепляется в центрах или патроне на столе станка и получает вращательное движение. Шлифовальный круг, вращаясь на высокой скорости, снимает тонкий слой материала, постепенно доводя деталь до заданных размеров. Для наружного шлифования используется основная бабка с крупным кругом, расположенная перпендикулярно к столу. Внутреннее шлифование осуществляется специальным узлом с малогабаритным инструментом, который заводится внутрь отверстия детали. Продольное перемещение стола обеспечивает обработку по всей длине заготовки, а поперечная подача круга контролирует глубину съема металла. Маховики ручного управления позволяют оператору точно регулировать параметры обработки. Оборудование также может быть укомплектовано устройством цифровой индикации.
Универсальность оборудования M1420х1000 избавляет от необходимости приобретения отдельных станков для наружной и внутренней обработки, экономя капитальные вложения и производственное пространство. Комбинированная функциональность особенно важна для мелкосерийного производства и ремонтных мастерских, где часто требуется обработка разнотипных деталей. Станок обеспечивает микронную точность размеров и высокое качество поверхности, необходимые для сопряженных деталей в механизмах. Жесткая станина гасит вибрации при обработке, сохраняя геометрию детали.
| Модель | M1420x1000 |
| Максимальный диаметр шлифования (мм) | 320 |
| Максимальная длина шлифования (мм) | 1000 |
| Минимальный диаметр шлифования (мм) | 10 |
| Максимальный вес заготовки между центрами (кг) | 150 |
| Максимальный диаметр шлифуемого отверстия (мм) | 125 |
| Максимальная глубина шлифуемого отверстия (мм) | 160 |
| Высота центров (мм) | 165 |
| Максимальная длина заготовки между центрами (мм) | 1000 |
| Угол поворота стола по часовой стрелке | 3° |
| Угол поворота стола против часовой стрелки | 6° |
| Гидравлическая скорость (плавная) (м/мин) | 0,1-3 |
| Максимальный гидравлический ход (мм) | 1010 |
| Перемещение стола за один оборот маховика (мм) | 9,6 |
| Скорости шпинделя головки (об/мин) | 30, 48, 75, 118, 190, 300 |
| Конус шпинделя головки | МТ4 |
| Поворот головки по часовой стрелке | 30° |
| Поворот головки против часовой стрелки | 60° |
| Конус пиноли задней бабки | МТ4 |
| Ход пиноли (ручной) (мм) | ≥23 |
| Ход пиноли (гидравлический) (мм) | ≥15 |
| Скорость шпинделя внутреннего шлифования (об/мин) | 14 000 |
| Мощность двигателя насоса (кВт) | 1,5 |
| Мощность двигателя охлаждения (кВт) | 0,15 |
| Мощность двигателя внешнего круга (кВт) | 5,5 |
| Мощность двигателя головки (кВт) | 0,75 |
| Мощность двигателя внутреннего круга (кВт) | 1,1 |
| Размер шлифовального круга (диаметр х ширина х диаметр отверстия) (мм) | 500 x 52 x 203 |
| Поворот бабки с кругом по часовой стрелке | 10° |
| Поворот бабки с кругом против часовой стрелки | 5° |
| Скорость шпинделя шлифовальной бабки (об/мин) | 1316 |
| Поперечный ручной ход (мм) | 65 |
| Подача стола за один оборот маховика (мм) | 1 |
| Минимальная подача (мм) | 0,002 (по радиусу) |
| Максимальное перемещение бабки по салазкам (мм) | 150 |
| Габаритные размеры (Д х Ш х В) (мм) | 3600 x 1800 x 1800 |
| Вес (кг) | 3700 |
