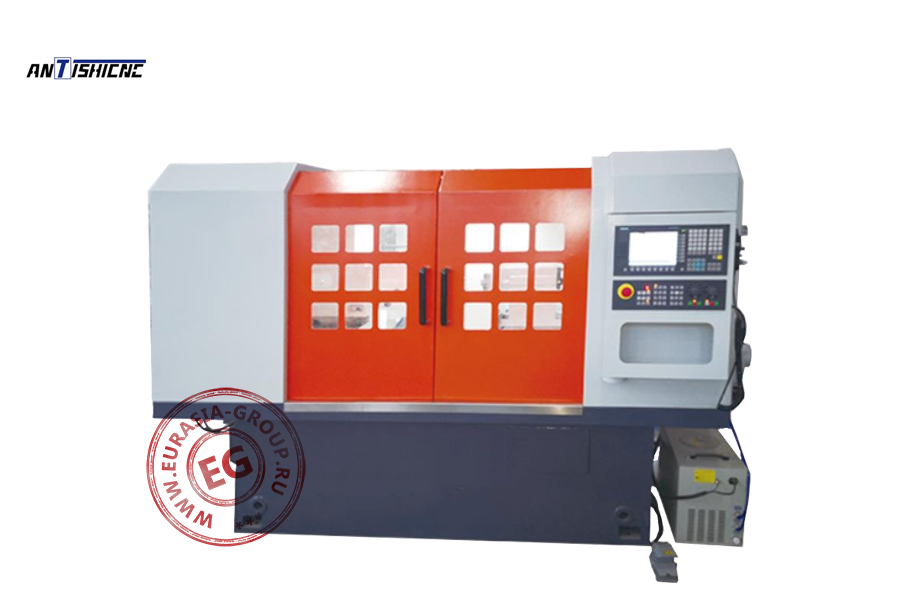

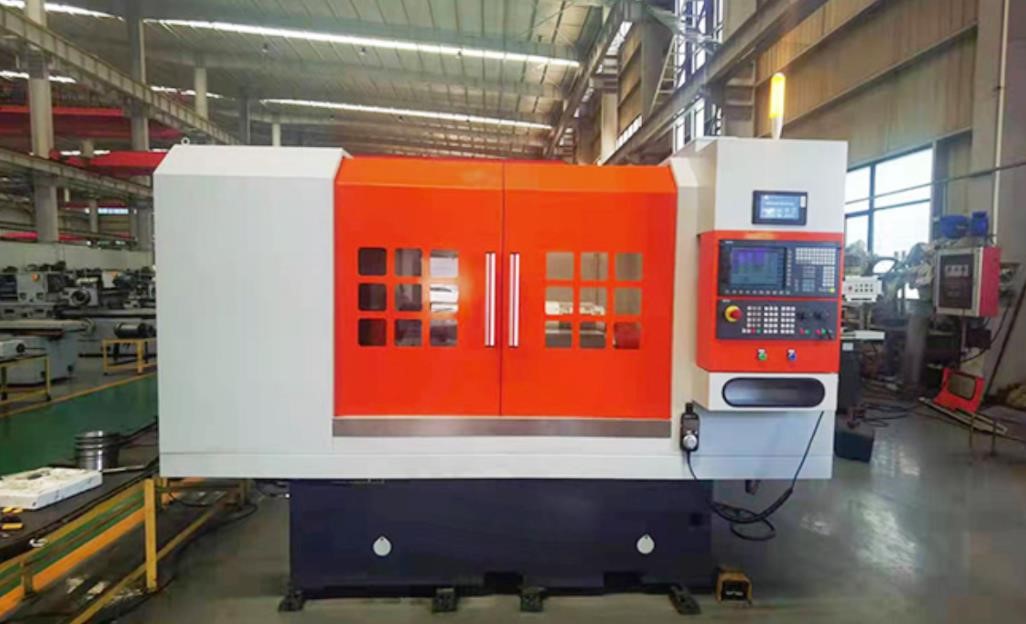

Круглошлифовальный станок с ЧПУ МК1620-350 представляет собой современное высокоточное оборудование для комплексной обработки наружных цилиндрических и торцовых поверхностей деталей в условиях серийного и мелкосерийного производства. Станок выполнен по компоновке, при которой шпиндельная бабка с закрепленной заготовкой устанавливается на рабочий стол и совершает возвратно-поступательное движение вместе с ним, а шлифовальная бабка, смонтированная на собственном суппорте, осуществляет точную поперечную подачу.
Управление станком осуществляется через современную CNC-систему с цветным дисплеем, поддерживающую интерфейс на английском и китайском языках. Система обеспечивает одновременное управление по двум осям (X и Z), что позволяет выполнять сложное контурное шлифование, интерполяционную правку круга по заданному профилю, а также полностью автоматизировать циклы обработки, включая автоматическую подачу, правку шлифкруга и его компенсацию на износ. Для удобства оператора станок оснащен ручным пультом, упрощающим наладку и поднастройку.
Станок имеет полностью закрытый защитный кожух с ударопрочным смотровым окном из органического стекла, который эффективно предотвращает разбрызгивание охлаждающей жидкости. Система подачи и очистки СОЖ включает многоуровневую систему фильтрации с бумажными фильтрами, магнитным сепаратором и устройством для разделения масла и воды. В стандартную комплектацию входит все необходимое для начала работы: набор шлифовальных кругов различной зернистости для обработки нержавеющих и легированных сталей, система автоматической балансировки круга, устройство правки, осветительный прибор в рабочей зоне и полный набор инструментов для обслуживания.
| Модель | МК1620-350 |
| Скорость шлифовального круга (об/мин) | 2230 |
| Диапазон шлифуемых диаметров (мм) | 8-200 |
| Максимальная длина шлифовки (мм) | 350 |
| Максимальный вес заготовки (кг) | 50 |
| Высота центров (мм) | 125 |
| Максимальный угол поворота стола |
-3°...+7° |
| Диаметр патрона передней бабки (мм) | 125 |
| Конус центров передней и задней бабки | Морзе 3# |
| Ход шлифовальной бабки (мм) | 150 |
| Размер шлифовального круга (мм) | 400 x (20-50) x 127 |
| Объем бака для СОЖ (л) | 150 |
| Минимальный шаг перемещения шлифовальной бабки (X) (мм) | 0,001 |
| Минимальный шаг перемещения стола (Z) (мм) | 0,001 |
| Точность позиционирования шлифовальной бабки (X) (мм) | 0,006 |
| Повторяемость позиционирования шлифовальной бабки (X) (мм) | 0,003 |
| Точность позиционирования стола (Z) (мм) | 0,006 |
| Повторяемость позиционирования стола (Z) (мм) | 0,003 |
| Мощность двигателя передней бабки (кВт) | 1,5 |
| Мощность двигателя шлифовальной бабки (кВт) | 4 |
| Мощность масляного насоса (кВт) | 0,75 |
| Мощность серводвигателя X-оси (кВт) | 2,02 |
| Мощность серводвигателя Z-оси (кВт) | 1,57 |
