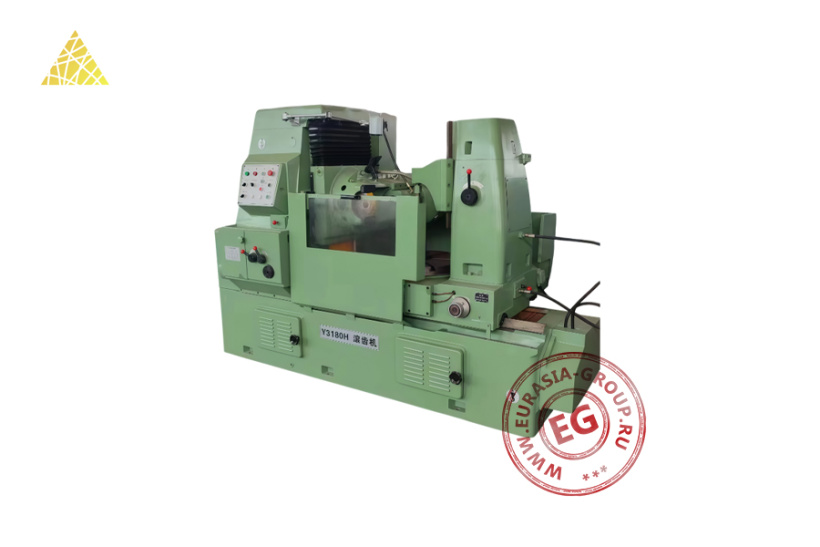

Зубофрезерный станок YM3180H представляет собой специализированное металлообрабатывающее оборудование для изготовления и обработки зубчатых колес. Конструкция станка состоит из массивного основания, обеспечивающего стабильность при работе и минимизацию вибраций. На основании размещены основные рабочие узлы станка. Центральная часть оборудования содержит рабочую зону с защитным ограждением и прозрачным окном для наблюдения за процессом обработки.
Зубофрезерный станок YM3180H работает по принципу обката, при котором червячная фреза и заготовка совершают согласованные вращательные движения, имитирующие зацепление зубчатых колес. Шпиндельный узел, удерживающий инструмент, размещен в верхней части станка и обеспечивает точное позиционирование фрезы относительно заготовки. В правой части станка находится механизм подачи и поворота заготовки, а также устройства для настройки параметров обработки. На задней части корпуса размещена система защитных кожухов и гофрированный рукав для защиты подвижных элементов. В нижней части корпуса расположены вентиляционные отверстия для охлаждения узлов станка во время работы. Станок также оснащен системой подачи СОЖ для охлаждения режущего инструмента и заготовки.
Зубофрезерный станок YM3180H предназначен для обработки цилиндрических прямозубых и косозубых шестерен, зубчатых колес, звездочек и других деталей с зубчатым профилем. Станок отличается высокой точностью обработки и надежностью конструкции. С левой стороны станка расположена панель управления с кнопками и индикаторами состояния, позволяющими оператору контролировать рабочие параметры и режимы работы. Панель оснащена индикаторными лампами разных цветов для отображения состояния станка.
| Модель | YM3180H |
| Максимальный диаметр обработки с задней стойкой (мм) | 800 |
| Максимальный диаметр обработки без задней стойки (мм) | 1000 |
| Максимальная ширина венца обрабатываемого колеса (мм) | 300 |
| Максимальный модуль обрабатываемого колеса (мм) | 10 |
| Минимальное число зубьев (шт.) | 8 |
| Максимальный угол нарезаемых зубьев | 60° |
| Максимальный вертикальный ход суппорта (мм) | 350 |
| Скорость осевой подачи (мм/об) | 0,4-4 (12 передач) |
| Скорость быстрого хода суппорта (мм/мин) | 540 |
| Максимальный угол поворота инструментальной головки | 240° |
| Максимальные размеры устанавливаемого инструмента (мм) | 180 х 180 |
| Максимальное осевое перемещение инструмента (мм) | 50 |
| Диаметр инструментальных оправок (мм) | 22, 27, 32, 40 |
| Скорость вращения инструмента (об/мин) | 40-200 (8 передач) |
| Конус шпинделя | МТ5 |
| Диаметр рабочего стола (мм) | 800 |
| Диаметр отверстия шпинделя рабочего стола (мм) | 80 |
| Скорость быстрого хода рабочего стола (мм/мин) | 500 |
| Максимальный гидравлический быстрый ход рабочего стола (мм) | 50 |
| Расстояние от оси инструмента до поверхности стола (мм) | 235-585 |
| Расстояние от кронштейна до поверхности стола (мм) | 400-600 |
| Мощность главного электродвигателя (кВт, об/мин) | 5.5, 1500 |
| Мощность двигателя осевого перемещения (кВт, об/мин) | 1.1, 1500 |
| Мощность двигателя гидравлического насоса (кВт, об/мин) | 0.55, 1500 |
| Мощность двигателя быстрого хода рабочего стола (кВт, об/мин) | 1.1, 910 |
| Система смазки | Автоматическая |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 2752 х 1490 х 1870 |
| Вес (кг) | 5500 |
