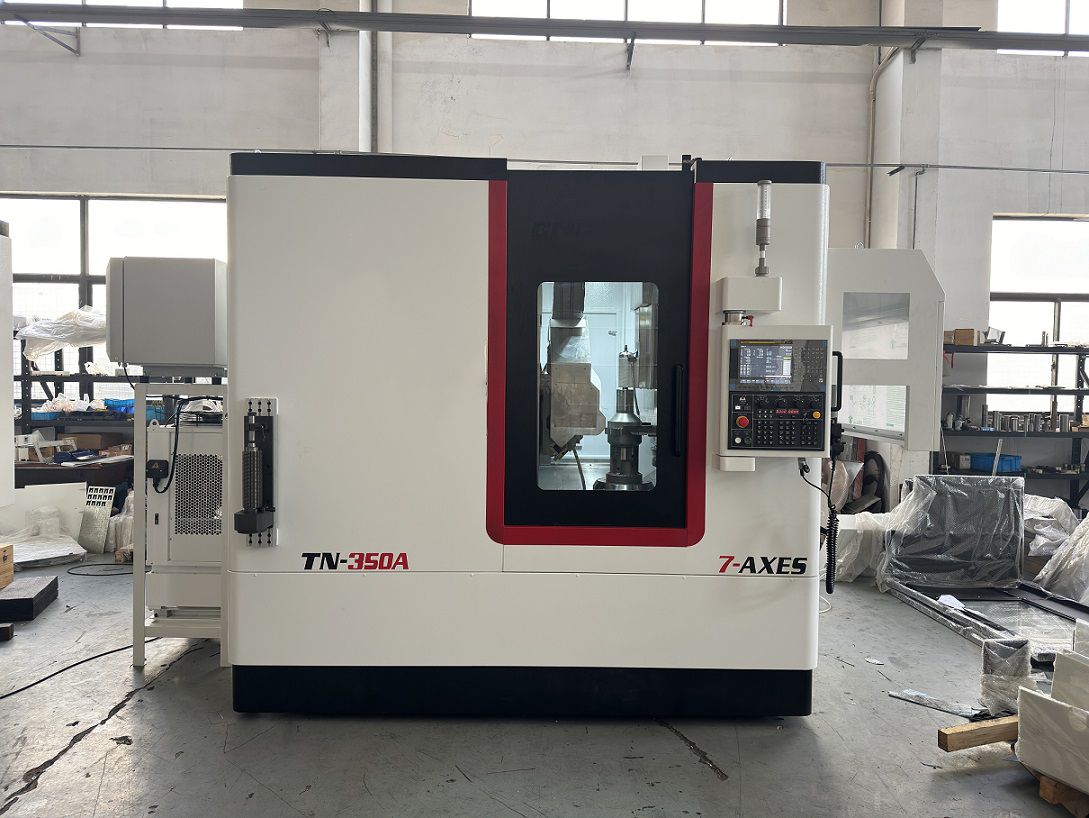

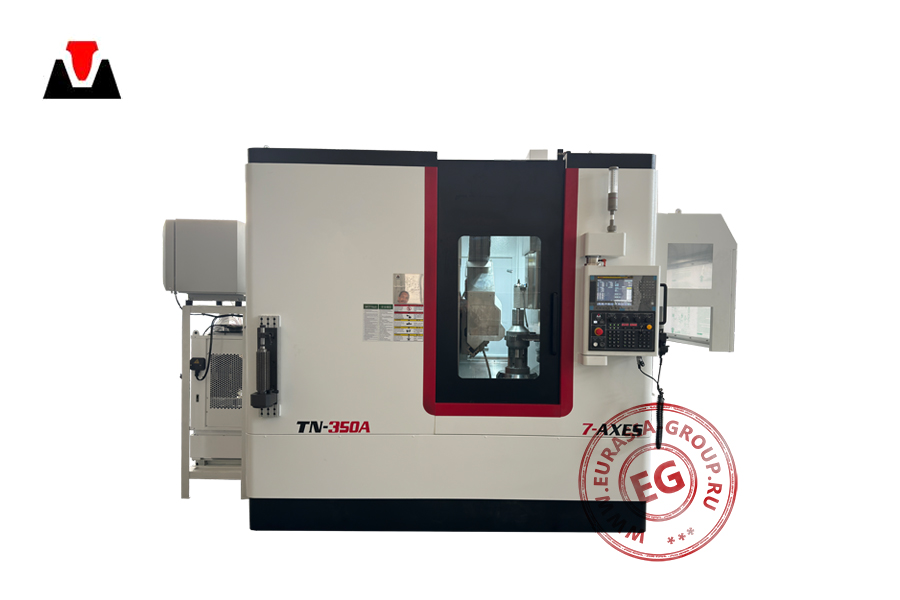

Зубофрезерный станок с ЧПУ TN-350 предназначен для нарезания зубчатых венцов на цилиндрических колесах, валах-шестернях и червячных парах методом обкатного фрезерования. Оборудование востребовано в редукторостроении, приборостроении, производстве трансмиссионных узлов и любых отраслях, где зубчатое зацепление является ключевым конструктивным элементом.

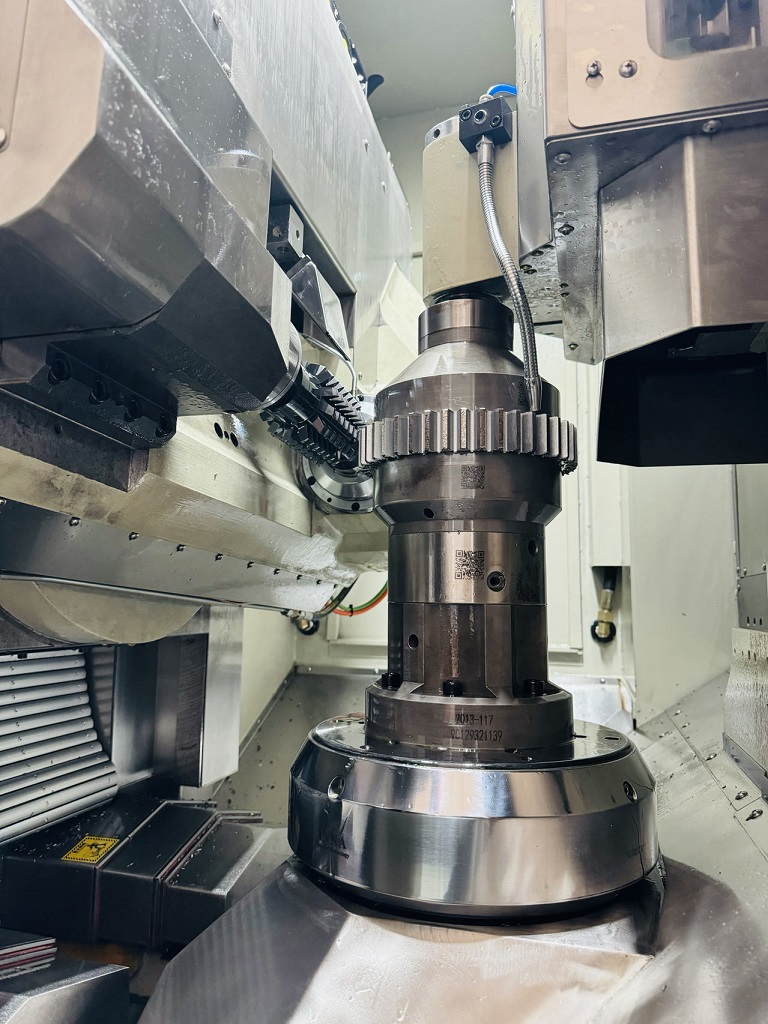

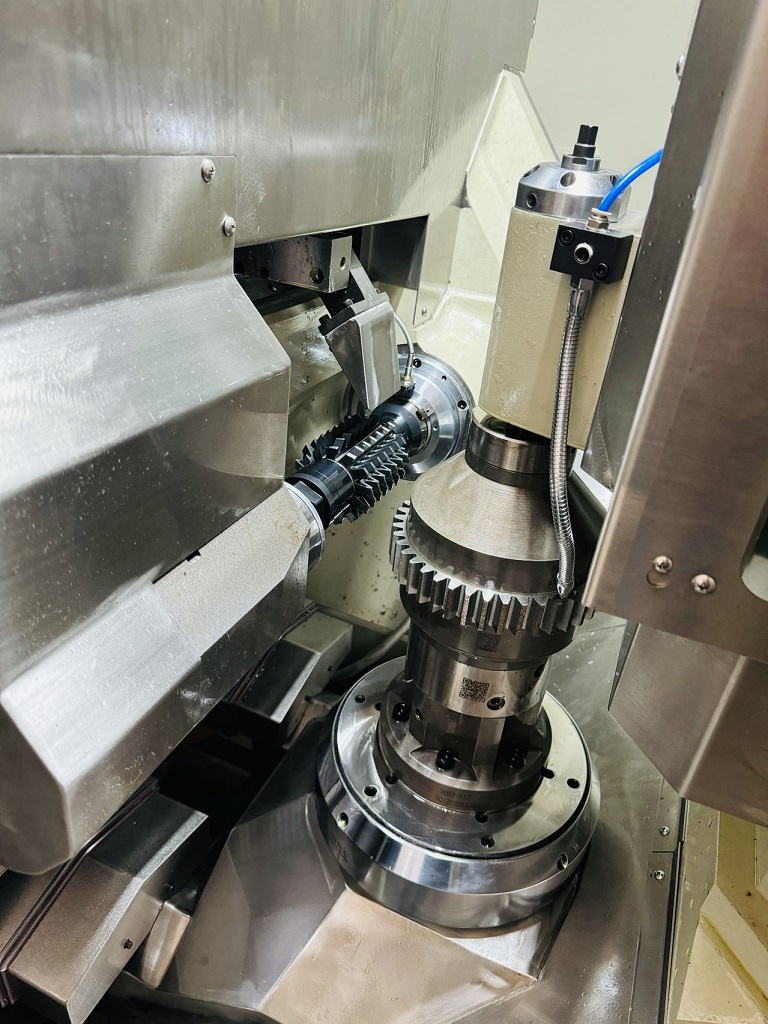

Станок TN-350 закрывает полный цикл зубонарезания. Метод обкатного фрезерования воспроизводит принцип зубчатого зацепления: червячная фреза и заготовка вращаются в строго согласованном соотношении. Фреза при этом одновременно движется вдоль оси детали, последовательно формируя каждый зуб по всей его длине. Семиосевая кинематика обеспечивает управление всеми линейными и поворотными перемещениями через систему ЧПУ. Это позволяет обрабатывать косозубые венцы, изменять угол наклона фрезы и выполнять смещение инструмента без механической перенастройки кинематических цепей. Переход на новый модуль или угол зуба выполняется программно. Контрольный датчик в рабочей зоне дает возможность выявлять отклонение профиля непосредственно в цикле, не прерывая производственный поток.
Станок TN-350 – это компактное решение для производства широкой номенклатуры зубчатых деталей с воспроизводимым качеством профиля от партии к партии. Возможность обработки как цилиндрических, так и червячных зубчатых пар на одном станке высвобождает площади и исключает необходимость содержать узкоспециализированное оборудование для каждого типа передачи. Встроенный датчик контроля выполняет измерение непосредственно в процессе обработки. Закрытое исполнение корпуса с застекленным смотровым окном удерживает СОЖ и стружку внутри рабочей зоны.
| Модель | TN-350 | |
| Максимальный наружный диаметр обрабатываемой заготовки (мм) | 350 | |
| Максимальный обрабатываемый модуль | М6/М8 | |
| Максимальный угол поворота инструментальной головки | ±45° | |
| Максимальная скорость поворота инструментальной головки (°/мин) | 720 | |
| Диаметр рабочего стола (мм) | 300 | |
| Конус инструментального шпинделя | BT40 | |
| Максимальные размеры инструмента (мм) | Ø150 x 220 | |
| Максимальное продольное смещение инструмента (мм) | 200 | |
| Максимальная скорость вращения инструмента (об/мин) | 1500 (1000 при длительной работе) | |
| Максимальная скорость вращения рабочего стола (ось С) (об/мин) | 200 | |
| Привод рабочего стола | Тип | Прямой |
| Максимальный крутящий момент (Н·м) | 825 | |
| Ход по осям X/Y/Z (мм) | 250/200/300 | |
| Максимальная скорость подачи по осям X/Y/Z (мм/мин) | 5000/1500/5000 | |
| Расстояние от оси инструмента до оси стола (мм) | 35-285 (250) | |
| Расстояние от оси инструмента до поверхности стола (мм) | 150-450 (300) | |
| Расстояние от кронштейна до поверхности стола (мм) | 340-690 (350) | |
| Расстояние от поверхности стола до нижней опорной поверхности станка (мм) | 1000 | |
| Система ЧПУ | Fanuc 0i-MF Plus | |
| Уровень шума (вхолостую) (дБ) | ≤75 | |
| Напряжение (В) / Частота (Гц) | 380/50 | |

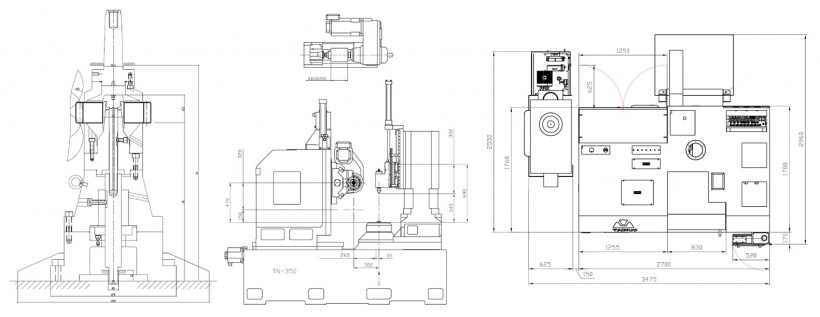

| Габаритные размеры (мм) | 3500 x 2700 x 3000 | |
| Вес (кг) | 10 000 | |
