Горизонтальный фрезерный обрабатывающий центр DHM-63S – это высокотехнологичное оборудование для комплексной обработки металлических заготовок с использованием системы ЧПУ. Фрезерный центр предназначен для выполнения широкого спектра операций, включая фрезерование, сверление и растачивание. Конструкция с горизонтальным шпинделем обеспечивает эффективное удаление стружки и стабильность обработки при работе с массивными деталями.
Горизонтальные фрезерные обрабатывающие центры применяются в машиностроении, авиационной и энергетической промышленности, а также на предприятиях металлообработки. Станок DHM-63S используется для изготовления корпусных деталей, узлов и сложных элементов из различных металлов и сплавов. Возможность автоматизации процессов и интеграции в производственные линии делает оборудование эффективным решением для серийного и среднесерийного производства.
Использование горизонтального фрезерного обрабатывающего центра DHM-63S позволяет повысить производительность, обеспечить высокую точность обработки и сократить время на переналадку. Такое оборудование востребовано на предприятиях, где важны надежность, стабильное качество изделий и оптимизация технологических процессов в металлообработке.
| Модель | DHM-63S | |

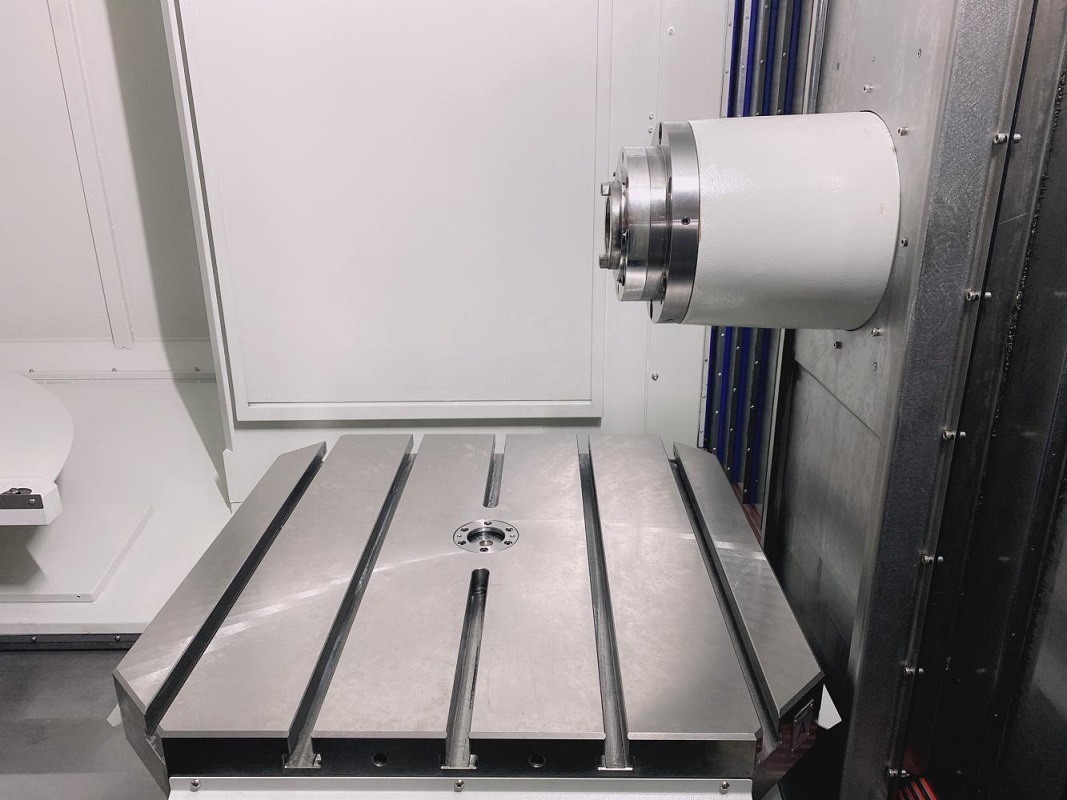

| Размеры рабочего стола (мм) | 630 x 630 | |
| Допустимая нагрузка на рабочий стол (кг) | 1200 | |
| Расстояние от торца шпинделя до центра рабочего стола (мм) | 135-1135 | |
| Расстояние от центра шпинделя до поверхности стола (мм) | 90-1090 | |
| Ход по оси X (поперечный ход колонны) (мм) | 1050 | |
| Ход по оси Y (вертикальный ход шпинделя) (мм) | 1000 | |
| Ход по оси Z (продольный ход стола) (мм) | 1000 | |
| Максимальный диаметр вращения (мм) | 1350 | |
| Максимальная высота заготовки (мм) | 1500 | |
| Скорость быстрого хода по осям X/Y/Z (м/мин) | 30/30/30 | |
| Скорость вращения шпинделя (об/мин) | 6000 | |
| Конус шпинделя | BT50 (7:24) | |
| Модель штревеля | P50T-1-MAS403(45°) | |
| Двигатель шпинделя | Мощность (кВт) | 18,5/22 |
| Крутящий момент (Н·м) | 118 | |
| Двигатель оси X | Модель | Fanuc αiF30 |
| Мощность (кВт) | 7 | |
| Крутящий момент (Н·м) | 30 | |
| Двигатель оси Y | Модель | Fanuc αiF30B |
| Мощность (кВт) | 3 | |
| Крутящий момент (Н·м) | 30 | |
| Двигатель оси Z | Модель | Fanuc αiF30 |
| Мощность (кВт) | 7 | |
| Крутящий момент (Н·м) | 30 | |
| Точность позиционирования по осям X, Y, Z (мм) | 0,01 | |
| Точность повторного позиционирования по осям X, Y, Z (мм) | 0,006 | |

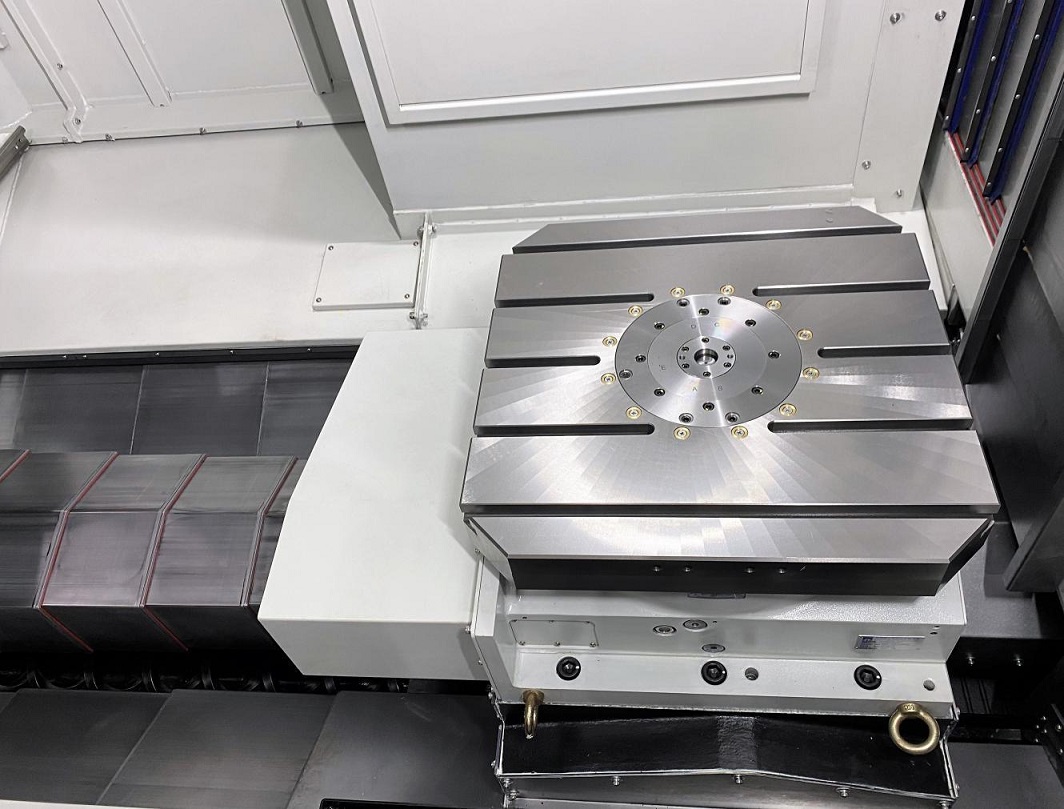

| Минимальный угол поворота (дискретность) поворотного стола (оси B) | 0,001° | |
| Скорость вращения поворотного стола (оси B) (об/мин) | 10 | |
| Точность позиционирования по оси B (с) | 10 | |
| Точность повторного позиционирования по оси B (с) | ±3 | |

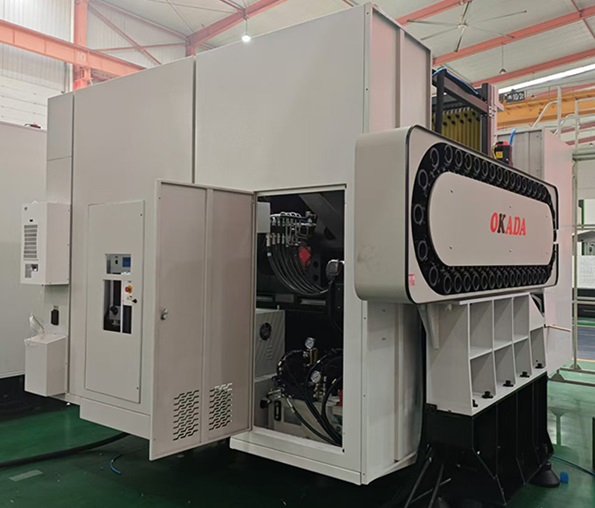

| Вместимость магазина инструментов (количество позиций) (шт.) | 60 | |
| Максимальная длина инструмента (мм) | 500 | |
| Максимальный вес инструмента (кг) | 15 | |
| Максимальный диаметр инструмента (при полной загрузке) (мм) | 125 | |
| Максимальный диаметр инструмента (при свободной соседней ячейке) (мм) | 250 | |
| Система ЧПУ | FANUC 0i-MF1 | |
| Основные вспомогательные системы | Система удаления стружки, система автоматической смазки, система охлаждения электрошкафа, освещение рабочей зоны, сигнальная лампа | |
| Напряжение (В) / Частота (Гц) | 380/50 | |
| Габаритные размеры (мм) | 7200 x 3940 x 3600 | |
| Вес (кг) | 17 000 | |
