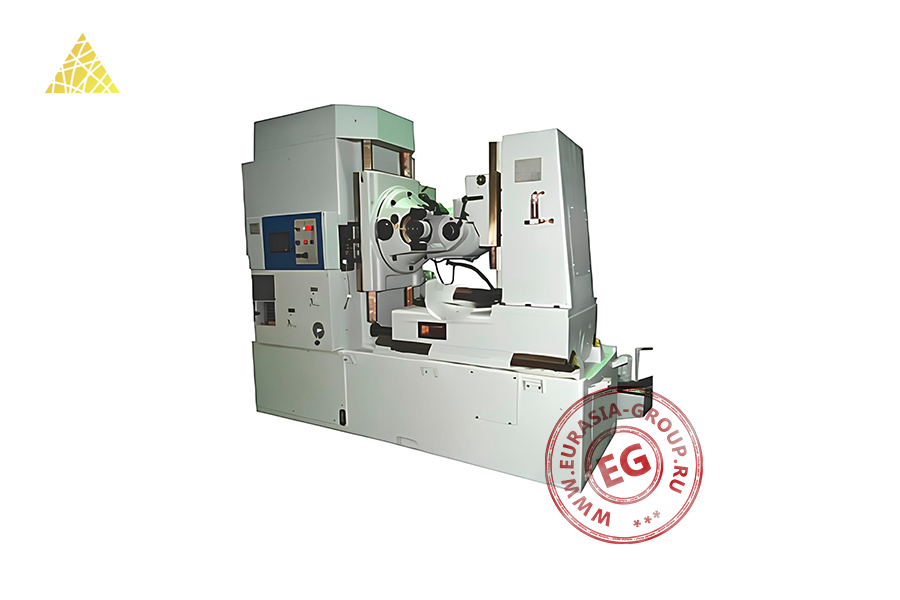

Зубофрезерный станок Y3132 представляет собой специализированное оборудование для механической обработки зубчатых колес и шестерен. Станок относится к категории зубообрабатывающих, работающих методом обката. Конструкция станка включает массивное основание, обеспечивающее стабильность при работе и поглощение вибраций. Станок оснащен панелью управления. Шпиндельный узел смонтирован в верхней части и включает механизм передачи вращения на режущий инструмент – зуборезную фрезу. Система крепления надежно фиксирует инструмент и минимизирует биение во время работы.
Рабочий стол станка имеет возможность перемещения по нескольким осям для точного позиционирования заготовки. На столе предусмотрены Т-образные пазы для установки приспособлений и зажимов. Зуборезный процесс основан на методе обката, при котором фреза и заготовка совершают согласованные движения, имитируя зацепление зубчатых колес. Это обеспечивает формирование точного профиля зубьев.
Система охлаждения подает смазочно-охлаждающую жидкость в зону резания, что снижает температуру и увеличивает стойкость инструмента. К преимуществам станка относятся высокая точность обработки, возможность выполнения сложных циклов и продолжительный срок службы режущего инструмента благодаря оптимальным режимам резания.
| Модель | Y3132 |
| Максимальный диаметр обработки прямозубых колес (мм) | 320 |
| Максимальный диаметр обработки при угле наклона зубьев 30° (мм) | 200 |
| Максимальный диаметр обработки при угле наклона зубьев 45° (мм) | 200 |
| Максимальный обрабатываемый модуль зубчатых колес (мм) | 6 |
| Максимальная ширина венца обрабатываемого колеса (мм) | 230 |
| Максимальный диаметр инструмента (мм) | 140 |
| Максимальный угол поворота инструментальной головки | 60° |
| Максимальный угол нарезаемых косозубых колес | 60° |
| Скорость вращения инструмента (об/мин) | 50-315 |
| Скорость вращения рабочего стола (об/мин) | 0-28 |
| Конус шпинделя | МТ4 |
| Диаметр инструментальных оправок (мм) | 22, 27, 32 |
| Расстояние между осями инструмента и рабочего стола (мм) | 60-250 |
| Расстояние от оси инструмента до поверхности стола (мм) | 250-500 |
| Расстояние от кронштейна до поверхности стола (мм) | 360-600 |
| Максимальное осевое перемещение инструмента (мм) | 40 |
| Мощность главного двигателя (кВт) | 3.5/4.5 |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 1990 х 1107 х 1650 |
| Вес (кг) | 3500 |
