Зубодолбежный станок Y5120

Распечатать

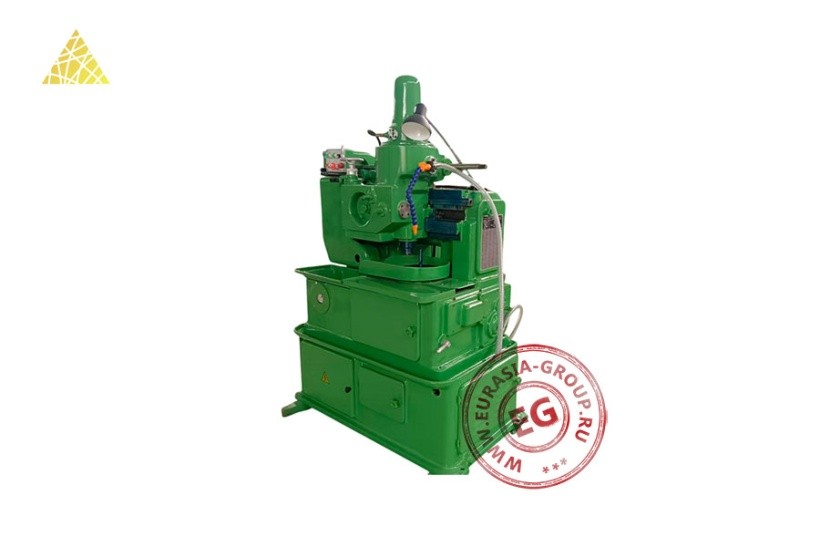

Зубодолбежный станок Y5120

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Скорость хода долбяка (раз/мин)

200/600
Мощность двигателя (кВт)

1,5
Шероховатость поверхности (мкм)

3,2

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Зубодолбежный станок Y5120 представляет собой специализированное металлообрабатывающее оборудование для нарезания зубчатых колес методом долбления. В основе конструкции – массивная станина, обеспечивающая необходимую жесткость при работе.

Принцип работы основан на последовательном снятии материала заготовки специальным долбяком, совершающим возвратно-поступательное движение. Процесс обработки происходит при строго согласованном движении инструмента и заготовки, воспроизводящем зацепление зубчатых колес. Конструкция Y5120 обеспечивает высокую жесткость технологической системы. Точные направляющие и механизмы станка гарантируют стабильность параметров нарезаемых зубчатых колес. Массивное основание поглощает вибрации, возникающие в процессе работы.

Основная область применения Y5120 – производство зубчатых колес для различных отраслей машиностроения. Станок эффективен при изготовлении как единичных деталей, так и при серийном производстве. Особую ценность представляет при обработке труднодоступных поверхностей зубчатых колес, например при нарезании внутренних зубьев. К преимуществам станка относятся универсальность применения для различных типов зубчатых колес, высокая точность обработки, качество поверхности зубьев, надежность механизмов. Конструкция обеспечивает удобство наладки и обслуживания оборудования.

Модель	Y5120
Максимальный диаметр нарезаемых колес с внешним зацеплением (мм)	200
Максимальный диаметр нарезаемых колес с внутренним зацеплением (мм)	120
Минимально обрабатываемый модуль нарезаемого колеса (мм)	0,25
Максимально обрабатываемый модуль нарезаемого колеса (мм)	4
Скорость хода долбяка (раз/мин)	200/600
Мощность главного двигателя (кВт)	1,5
Шероховатость обработанной поверхности (мкм)	3,2
Параметры электропитания (В/Гц)	380/50
Габаритные размеры (мм)	1300 × 1000 × 1090
Вес (кг)	1700
