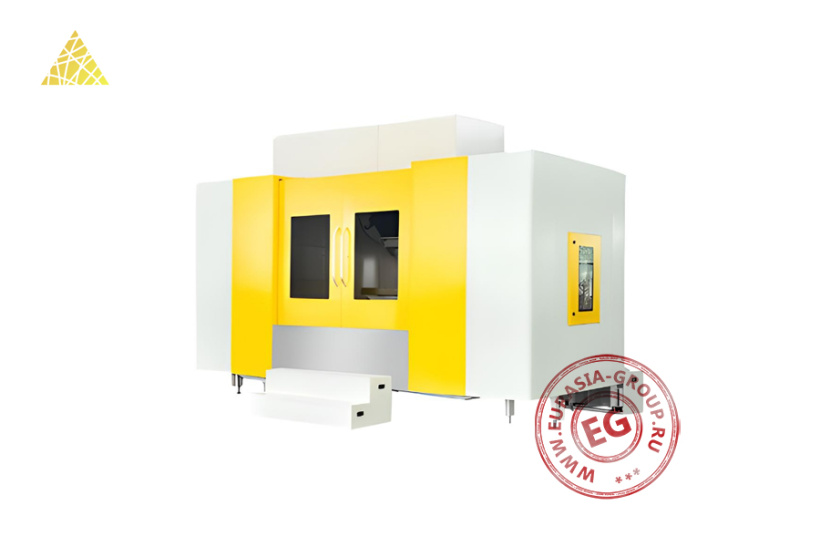

Горизонтальный фрезерный обрабатывающий центр HMC1814 представляет собой высокоэффективное металлообрабатывающее оборудование с горизонтальным расположением шпинделя.
Станок построен на базе жесткой станины, обеспечивающей стабильность во время обработки. Основное рабочее пространство ограждено защитой кабинетного типа и дверями со смотровыми окнами для контроля процесса обработки.

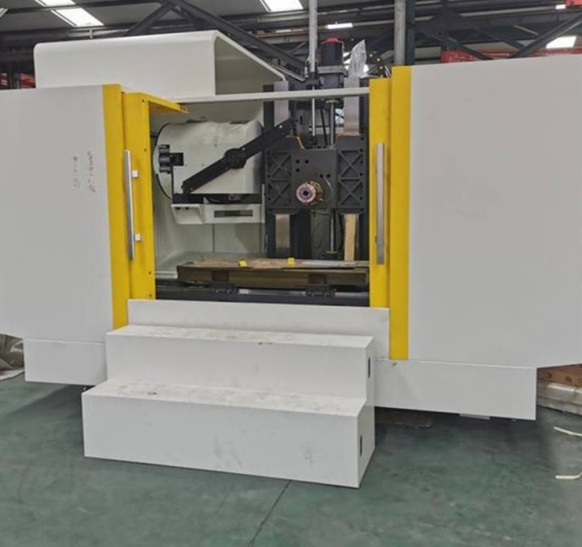

Для облегчения доступа к зоне обработки предусмотрена ступенчатая площадка. Обрабатывающий центр оборудован системой автоматической смены инструмента, расположенной внутри рабочей зоны. Инструментальный магазин вмещает набор необходимых для обработки инструментов, минимизируя время простоя при переналадке. Обработка на HMC1814 осуществляется за счет горизонтального перемещения рабочего стола с заготовкой и вертикального перемещения шпиндельной бабки.

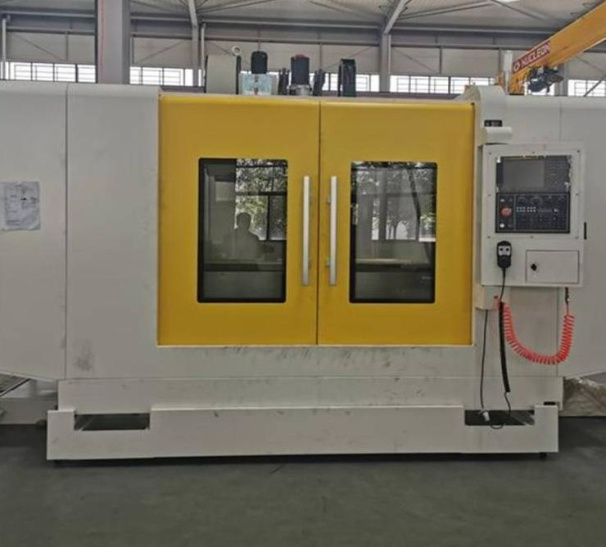

На корпусе станка расположен пульт управления с ЧПУ, оснащенный цифровым дисплеем и клавиатурой для программирования режимов обработки. Оператор взаимодействует со станком через эргономичный интерфейс. Технология горизонтального фрезерования превосходит вертикальную при обработке сложных деталей, требующих многостороннего доступа инструмента. Система ЧПУ управляет всеми перемещениями с высокой точностью, поддерживая постоянные скорости резания даже при сложных траекториях.
| Модель | HMC1814 |
| Размер рабочего стола (мм) | 2 000 × 900 |
| Количество и размер Т-образных пазов (мм) | 5–22 × 165 |
| Допустимая нагрузка на рабочий стол (кг) | 1 600 |
| Расстояние от торца шпинделя до центра рабочего стола (мм) | 200–1 100 |
| Расстояние от центра шпинделя до поверхности рабочего стола (мм) | 30–1 430 |
| Ход рабочего стола по оси X (мм) | 1 800 |
| Ход колонны по оси Z (мм) | 900 |
| Ход шпиндельной бабки по оси Y (мм) | 1 400 |
| Направляющие по оси X / Z | Роликовые направляющие Hiwin 55 |
| Направляющие по оси Y | Направляющие скольжения |
| Привод по оси X / Z | Сервопривод Fanuc, ШВП Hiwin 5512 |
| Привод по оси Y | Сервопривод Fanuc, ШВП Hiwin 5110 |
| Скорость хода по оси X / Y / Z (мм/мин) | 12 000 |
| Скорость подачи по оси X / Y / Z (мм/мин) | 1–10 000 |
| Скорость вращения шпинделя (об/мин) | 6 000 |
| Мощность двигателя шпинделя (кВт) | 15 |
| Отверстие шпинделя (мм) | BT50, Ø 190 |
| Магазин инструментов | 24T BT50 |
| Максимальный диаметр инструмента (мм) | 112 (при полной загрузке) 200 (без соседних) |
| Максимальная длина инструмента (мм) | 300 |
| Максимальный вес инструмента (кг) | 15 |
| Точность позиционирования (мм) | 0.008/300 (по стандарту GB/T18400. 4-2010) |
| Точность повторного позиционирования (мм) | 0.005/300 (по стандарту GB/T18400. 4-2010) |
| Система ЧПУ | Fanuc 0i-MF PLUS |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 4 800 × 3 800 × 3 450 |
| Вес (кг) | 13 000 |
