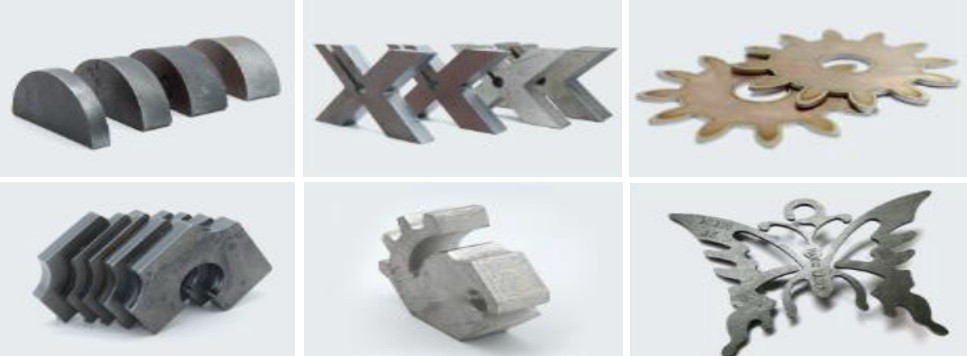

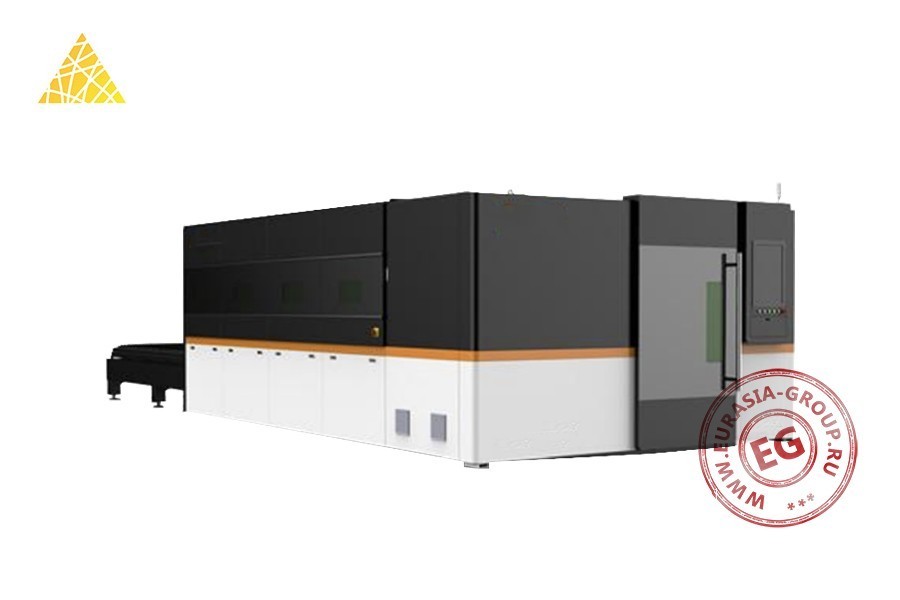

Станок для лазерной резки XT-G2060ProBevel с функцией скоса предназначен для раскроя листового металла и формирования кромок под сварку. Оборудование востребовано в машиностроении, судостроении и производстве металлоконструкций, где необходима подготовка деталей к сборке. Станок выполняет комплексную обработку заготовок: от фигурного раскроя до снятия фасок под углом за один проход.
Конструктивно станок представляет собой закрытый портальный комплекс с двумя рабочими столами и системой их быстрого обмена. Пока на одном столе выполняется резка, на втором оператор размещает новый лист, минимизируя простои. Портал перемещается по трем осям на направляющих с зубчато-реечной передачей, обеспечивая стабильное позиционирование. Ключевой элемент – режущая головка с двухосевым механизмом качания, которая наклоняет сопло относительно заготовки подобно запястью руки. Это позволяет формировать V-образные, Y-образные и другие профили кромок без переустановки детали. Волоконный излучатель генерирует луч, а режущая головка с водяным охлаждением направляет его в зону реза. Двухконтурная система охлаждения поддерживает температурный режим оптики. Газовая система подает воздух, кислород или азот в зависимости от материала и управляет давлением программно. Стабилизатор защищает электронику от скачков в сети. Русскоязычный программный пакет включает модуль для расчета траекторий при резке скосов.
Совмещение раскроя и подготовки кромок в едином цикле заметно сокращает время производства деталей и исключает промежуточные операции. Конструкция с двумя столами повышает загрузку станка и увеличивает выпуск продукции за смену. Минимизация ручного труда при доработке кромок снижает себестоимость и ведет к стабильному качеству сварных швов.
| Модель | XT-G2060ProBevel | ||
| Источник лазера | Модель | Raycus 20kw | |
| Срок службы (ч) | 100 000 | ||
| Режущая головка | Модель | BOCI BLT4 | |
| Регулировка фокусного расстояния (мм) | ≤0,01 | ||
| Тип охлаждения | Водяное | ||
| Степень защиты от пыли | IP65 | ||
| Размеры рабочего поля (мм) | 2000 x 6050+2000 x 6050 | ||
| Скорость резки (м/мин) | ≤50 | ||
| Скорость холостого перемещения (м/мин) | ≤180 | ||
| Полезная площадь резки со скосом (мм) | Верхний стол | 1500 x 4500 | |
| Нижний стол | 1000 x 4500 | ||
| Программное обеспечение | FSCUT 9100, Hypcut FSG8000 (на русском языке) | ||
| Программное обеспечение для резки скосов | Facut 9 100 | ||
| Резка под углом | Ось качания | AB | |
| Угол качания оси A | 50-47° | ||
| Угол качания оси B | ±50° | ||
|
Скорость вращения оси (об/мин) |
30, 52 | ||
| Угловое ускорение оси (рад/с²) | 30 | ||
| Точность позиционирования (мм) | ±0,02 | ||
| Точность повторного позиционирования (мм) | ±0,01 | ||
| Длина кабеля (мм) | 15 000 | ||
| Степень защиты | IP65 | ||
| Вес оси (кг) | 12,65 | ||
| Ход по оси X (мм) | 2010 | ||
| Ход по оси Y (мм) | 6050 | ||
| Ход по оси Z (мм) | 400 | ||
| Максимальная скорость позиционирования (связь X, Y) (м/мин) | ≤150 | ||
| Точность позиционирования по оси XY (мм) | ±0,03 | ||
| Точность повторного позиционирования по оси XY (мм) | ±0,02 | ||
| Максимальное ускорение (G) | 15 | ||
| Напряжение (В) / Частота (Гц) | 380, 3 фазы / 50 | ||
| Уровень шума (дБ) | 75 | ||
| Время смены (обмена) рабочих столов (с) | 35 | ||
| Станина | Параллельность (мм) | <0,03 | |
| Максимальная нагрузка на стол (кг) | 900 | ||
| Зубчатая рейка | Модель | XT/TWIN | |
| Точность шлифования | DIN6 | ||
| Прямолинейность (мм) | 0,03 | ||
| Двухтемпературная система охлаждения | Модель | HANLI/Teyu/XT | |
| Отображение температуры воды | В режиме реального времени | ||
| Вспомогательная система контроля и подачи газа | Функция | Подача сжатого воздуха, кислорода и азота | |
| Программное обеспечение | Управление газовым переключателем и давлением воздуха | ||
| Редуктор | XTLASER | ||
| Воздушный компрессор | Давление (бар) | 16 | |
| Мощность (кВт) | 37 | ||
| Мощность серводвигателей (кВт) | Ось X | 1,7 | |
| Ось Y | 3,9 | ||
| Ось Z | 0,75 | ||
| Мощность стабилизатора (кВА) | 150 | ||
| Установленная мощность (кВт) / Рабочий ток (А) | 100/198 | ||
| Параметр | Габаритные размеры (мм) | Вес (кг) | Общий вес (кг) |
| Внешняя упаковка | 4900 х 2300 х 2500 | 4000 | 4210 |
| Задняя станина | 6800 х 2300 х 1800 | 2800 | 3100 |
| Лазерный модуль | 1450 х 1150 х 2000 | 420 | 500 |
| Вентилятор | 880 х 880 х 1050 | 100 | 150 |
| Система охлаждения | 1680 х 1220 х 1900 | 550 | 600 |
| Передняя станина | 8100 х 2300 х 2500 | 4000 | 4200 |
| Огнеупорный кирпич | 840 х 560 х 460 | 150 | 200 |
| Стабилизатор | 950 х 700 х 1350 | 280 | 320 |
| Материал | Толщина (мм) | Скорость резки (м/ мин) | Давление воздуха (кг) | Диаметр сопла (мм) | Расход воздуха (м³/ч) |
Потребление электроэнергии (кВт·ч) |
| Углеродистая сталь (кислород) | 5 | 2,4-3,8 | 1,2 | 1 | 1,1 | 42,1 |
| 6 | 2,4-3,5 | 1,2 | 1 | 1,1 | 48,1 | |
| 8 | 1,8-3,4 | 1,5 | 1,2 | 3 | 48,1 | |
| 10 | 1,5-3,3 | 1,5 | 1,2 | 3 | 62,4 | |
| 12 | 1,3-3,2 | 1,5 | 1,2 | 3 | 62,4 | |
| 14 | 1-2,2 | 1,6 | 1,4 | 3,2 | 68,3 | |
| 16 | 0,9-2 | 1,6 | 1,4 | 3,2 | 68,3 | |
| 18 | 0,8-1,5 | 2 | 1,6 | 5,8 | 82,8 | |
| 20 | 0,8-1,4 | 2 | 1,6 | 6,5 | 82,8 | |
| 25 | 0,5-0,7 | 2,5 | 1,6 | 6,5 | 82,8 | |
| 30 | 0,4-0,5 | 2,5 | 1,6 | 6,5 | 82,8 | |
| 35 | 0,25-0,35 | 2,5 | 1,6 | 6,5 | 82,8 | |
| 40 | 0,15-0,25 | 2,5 | 1,6 | 6,5 | 82,8 | |
| Углеродистая сталь (азот) | 5 | 12-13 | 12 | 3 | 43,2 | 68,3 |
| 6 | 9-10 | 12 | 3 | 43,2 | 68,3 | |
| 8 | 8-9 | 16 | 3 | 48 | 82,8 | |
| 10 | 5-7 | 16 | 3 | 48 | 82,8 | |
| 12 | 3,5-4 | 16 | 3 | 48 | 82,8 | |
| Нагревающая сталь (азот) | 5 | 10-12 | 20 | 3 | 85,6 | 82,8 |
| 6 | 7,5-8,5 | 20 | 3 | 85,6 | 82,8 | |
| 8 | 6,5-7,2 | 20 | 3 | 85,6 | 82,8 | |
| Нагревающая сталь (азот) | 10 | 4,5-5,2 | 20 | 4 | 113,9 | 82,8 |
| 12 | 0,7-4 | 20 | 4 | 113,9 | 82,8 | |
| 14 | 7,6-2,3 | 20 | 4 | 113,9 | 82,8 | |
| 16 | 1-2,1 | 20 | 4 | 113,9 | 82,8 | |
| 18 | 0,8-1,7 | 25 | 5 | 178,5 | 82,8 | |
| 20 | 0,75-1,5 | 25 | 5 | 178,5 | 82,8 | |
| 25 | 0,2-0,3 | 25 | 5 | 178,5 | 82,8 | |
| 30 | 0,1-0,15 | 25 | 6 | 214,2 | 82,8 | |
| Нагревающая сталь (воздух) | 5 | 13-16 | 10 | 3 | NA | 82,8 |
| 6 | 12-15 | 10 | 3 | 82,8 | ||
| 8 | 7-10 | 10 | 3 | 82,8 | ||
| 10 | 5-7 | 10 | 4 | 82,8 | ||
| 12 | 4,5-6 | 10 | 4 | 82,8 | ||
| 14 | 1,6-3 | 10 | 4 | 82,8 | ||
| 16 | 1,5-2,5 | 10 | 4 | 82,8 | ||
| 18 | 0,8-1,7 | 10 | 5 | 82,8 | ||
| 20 | 0,75-1,5 | 10 | 5 | 82,8 |
