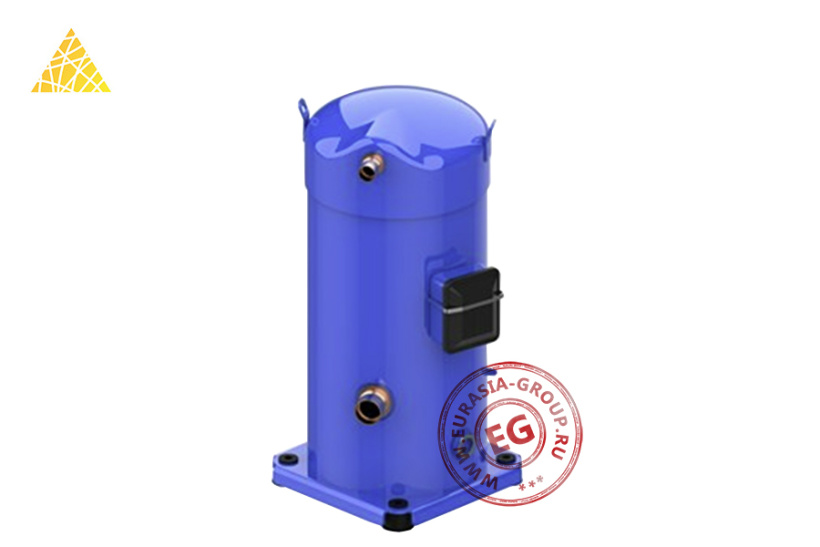

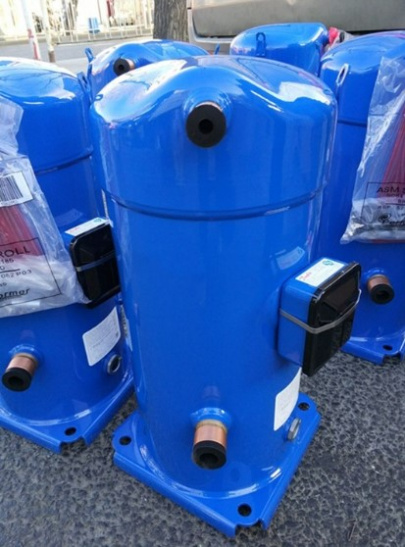

Одноступенчатый компрессор спиральный SM161T4VC – это образец конструкции компрессоров, которые становятся все более популярными для использования в системах HVAC, поскольку они более надежны и эффективны, чем поршневые типы. Это самый простой и недорогой тип, они работают только на одной скорости. Преимущество спирального компрессора в том, что он имеет меньше движущихся частей и меньше колебаний крутящего момента по сравнению с поршневым компрессором. Это преимущество выражается в плавной и бесшумной работе.
Спиральный компрессор для кондиционирования воздуха SM161T4VC не имеет «клапанов» в традиционном смысле, а использует две чередующиеся спирали, одна из которых движется, а другая неподвижна. Движущаяся спираль не вращается – она движется по орбите. Воздух попадает во впускное отверстие, и, если вращающаяся спираль движется, объем спирали, в котором находится воздух, становится все меньше и меньше. Когда это происходит, карманы хладагента между двумя спиралями медленно выталкиваются к центру двух спиралей, вызывая уменьшение объема газа. Затем он выпускается через центральное отверстие в конденсатор.
Спирали металлические, поэтому масляная смазка важна для их бесшумной работы и предотвращения износа. На неподвижной спирали также имеется обратный клапан нагнетания. Этот клапан открывается и закрывается, что предотвращает возврат хладагента обратно в компрессор во время цикла выключения.
Компрессор спирального типа SM161T4VC выпускается в виде одного компрессора, но может быть собран в тандемные комбинации. Соединения жидкостной и всасывающей линий, которые совпадают с соединениями других основных производителей спиральных компрессоров, позволяют использовать эту модель для замены на линии устаревших компрессоров, произведенных практически любой компанией.

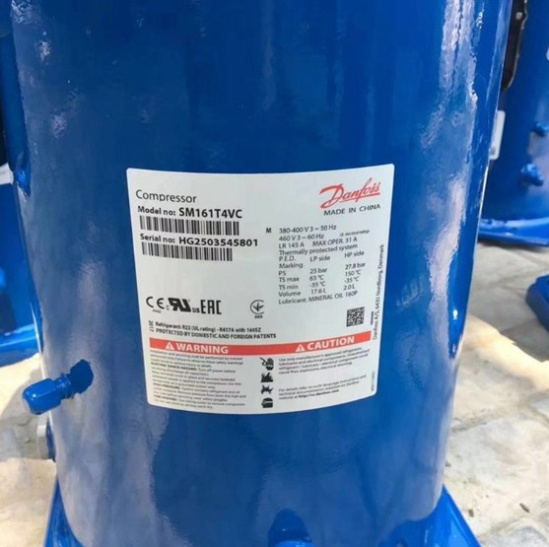

| Модель | SM161T4VC |
| Выходное уплотнение (Н-м) | 15 |
| Объем выхода (см³) | 216,6 |
| Высота выходного соединения (мм) | 556 |
| Выпускной угловой клапан | 8551106b |
| Размер резьбы выхода (дюйм) | 7 / 8 |
| Размер трубопровода выхода (дюйм) | 7 / 8 |
| Клапан выхода (Н-м) | 50 |
| Крутящий момент заземления (Н-м) | 2 |
| Скорость вращения (50 Гц) (об/мин) | 2900 |
| Скорость вращения (60 Гц) (об/мин) | 3500 |
| Максимальная низкая температура TS (°C) | 63 |
| Максимальный рабочий ток MOC (А) | 31 |
| Максимальная высокая температура TS (°C) | 150 |
| Минимальная низкая температура TS (°C) | -35 |
| Минимальная высокая температура TS (°C) | -35 |
| Номинальное напряжение низкое (50 Гц) (В) | 380 |
| Номинальное напряжение низкое (60 Гц) (В) | 460 |
| Номинальное напряжение высокое (50 Гц) (В) | 400 |
| Номинальное напряжение высокое (60 Гц) (В) | 460 |
| Максимальное количество запусков в час | 12 |
| Масло | 160P |
| Баланс масла | 3 / 8 '' конус SAE |
| Крутящий момент масла (Н-м) | 48 |
| Испытательное низкое давление (бар) | 25 |
| Испытательный перепад давления (бар) | 24 |
| Испытательное высокое давление (бар) | 32 |
| Тип топлива | Минеральное масло |
| Низкое значение диапазона напряжения (50 Гц) (В) | 342 |
| Низкое значение диапазона напряжения (60 Гц) (В) | 414 |
| Высокое значение диапазона напряжения (50 Гц) (В) | 440 |
| Высокое значение диапазона напряжения (60 Гц) (В) | 506 |
| Защита двигателя | Встроенный предохранитель от перегрузки |
| Крутящий момент питания (Н-м) | 3 |
| Винт для подключения питания (мм) | 4,8 |
| Диаметр (мм) | 266 |
| Фаза | 3 |
| Сопротивление катушки трехфазного компрессора (Ом) | 0,94 |
| Напряжение питания компрессора | 380 – 415 / 3 / 50 460 / 3/ 60 В |
| Вязкость | 32 cP |
| Энергоэффективный контроллер | 1 |
| Установка смотрового окна | Резьбовая |
| Тип соединения | Пайка |
| Код конфигурации | Автономный |
| Цвет | Синий |
| Интерфейс манометра высокого давления | Нет |
| Объем катушки высокого давления (л) | 1,6 |
| Объем заправки маслом (л) | 3,6 |
| Сегментированное использование | Кондиционер |
| Хладагент | R22 |
| Заправка хладагента (кг) | 12,5 |
| Количество в упаковке | 6 |
| Габаритные размеры брутто (мм) | 1140 х 950 х 790 |
| Вес упаковки (кг) | 546 |
| Заводская установка низкого давления (бар) | 25 |
| Заводская установка высокого давления (бар) | 33 |
| Высота подключения всасывающей трубы (мм) | 180 |
| Размеры всасывающего соединения | 1 3 / 8 in |
| Размеры трубопровода всасывания | 1 3/8 in |
| Ток торможения (A) | 145 |
| Установочный крутящий момент (Н-м) | 21 |
| Стандарты установки | ODF |
| Сертификация | CE, UL, KCA |
| Общая высота (мм) | 591 |
