Сварной теплообменник

Сварной теплообменник – устройство, которое предназначено для передачи тепла теплоприёмнику от теплоносителя и используется, в основном, в нефтехимической и нефтегазовой промышленности, однако применяется и в других отраслях (фармацевтическая, горнодобывающая).

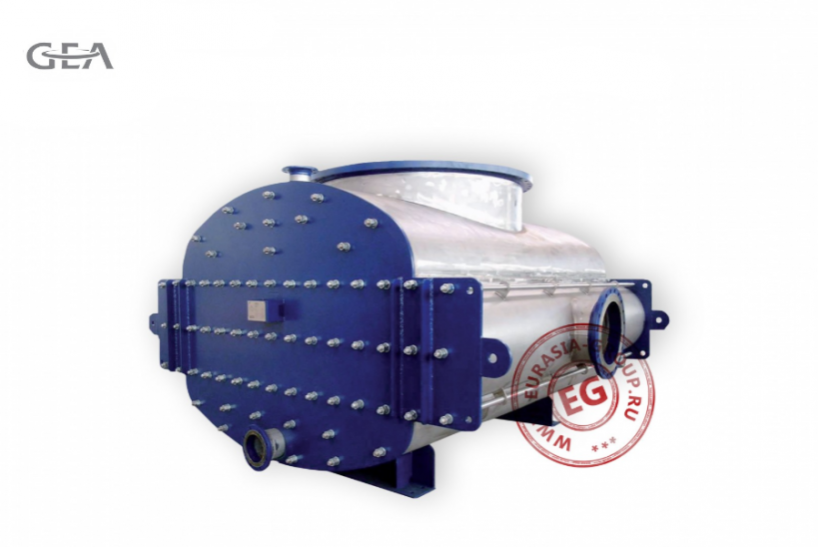

Теплообменник конструктивно является компактным устройством и состоит:

• рама из четырех стоек-штырей;

• кассеты прямоугольных пластин, устанавливаемые в пакете с одинаковыми зазорами, что и образовывает второй контур движения;

• пакет, состоящий из кассет, устанавливается в раму;

• две пластины (верхняя и нижняя);

• четыре съёмные регулируемые перегородки;

• крепежные болты по периметру съёмных перегородок;

• две гофрированные пластины, наиболее удобные для использования в высоковязкой среде.


Принцип работы устройства заключается в том, что внутри создаётся U-образный канал циркуляции среды. В теплообменнике происходит перекрестное движение потоков.

Сварные теплообменники обладают рядом преимуществ:

• цельносварная конструкция устраняет необходимость в использовании уплотнений и резиновых прокладок;

• широкие проточные каналы дают возможность работать с вязкой суспензией;

• особое рифление пластин увеличивает порог температурного режима;

• наличие съёмных регулируемых перегородок позволяет менять уровень давления и осуществлять качественную промывку устройства при доступе с любой стороны.
