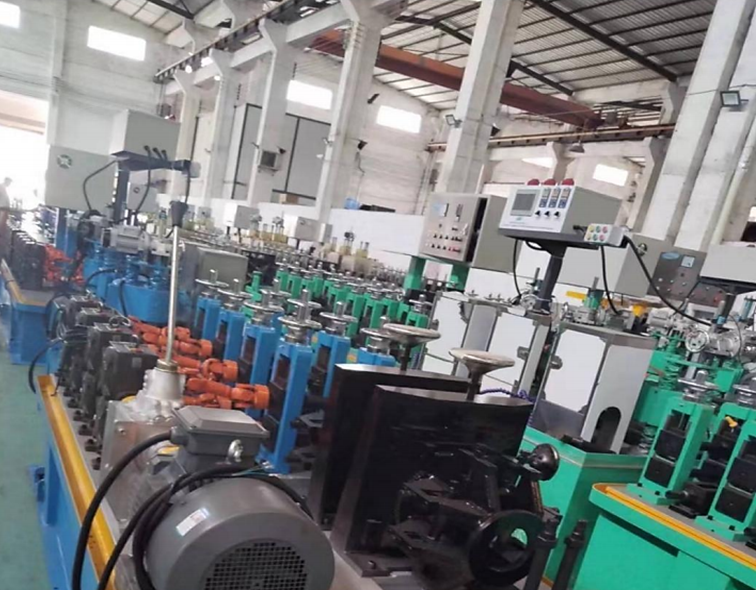

Общие параметры
|
Модель
|
JD-50L
|
|
Диапазон скоростей (м/мин)
|
1-10
|
|
Тип сварных труб
|
Круглая труба / квадратная труба
|
|
Материал сварных труб
|
Нержавеющая, углеродистая, оцинкованная сталь
|
|
Диаметр сварных труб (мм)
|
50, 55, 60, 65, 70, 75
|
|
Толщина стенок сварных труб (мм)
|
0,5-1
|
|
Длина выпускаемой продукции (м)
|
3-12
|
|
Допуск по наружному диаметру (мм)
|
±0,10
|
|
Допуск по длине (мм)
|
0-2
|
|
Коробка передач
|
R87 x 2
|
|
Редуктор
|
Червячно-косозубый редуктор модели WPSZ80
|
|
Панель основания и боковые плиты станины
|
Панель (мм)
|
28
|
|
Боковые плиты (мм)
|
8
|
|
Материал
|
Углеродистая сталь Q235
|
|
Электропитание главного источника питания (В/Гц)
|
380-415, 3 фазы 50
|
|
Общая мощность (кВт)
|
27
|
|
Занимаемая площадь (мм)
|
20 000 x 1100 x 1600
|
Двухпозиционный разматыватель
| Максимальная ширина стальной ленты в рулоне (мм) |
До 350 |
| Максимальный наружный диаметр рулона (мм) |
≤1600 |
| Внутренний диаметр рулона стальной ленты (мм) |
450-600 |
| Максимальная грузоподъемность (т) |
3 |

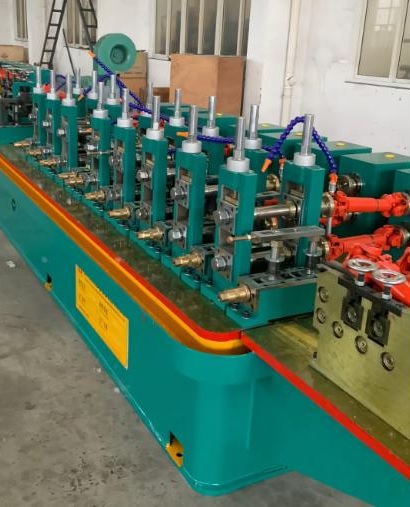

Главный формовочный станок
| Материал станины горизонтальных роликов |
Высокопрочный чугун с шаровидным графитом марки HT250 |
| Диаметр вала горизонтального ролика |
40 мм, материал - конструкционная хромистая сталь 40Cr. Допуск вала составляет ≤0,03 мм. Регулировка горизонтального ролика осуществляется вручную. |
| Материал станины вертикальных роликов |
Серый чугун марки HT-250 |
| Диаметр вала вертикального ролика |
25 мм, материал - конструкционная хромистая сталь 40Cr |
| Подшипники |
NSK |
| Червячный редуктор |
Модель WPSZ80 |
| Редуктор (коробка передач) |
Модель R87-AD |
| Приводной электродвигатель (кВт) |
7,5 |
Калибровочно-правильный станок
| Диаметр вала правильной головки (мм) |
30 |
| Червячный редуктор |
Модель WPSZ80 |
| Коробка передач (редуктор) |
Цилиндрический редуктор с закаленными шестернями модели R87 |
| Приводной электродвигатель (кВт) |
7,5 |
Автоматический отрезной станок по металлу
| Модель отрезной головки |
330 |
| Диаметр пильного диска (мм) |
250-300 |
| Точность резки по длине |
При длине заготовки от 0,5 до 6 м погрешность составляет ±1 мм |
| Электродвигатель (кВт) |
2,4 / 3 |
Калибровочно-правильный станок
| Диаметр вала правильной головки (мм) |
40 |
| Червячный редуктор |
Модель WPSZ115 |
| Коробка передач |
Коробка передач модели R97-AD |
| Приводной электродвигатель (кВт) |
15 |
Сервоприводной ленточнопильный отрезной станок
| Модель отрезной головки |
4020 |
| Точность резки по длине |
При длине заготовки от 0.5 до 6 м погрешность составляет ±1 мм |
| Электродвигатель (кВт) |
2,4 / 3 |
Автоматический роликовый приемный стол
|
Грузоподъемность (т)
|
2
|
|
Спецификация продукции (мм)
|
19-63,5
|
|
Тип исполнения приемного корпуса
|
Профильная труба
|
|
Размер профильных труб (мм)
|
60 x 40
|
|
Длина продукции (м)
|
3-12
|
|
Необходимое давление источника воздуха (МПа)
|
0,4 ≤ P ≤ 0,8
|
