Оборудование для шелкографии серии YH – это серия высокопроизводительных стационарных среднегабаритных высокотехнологичных автоматических электропневматических многокрасочных трафаретных станков ротационного типа непрерывного производства, предназначенных для эксплуатации на крупных предприятиях лёгкой промышленности, где они непосредственно используются с целью нанесения на тканях изображений или рекламных надписей. Точность печати на станках данной серии достигает ±0,03 мм, при этом серия представлена моделями с 4, 6, 8, 10, 12, 14 и 16 печатными секциями.

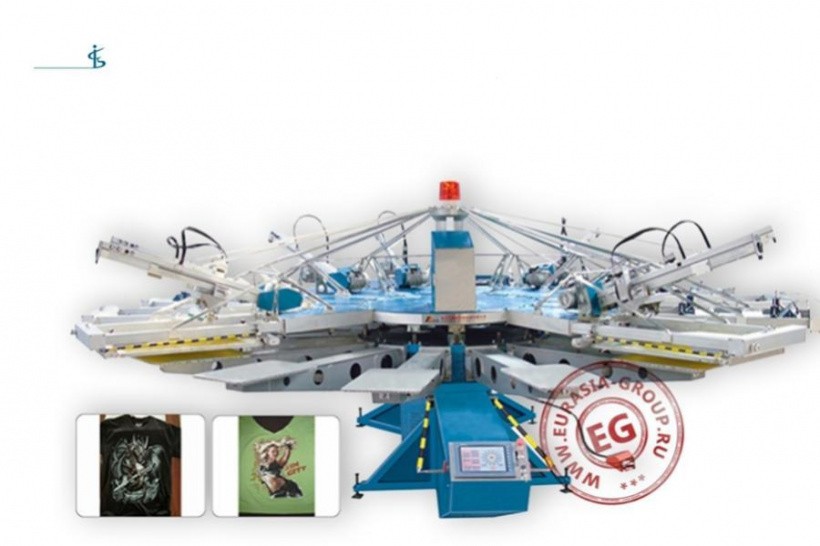

Автоматический ротационный станок для печати на текстиле YH формируется на основе алюминиевой продолговатой коробчатой рамы-станины с опорными боковыми стойками. В цеху требуется наличие трёхфазной энергетической сети 380В 50 Гц. Задействуется стабилизированная высокоскоростная система сервомотора компании YASKAWA. Скорость вращения дисков регулируется, задействуется приводная передача итальянской компании MEGADYNE. Нижний диск карусели предназначен для вращения плоских столов укладки ткани, их позиционирование с последующей фиксацией под экранами верхнего уровня выполняется автоматически. Над каждым красящим экраном установлена горизонтальная планка, предназначенная для позиционирования каретки с двумя поочередно действующими ракелями с полиуретановым полотном. Печать наносится путём прижимания стола с тканью к экрану с красочным слоем, после чего, под воздействием ракелей, через сетку трафарета дозированно проступает краска в тех необходимых местах, где отсутствует фотоэмульсия. Сушка краски на ткани выполняется промежуточными ИК-установками.
Трафаретный станок карусельного типа автоматический YH для шелкографии оснащается системой автоматического управления на основе PLC Delta. На пульте, кроме 10´ цветного сенсорного экрана, имеется рычажок контроллера высоты рамы, снижающий перебои давления, а также переключатель отскока компании MOELLER. Компьютер, кроме прочего, может выполнять самодиагностику и оповещать персонал о возможных авариях сигнальной лампой. Запуск САУ невозможен без ключа. Данные о состоянии продукции отображаются на экране в реальном времени. Память PLC восстанавливает параметры прошлых циклов, поэтому нет необходимости их повторно вводить. Имеется встроенный UBS-порт для контакта средств программирования. Цикл запускается с помощью ножной педали замыкания контактов.
| Модель | YH-104/8 | YH-156/10 | YH-158/12 | YH-1510/14 | YH-2012/18 | YH-2016/18 |
| Станции цвета (Количество цветов) | 4-6/8 | 4-8/10 | 6-10/12 | 6-12/14 | 6-14/18 | 6-16/18 |
| Область печати | 500×700/ мм | |||||
| Размер поддона | 600×800/ мм | |||||
| Размер рамки | 700×1000/ мм | |||||
| Производительность | 900 шт/час | |||||
| Мощность | 2.9 кВт | 4.4 кВт | 4.4 кВт | 4.4 кВт | 5.5 кВт | 5.5 кВт |
| Мощность сушилки | 13.5 кВт | |||||
| Габаритный размер | ∮4800×1650/мм | ∮5500×1850 | ∮5500×185 | ∮6000×1850/ | ∮6400×2500/ | ∮7000×2500/ |
| Вес | 2300 кг | 3000 | 3300 | 3600 | 4300 | 5100 |
