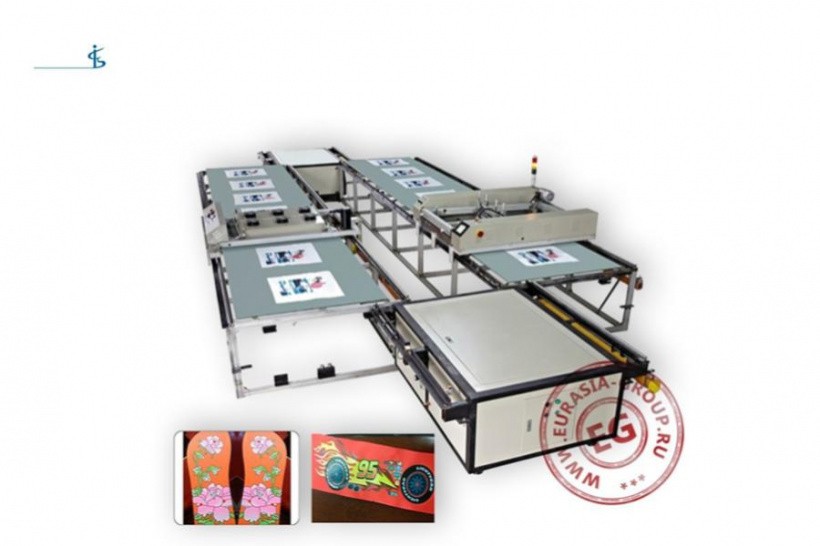

Автоматическая линия трафаретной печати SPT

Оборудование для шелкографической печати на тесьме SPT – это универсальная стационарная крупногабаритная автоматическая электромеханическая линия горизонтального типа непрерывного действия, применяемая на предприятиях лёгкой промышленности различных производственных мощностей, где задействуется для трафаретной печати рекламных изображений или надписей. Машина адаптирована для работы с большинством видов плоских материалов: кожа, пластик, картон, нейлон, стекло, ткань, поливинилхлорид, ЭВА и др. При этом обрабатываемые изделия могут быть разложены как поштучно, так и развёрнуты рулоном.

Автоматическая линия трафаретной печати SPT выгодно отличается высокой точностью печати (±0.03мм). Материал раскладывается на два параллельно установленных стеллажа (длина линий предварительно оговаривается), по бокам которых имеется рельсовая основа для перемещения планшета. Между линиями столов с двух сторон имеются соединительные станции, применяемые для переустановки планшета с одного стеллажа на другой. В базовой комплектации изделие оснащается одним печатным планшетом и одной сушкой, но их количество может быть увеличено в зависимости от требований клиента. Планшет представляет собой подвижную алюминиевую рамку, внутри которой в кратчайшее время устанавливается требуемый трафарет. Главным исполнительным органом планшета является малошумная печатная головка с 1…4 ракелями, гладкие планки которых изготовлены из полиуретана. Плавный ход и позиционирование головки обеспечивается действием серводвигателя компании Delta. Когда планшет наезжает на обрабатываемое изделие или участок полотна, экран с трафаретом придавливается к стеллажу, и ракели возвратно-поступательными горизонтальными движениями равномерно продавливают краску через сетку трафарета. На тех же рельсах стеллажа, вслед за печатным планшетом, передвигают и сушку, где под действием потоков горячего воздуха краска быстро фиксируется. Сигнальная лампа «светофор» оповещает персонал о возникновении неисправностей.

Линия для шелкографической печати на лентах SPT оснащается системой автоматического управления с цифровой элементной базой. PLC с высокой точностью синхронизирует работу исполнительных систем, хранит в памяти множество индивидуальных программ, выполняет самодиагностику и др.
